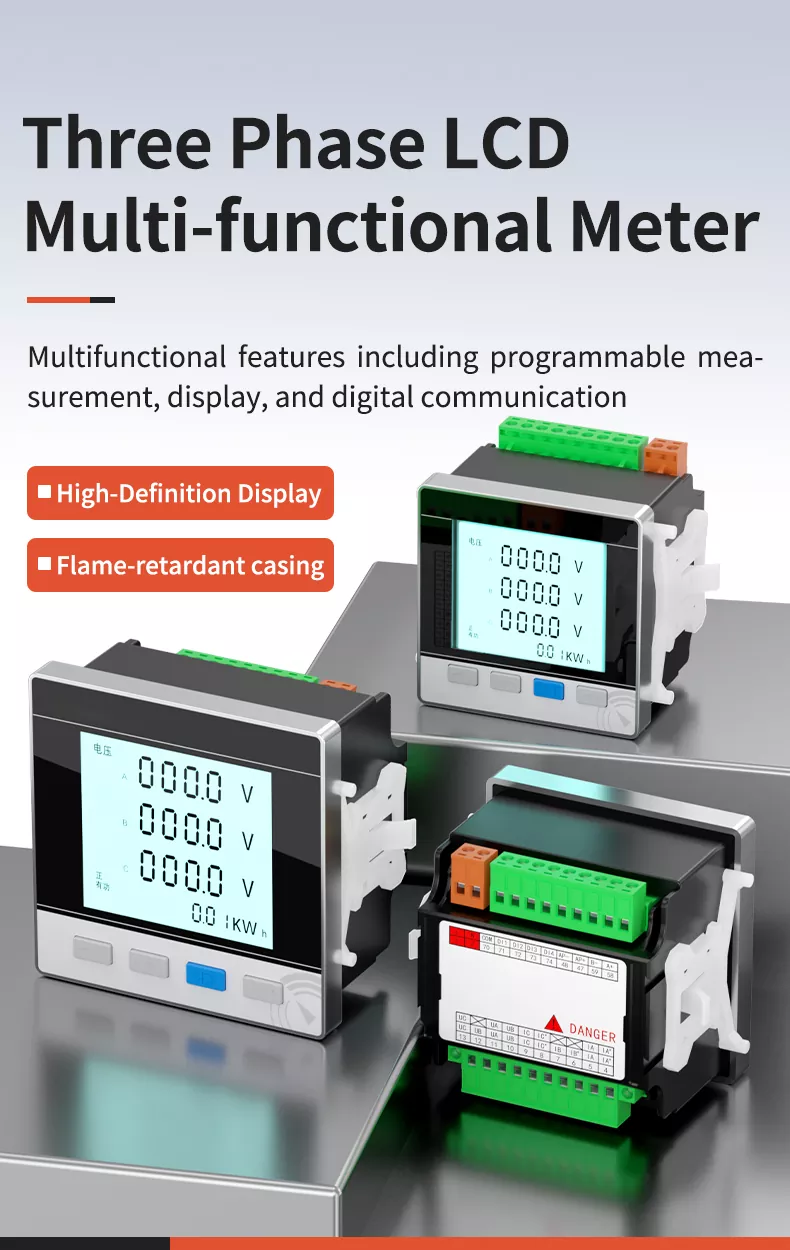

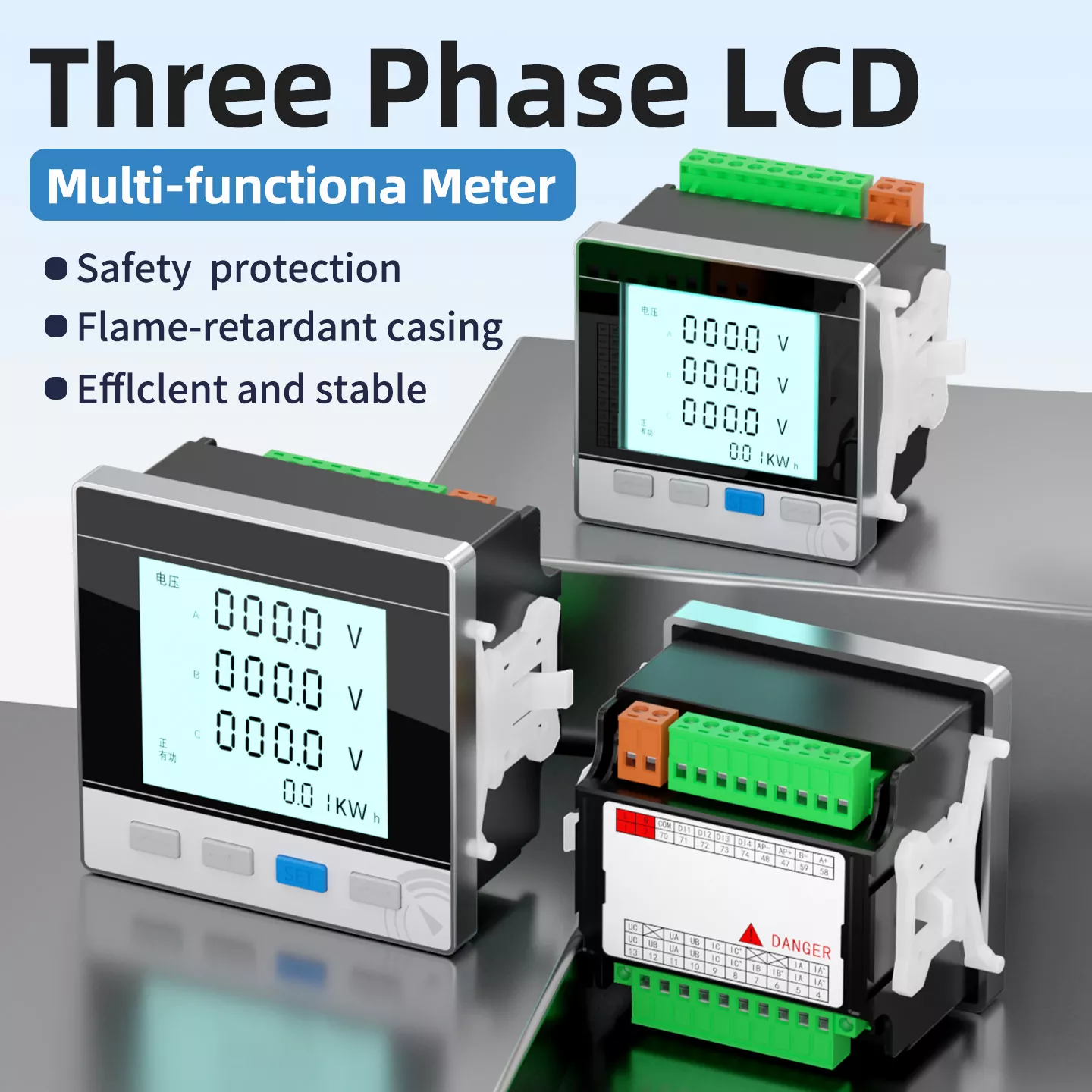

Medidor multifuncional LCD trifásico

Nosso medidor multifuncional LCD trifásico é um dispositivo inteligente de monitoramento e medição projetado para três sistemas de energia de fase. Integra medição programável, exibição em tempo real e funções de comunicação digital, permitindo monitoramento abrangente de tensão, corrente, potência, energia, frequência e fator de potência. Adotando importados chips de alta qualidade e tecnologia de soldagem integrada, garante precisão de medição de nível 0,5 e estabilidade desempenho. O invólucro ABS retardador de chamas é robusto, resistente a choques e à corrosão, adequado para longos períodos de tempo. uso a longo prazo em ambientes industriais agressivos. É amplamente utilizado em automação industrial, distribuição de energia e energia cenários de gerenciamento, fornecendo monitoramento confiável de parâmetros de energia para equipamentos elétricos.

INTRODUÇÃO DA EMPRESA

Comprometida em fornecer serviços abrangentes para controle de automação industrial. Satisfazer as necessidades de todos os aspectos do o sistema de energia com distribuição de energia inteligente precisa, confiável, econômica e ecologicamente correta produtos. Aderimos a um rigoroso controle de qualidade desde P&D até a produção, garantindo que cada produto atenda aos padrões internacionais padrões e nos esforçamos para ser um parceiro confiável para clientes globais na indústria de equipamentos de medição elétrica.

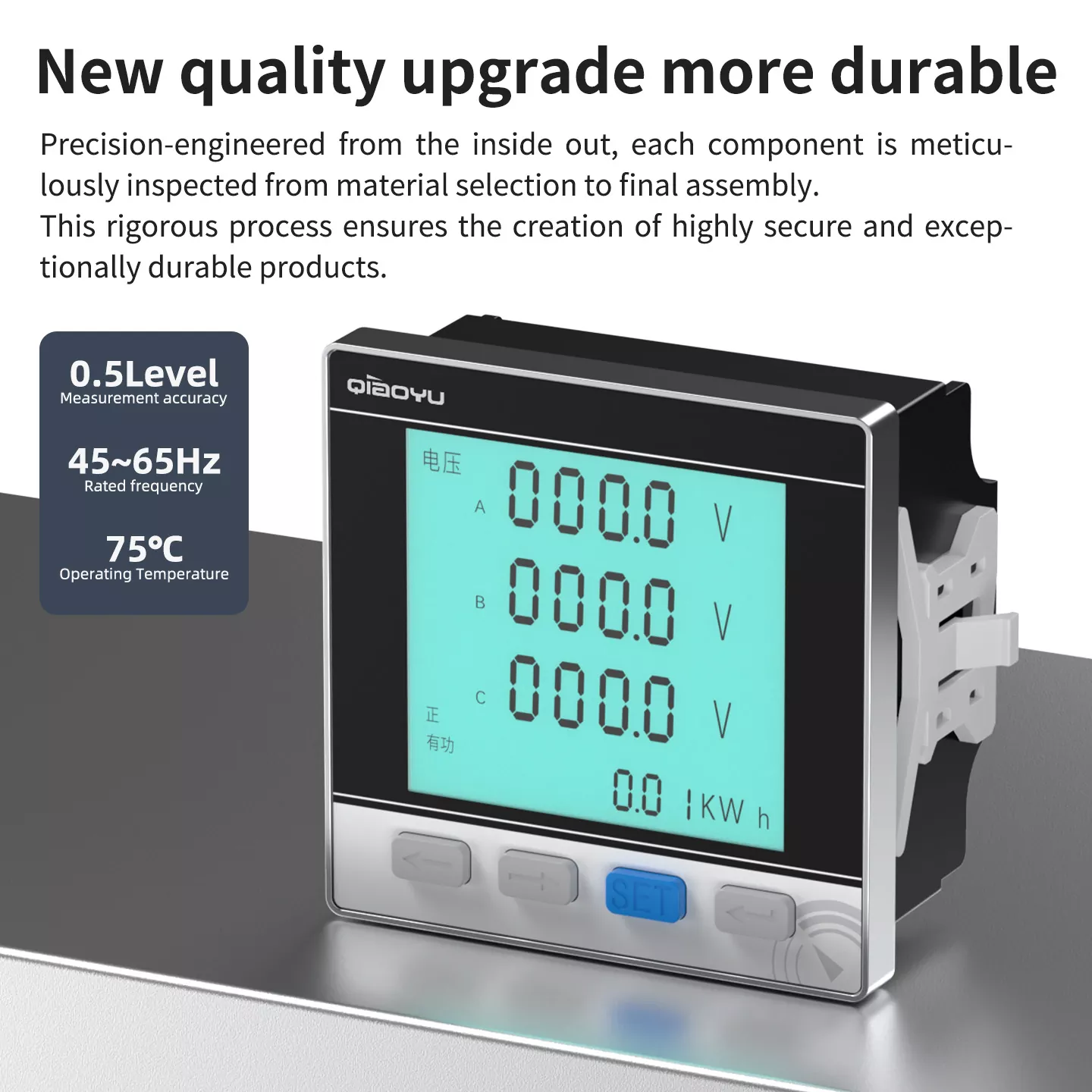

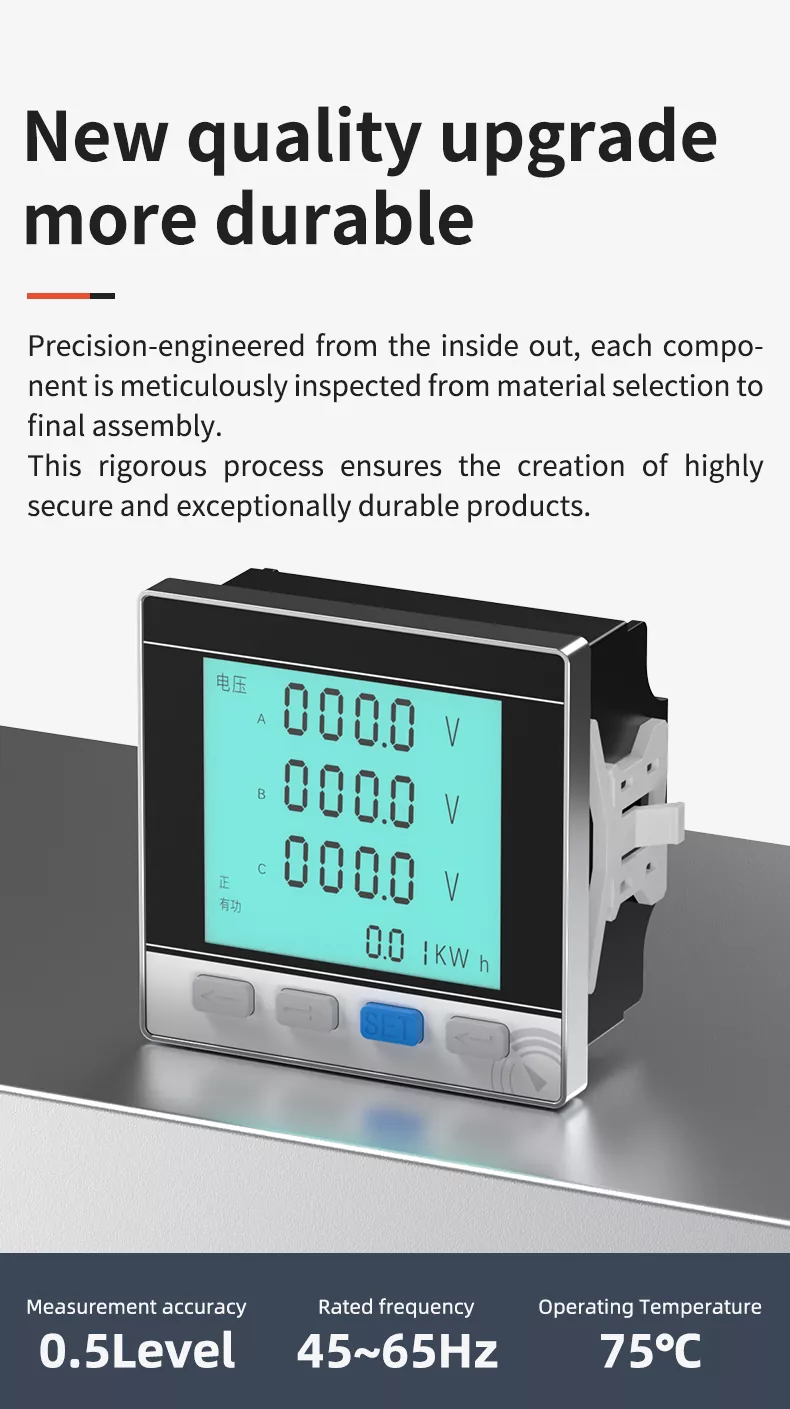

NOVA ATUALIZAÇÃO DE QUALIDADE E MAIS DURÁVEL

Nosso medidor multifuncional LCD trifásico passou por uma atualização completa de qualidade. Precisão projetada por dentro fora, cada componente é meticulosamente inspecionado desde a seleção do material até a montagem final. Utilizamos importados de alta chips de qualidade e tecnologia de soldagem integrada para garantir medição precisa e desempenho estável. A casca é feita De material ABS retardador de chama de alta resistência, que é antienvelhecimento, resistente à corrosão, à prova de choque e chama retardador. Cada produto passa por rigorosos testes de envelhecimento, calibração de precisão e teste de tensão suportável antes de sair a fábrica. Pode operar de forma estável por um longo período em ambientes industriais adversos, com desempenho de segurança mais forte e maior vida útil.

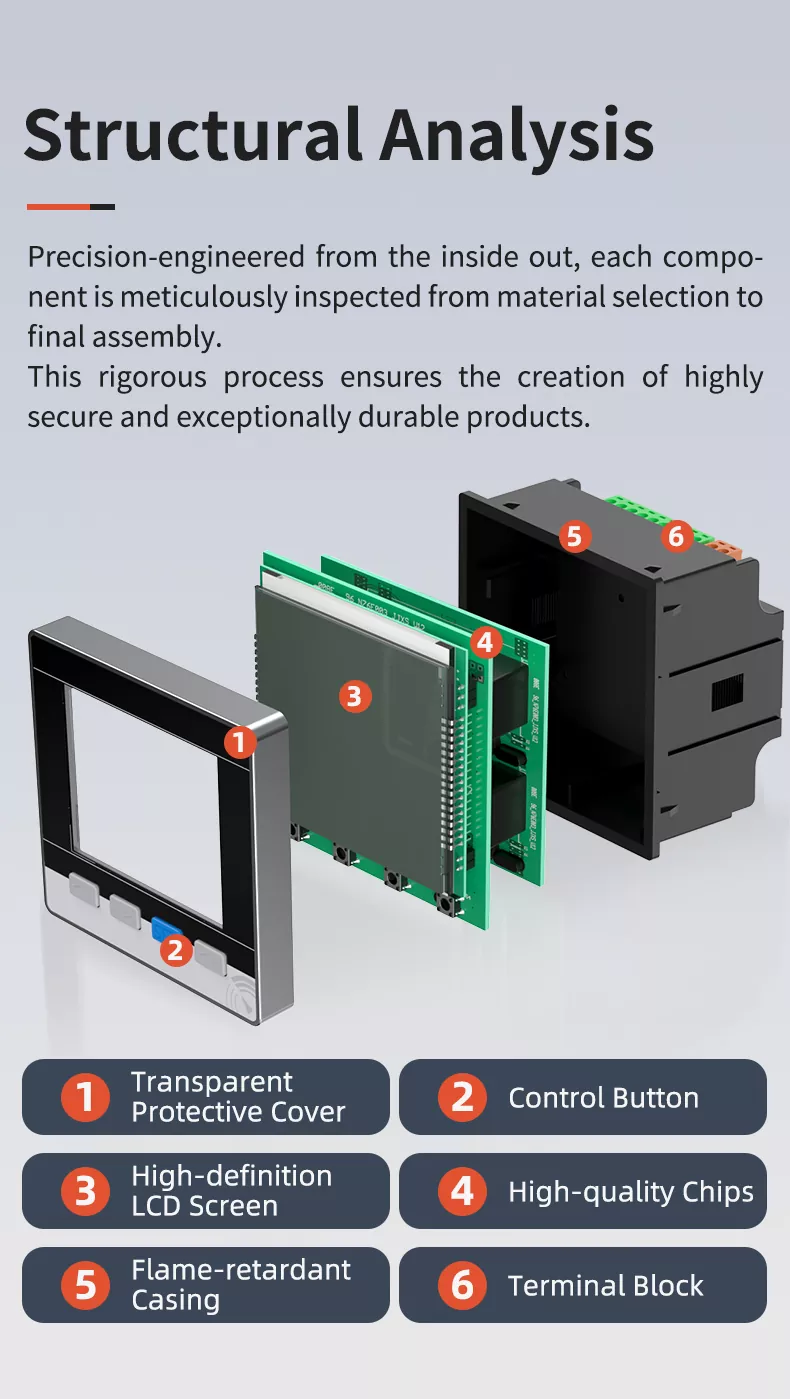

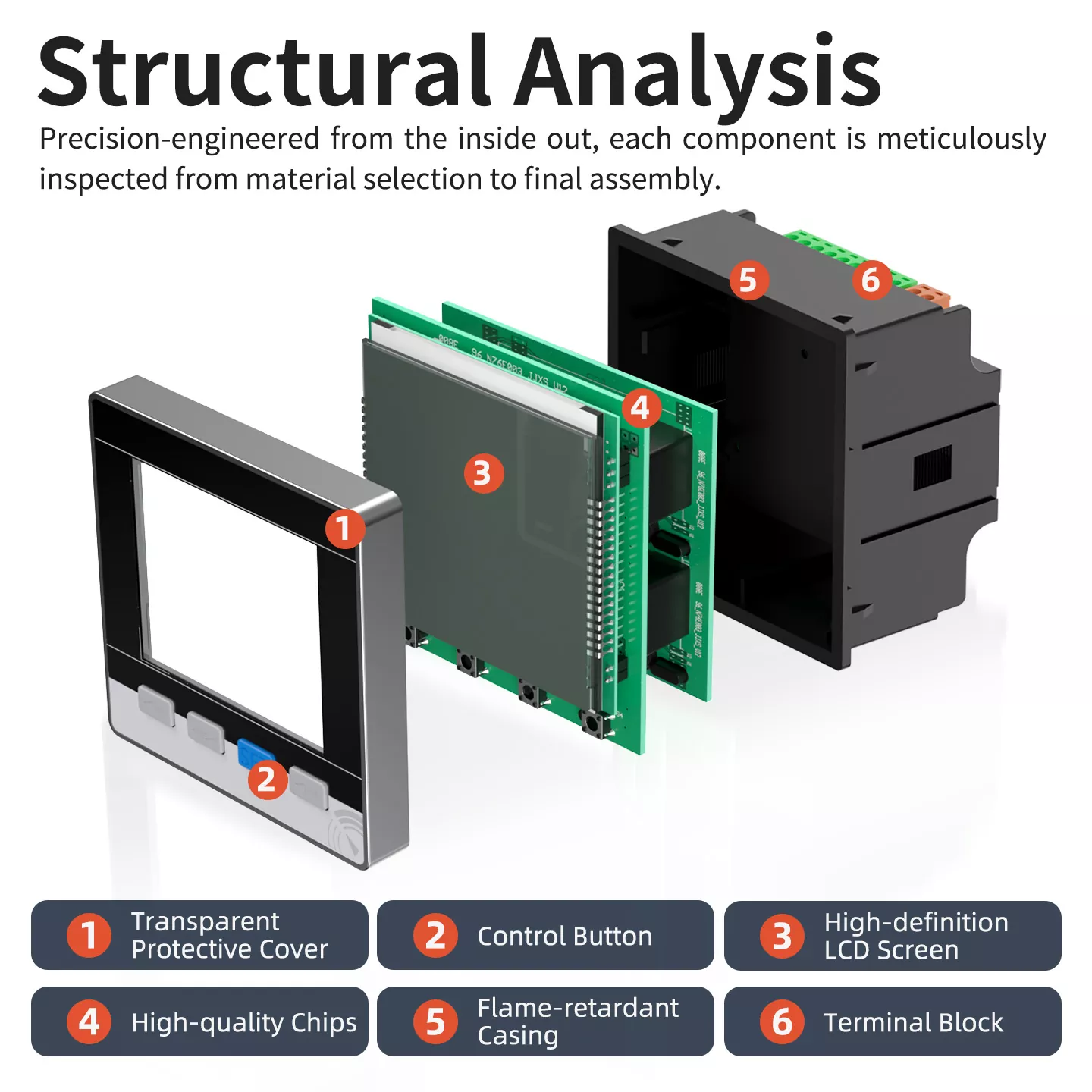

ANÁLISE ESTRUTURAL

O medidor adota uma estrutura compacta e científica, incluindo 6 componentes principais:

1. CAPA PROTETORA TRANSPARENTE: protege a tela contra poeira e danos físicos, garantindo clareza a longo prazo.

2. BOTÃO DE CONTROLE: Sensível e responsivo, com suporte para configuração de parâmetros, consulta de dados e navegação de menu.

3. TELA LCD DE ALTA DEFINIÇÃO: Exibição de caracteres grandes, visualização clara de dados, forte capacidade anti-interferência.

4. CHIPS DE ALTA QUALIDADE: Chips importados com soldagem integrada, garantindo precisão de medição de nível 0,5 e desempenho estável.

5. CARCAÇA RETARDADORA DE CHAMA: Plástico de engenharia de alta resistência, antienvelhecimento, resistente à corrosão, fornecendo proteção de segurança confiável.

6. BLOCO DE TERMINAIS: Material de alta condutividade, instalação firme, fiação simples, com forte resistência à sobrecarga e resistência ao desgaste.

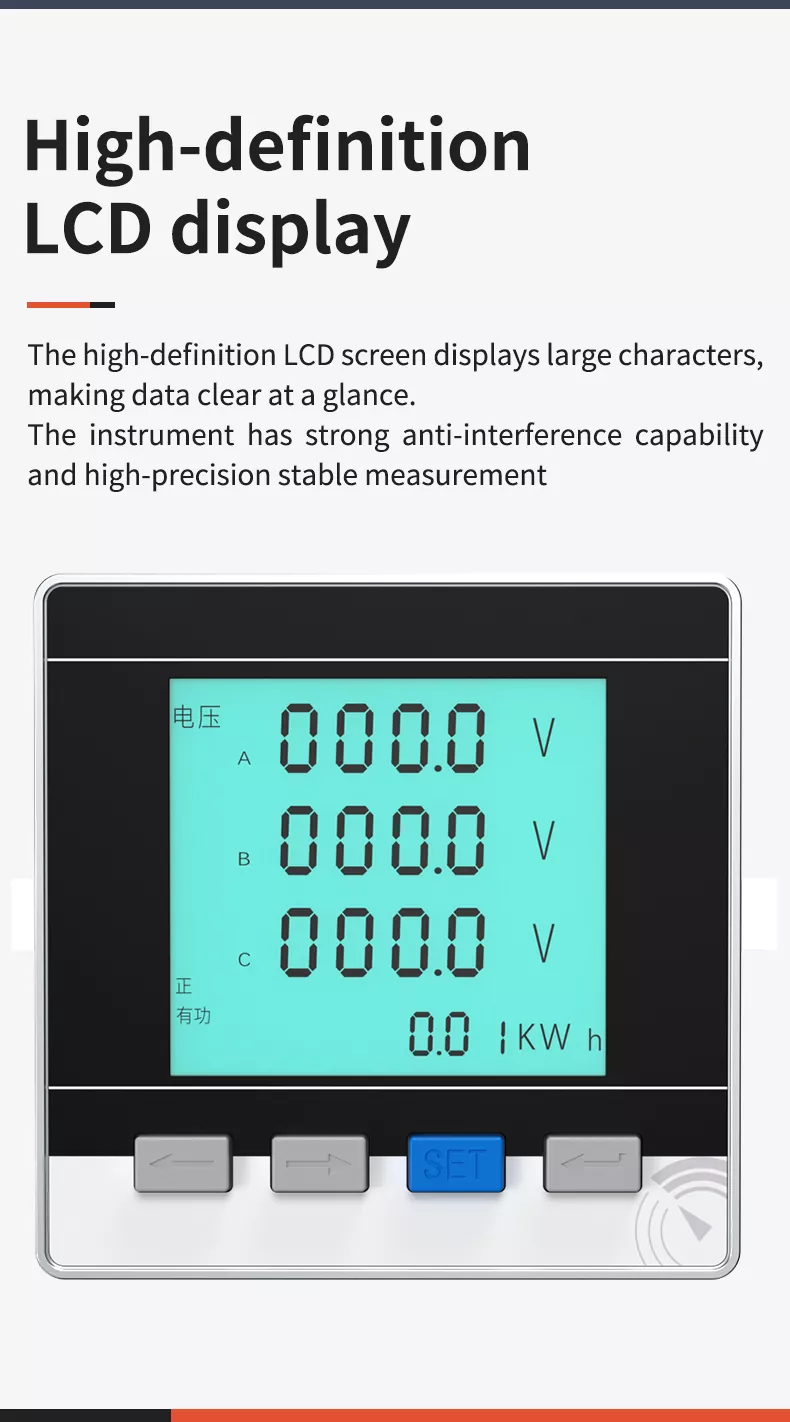

VISOR LCD DE ALTA DEFINIÇÃO

Nosso medidor está equipado com uma tela LCD de alta definição com exibição de caracteres grandes. Os dados abrangentes de energia (tensão, corrente, potência, energia, etc.) são claros à primeira vista, permitindo fácil leitura em vários ângulos de instalação. O instrumento possui forte capacidade anti-interferência e medição estável de alta precisão, garantindo precisão e monitoramento confiável de parâmetros de energia, mesmo em ambientes industriais complexos.

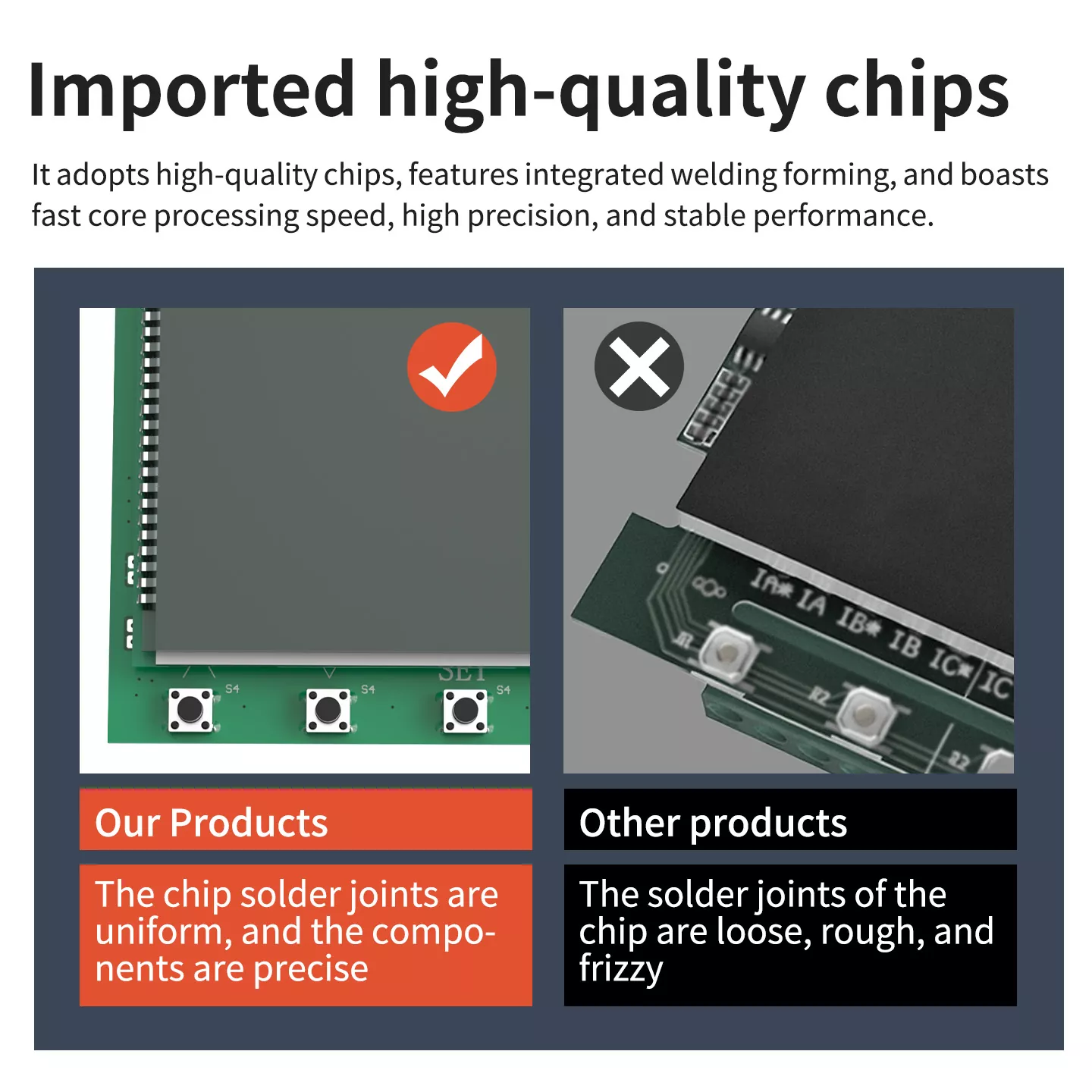

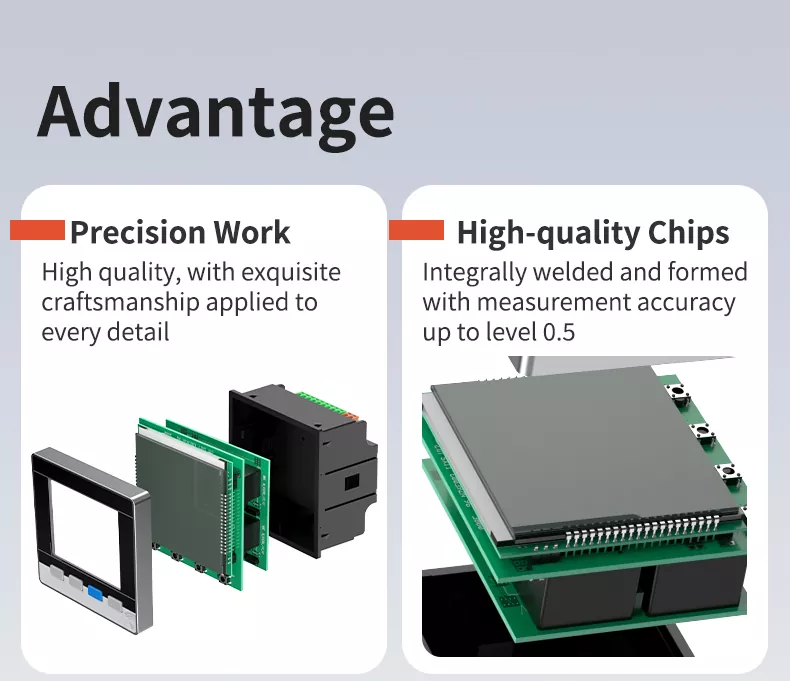

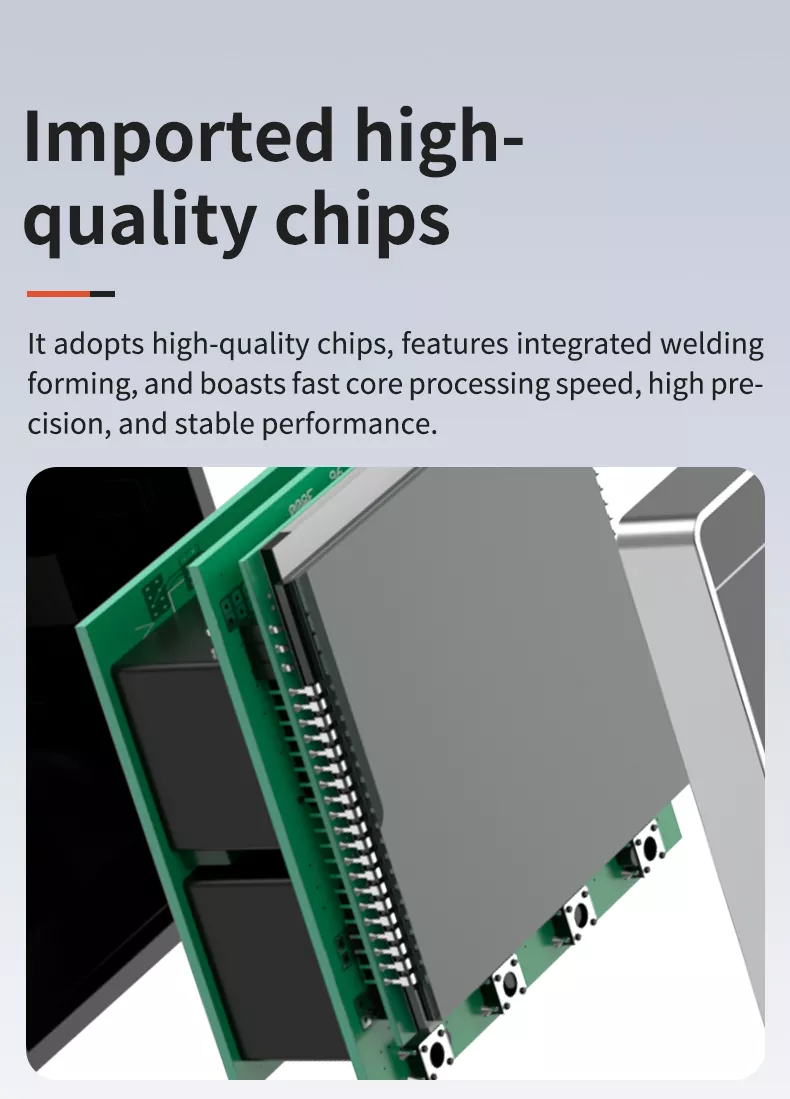

CHIPS IMPORTADOS DE ALTA QUALIDADE

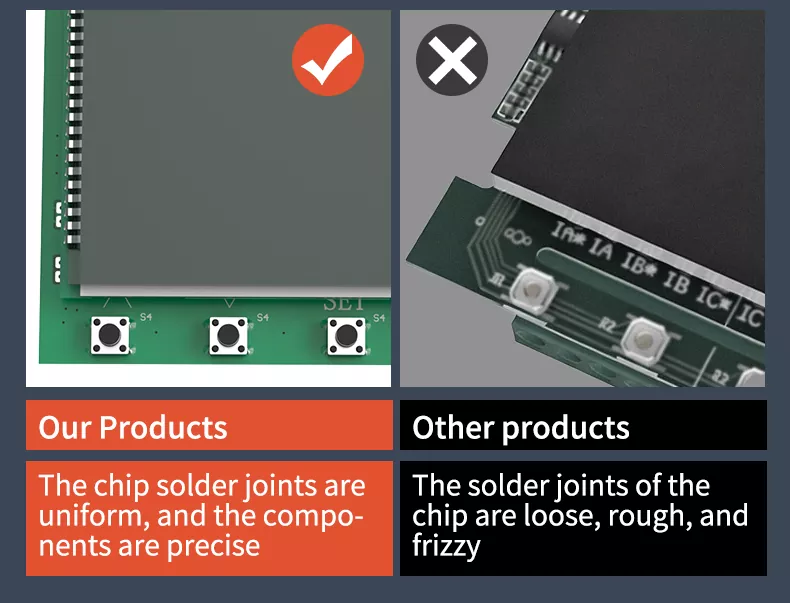

Usando chips importados de alta qualidade e tecnologia de soldagem integrada, garante velocidade rápida de processamento do núcleo, alta precisão e desempenho estável. A precisão da medição atinge o nível 0,5, atendendo à indústria internacional padrões de medição. Em comparação com outros produtos, nossas juntas de solda de chip são uniformes e precisas, evitando folgas, conexões ásperas e crespas, garantindo uma operação estável do medidor a longo prazo.

NOSSOS PRODUTOS VS. OUTROS PRODUTOS

VANTAGEM PRINCIPAL

ALTA PRECISÃO: Precisão de medição de nível 0,5, garantindo monitoramento preciso de parâmetros de potência abrangentes.

CARCAÇA RETARDADORA DE CHAMA: Material ABS de alta resistência, prevenindo eficazmente incêndios causados ​​por curtos-circuitos e sobrecargas.

FÁCIL INSTALAÇÃO: Montagem de encaixe, várias opções de tamanho de painel, fiação simples, implantação rápida.

DESEMPENHO ESTÁVEL: Chips importados de alta qualidade, soldagem integrada, forte capacidade anti-interferência, adequado para ambientes agressivos ambientes.

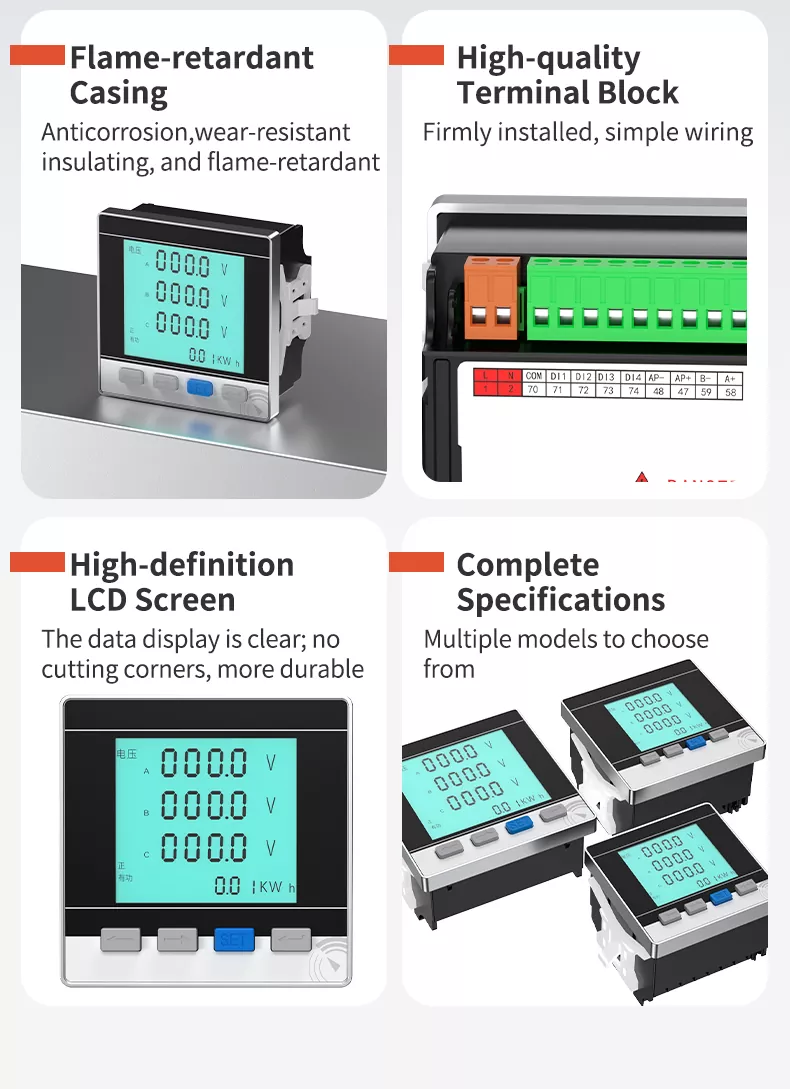

QUATRO PONTOS PRINCIPAIS DE VENDA

• CARCAÇA RETARDADORA DE CHAMA: Anticorrosão, resistente ao desgaste, isolante e retardador de chamas, garantindo um uso seguro a longo prazo.

• BLOCO DE TERMINAIS DE ALTA QUALIDADE: Fiação firmemente instalada, simples, boa condutividade, alta resistência ao desgaste, garantindo transmissão segura de corrente.

• TELA LCD DE ALTA DEFINIÇÃO: Exibição de dados nítida, caracteres grandes, sem cantos cortantes, mais durável, fácil de ler.

• ESPECIFICAÇÕES COMPLETAS: Múltiplas opções de tamanho de painel (72×72mm / 80×80mm / 96×96mm), atendendo às necessidades de diferentes condições de trabalho.

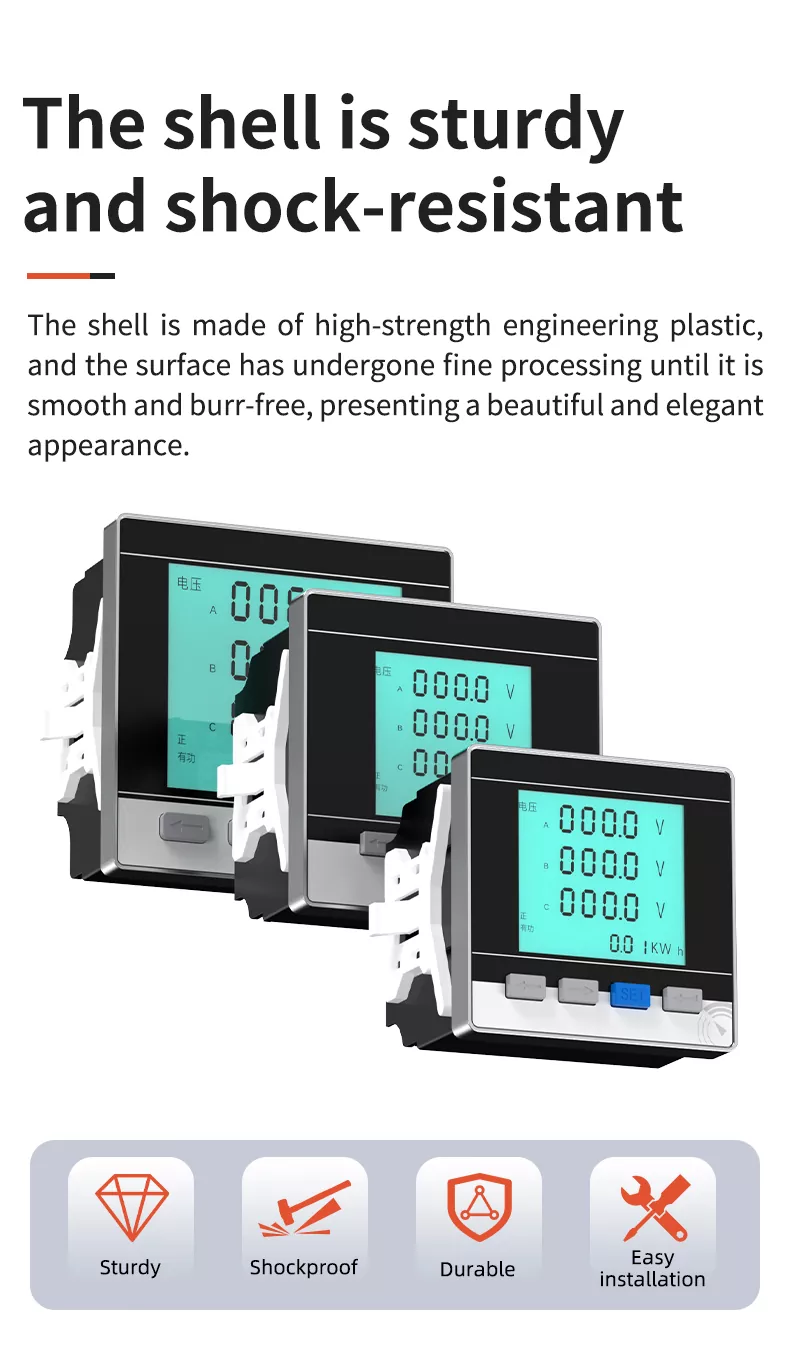

A CASCA É RESISTENTE E RESISTENTE A CHOQUE

O invólucro é feito de plástico de engenharia de alta resistência e a superfície passou por um processamento fino até ser liso e sem rebarbas, apresentando uma aparência bonita e elegante. Possui excelente resistência ao choque e compressão resistência, pode resistir a colisões diárias e vibrações mecânicas e não se deforma ou danifica. O material é anti corrosão e antienvelhecimento, adequado para uso estável a longo prazo em vários ambientes industriais complexos, com um faixa de temperatura operacional de 20 a 70°C (até 75°C).

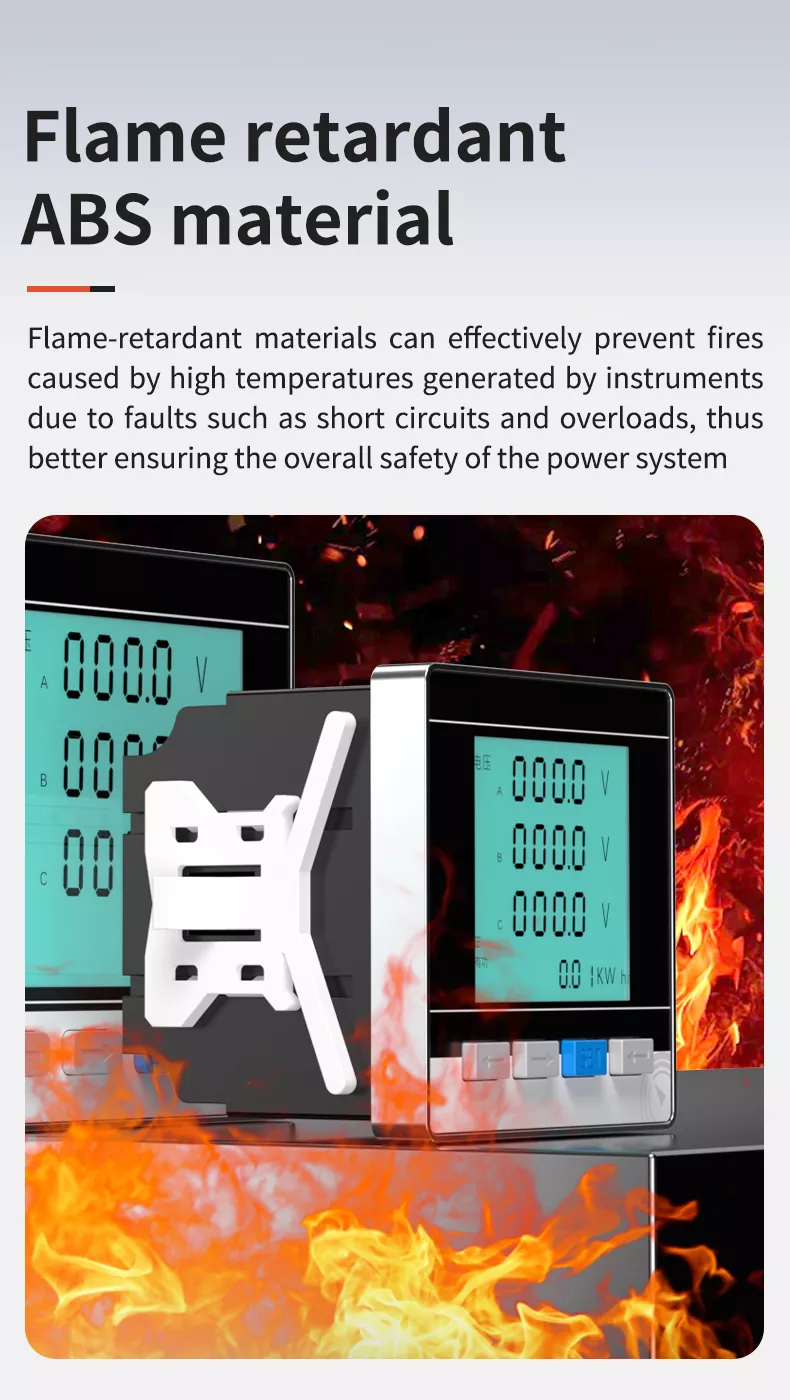

MATERIAL ABS RETARDADOR DE CHAMA

O invólucro adota plástico de engenharia ABS retardador de chamas de alto desempenho com excelente retardador de chamas e propriedades de isolamento. Pode efetivamente inibir a combustão e prevenir incêndios causados por altas temperaturas geradas pelos instrumentos devido a falhas como curtos-circuitos e sobrecargas, garantindo assim melhor a segurança geral do sistema de energia. O material também é anticorrosivo e antienvelhecimento, com longa vida útil.

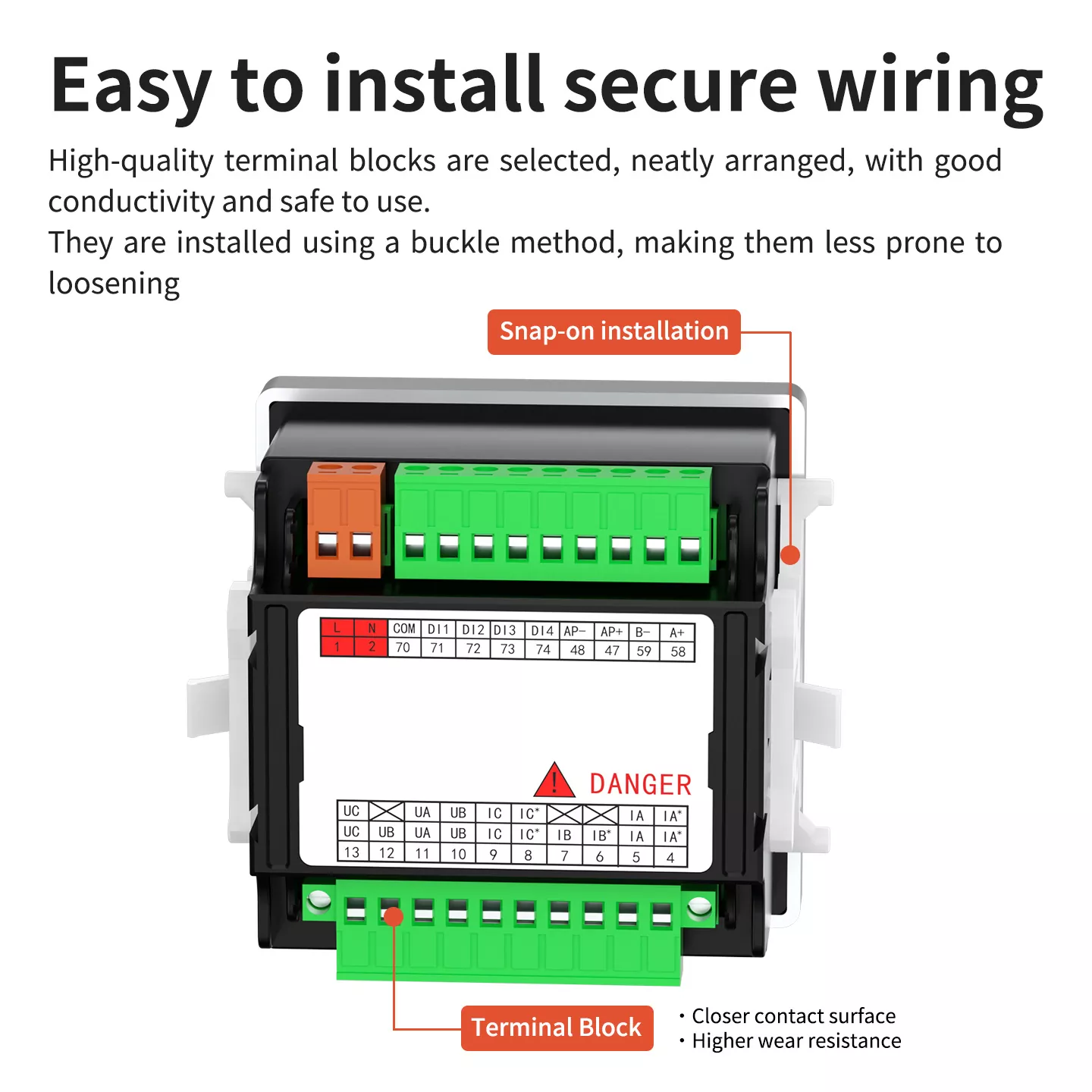

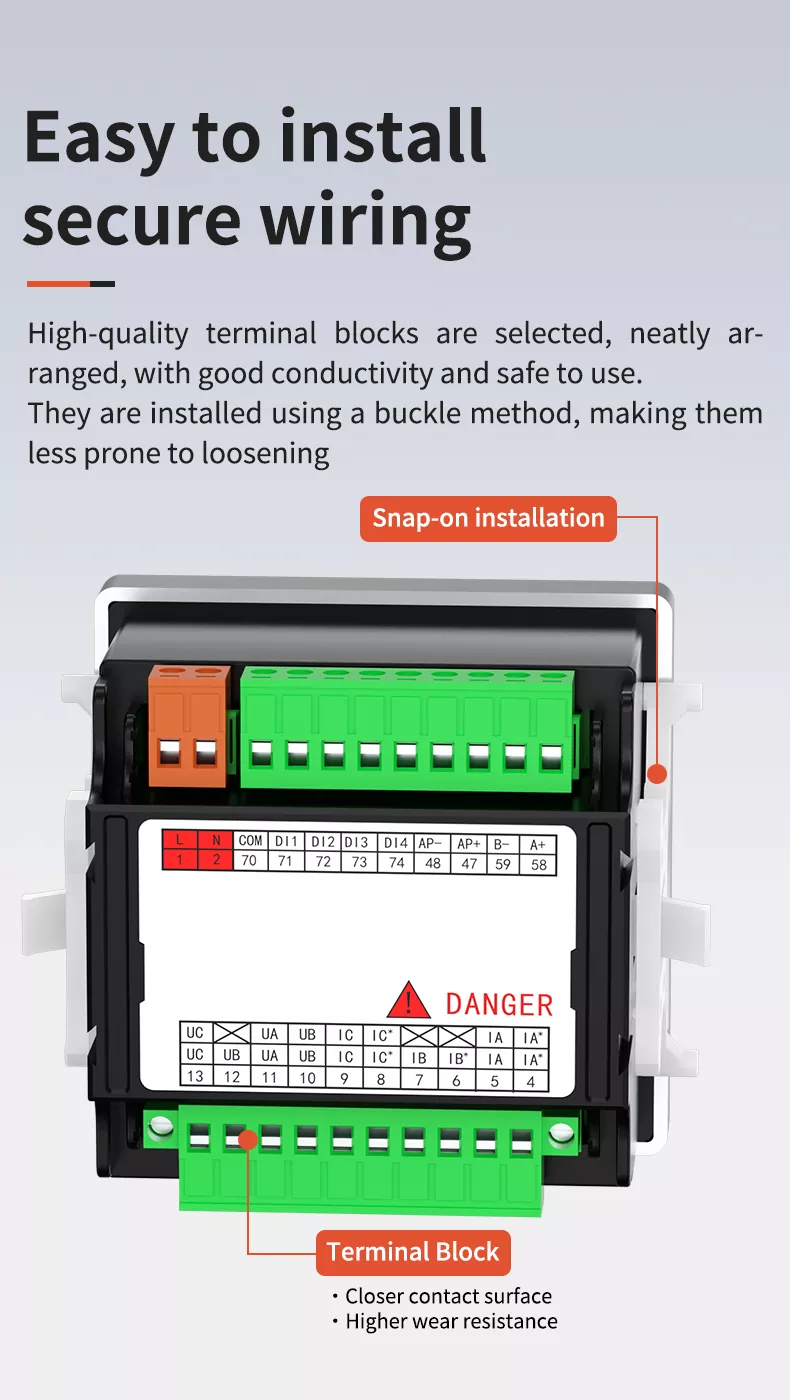

FÁCIL DE INSTALAR E FIAÇÃO SEGURA

O medidor adota instalação instantânea, que é simples e rápida, sem necessidade de ferramentas complicadas. Insira o medidor em a abertura do painel e prenda com os clipes de montagem incluídos. Os blocos terminais de alta qualidade estão bem organizados, com boa condutividade e seguro de usar. O layout do terminal é claro, com marcação padronizada, evitando efetivamente fiação errada. É compatível com diversos armários de distribuição e equipamentos elétricos, adequado para rápida implantação em diferentes cenários.

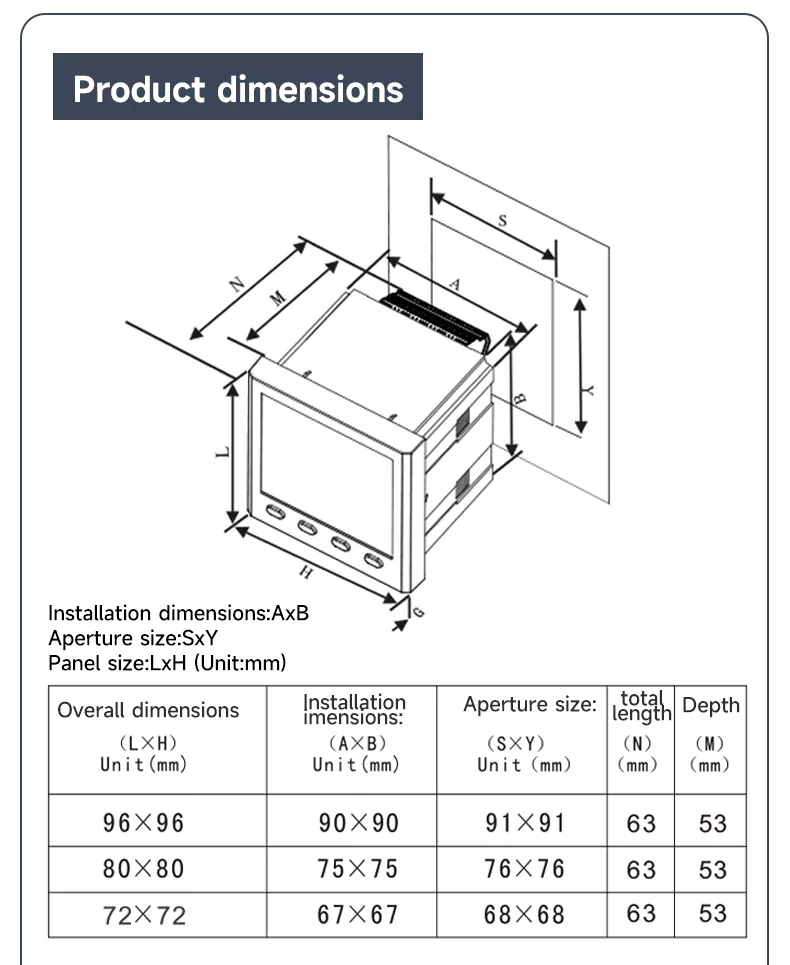

DIMENSÕES DO PRODUTO

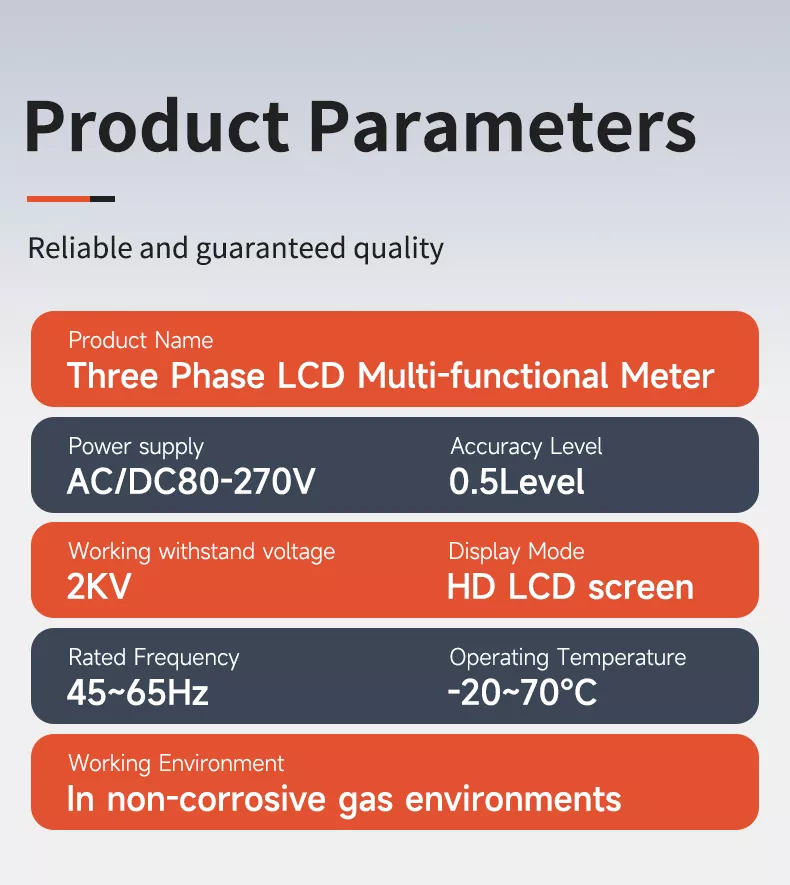

PARÂMETROS DO PRODUTO

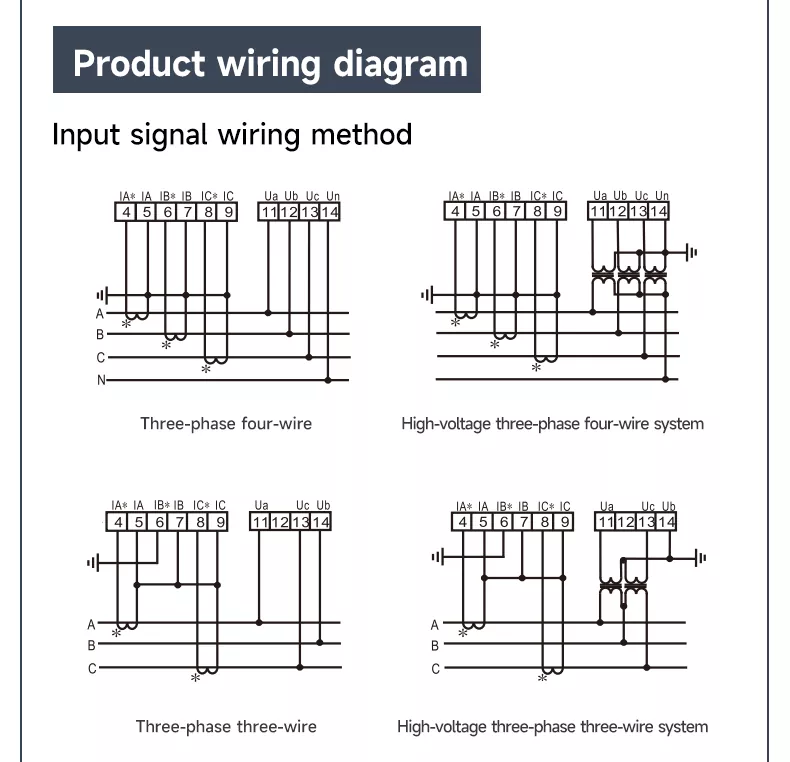

DIAGRAMA DE FIAÇÃO E INSTRUÇÕES

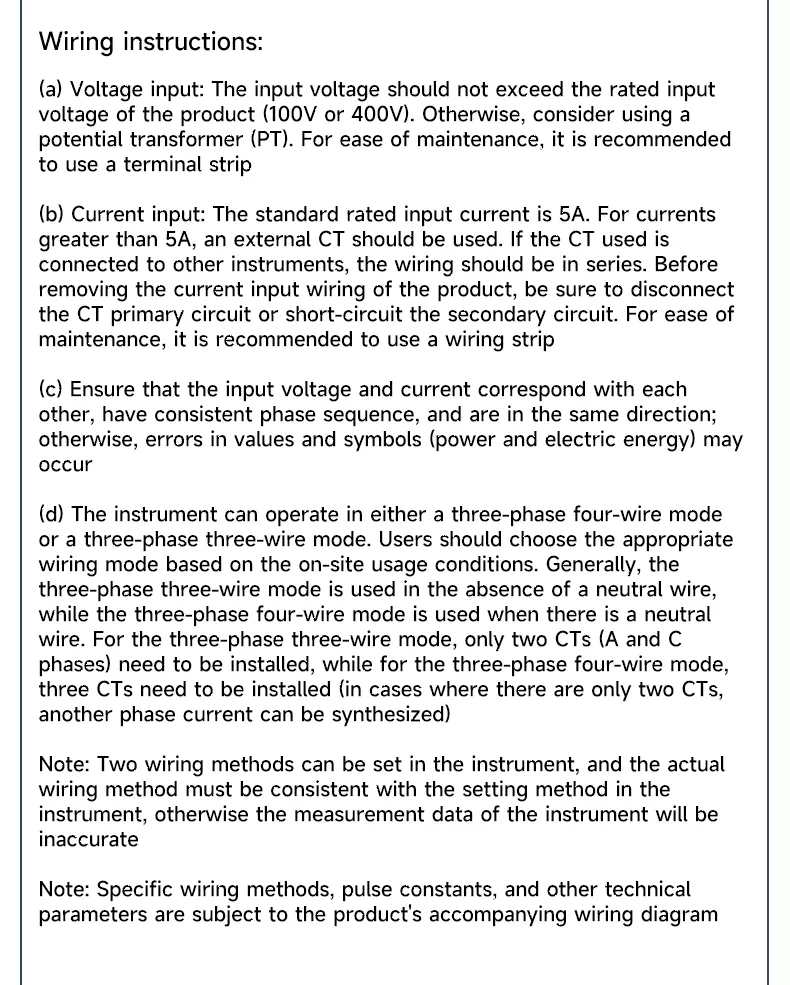

INSTRUÇÕES DE FIAÇÃO

7. ENTRADA DE TENSÃO: A tensão de entrada não deve exceder a tensão nominal de entrada (100V ou 400V). Caso contrário, considere usar um potencial transformador (PT).

8. ENTRADA ATUAL: A corrente de entrada nominal padrão é 5A. Para correntes superiores a 5A deverá ser utilizado um TC externo. Certifique-se de tomografia computadorizada os circuitos secundários estão em curto-circuito antes da remoção da fiação.

9. SEQUÊNCIA DE FASES: Certifique-se de que a tensão e a corrente de entrada correspondam entre si, tenham uma sequência de fases consistente e estejam no mesma direção.

10. MODOS DE FIAÇÃO: Suporta configurações trifásicas de três fios e trifásicas de quatro fios; defina o modo no medidor para corresponder fiação real.

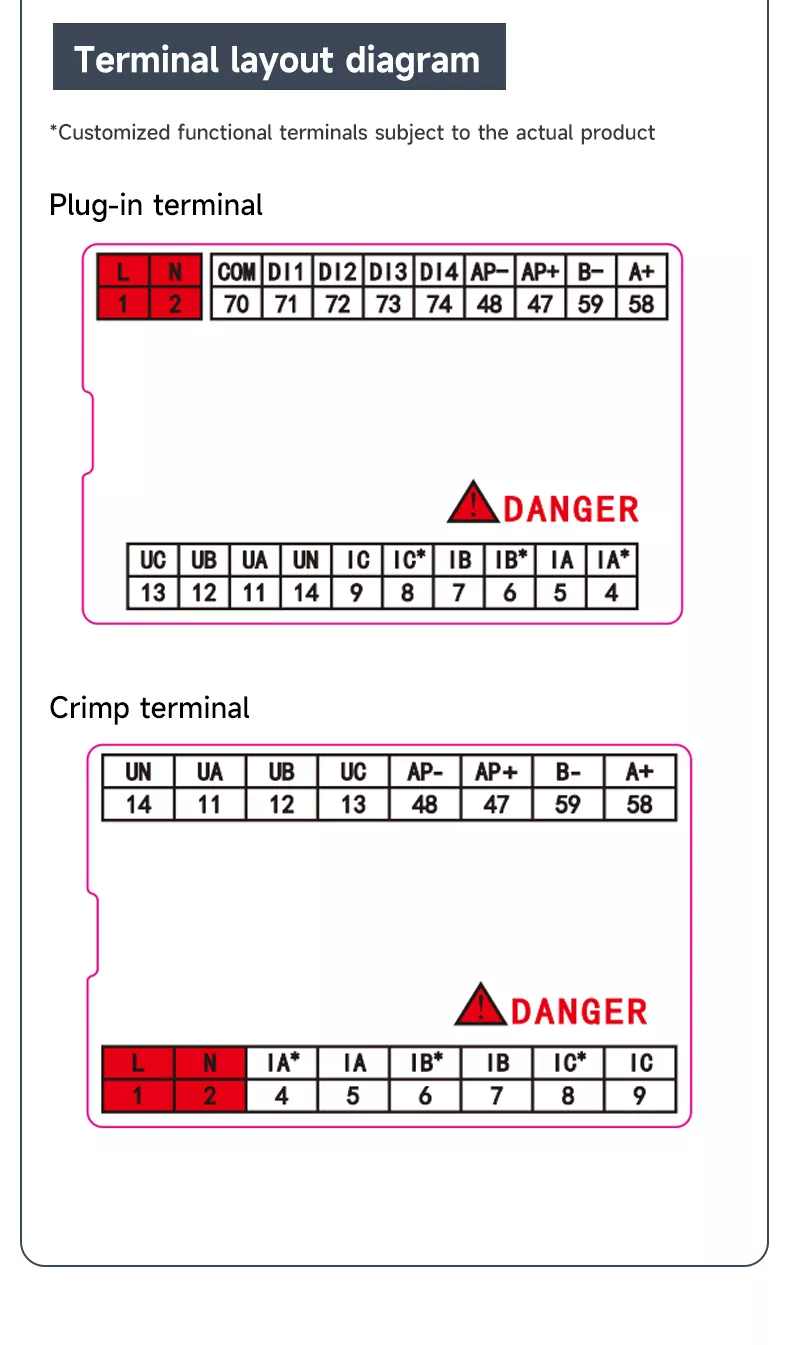

LAYOUT DO TERMINAL

• CONECTE O TERMINAL: Inclui entrada de energia L/N, E/S digital DI/DO, comunicação RS485 (A+/B) e entradas de tensão/corrente (UA/UB/UC/UN, IA/IB/IC).

• TERMINAL DE CRIPAGEM: Otimizado para fiação direta, com terminais de alimentação, comunicação e medição claramente identificados.

CERTIFICAÇÃO AUTORITIVA

Nosso medidor multifuncional LCD trifásico passou em testes e certificação de laboratório profissional, em linha com padrões industriais nacionais e internacionais. Todo o processo de produção implementa rigoroso controle de qualidade, incluindo calibração de precisão, teste de tensão suportável, teste de envelhecimento e outros links, garantindo a precisão, segurança e estabilidade de cada produto. A certificação oficial fornece uma forte garantia para clientes globais em massa aquisições e cooperação de longo prazo.

Amplamente utilizado

Nosso medidor multifuncional LCD trifásico é amplamente utilizado em:

• SUBESTAÇÃO: Monitoramento de energia e gerenciamento de energia em tempo real

• EQUIPAMENTOS DE AUTOMAÇÃO: Controle de processos industriais e monitoramento de parâmetros de potência

• PRODUÇÃO DE FLUXO: Monitoramento e gerenciamento do consumo de energia da fábrica

• GABINETE DE DISTRIBUIÇÃO: Monitoramento de carga do sistema de distribuição de baixa tensão

• EDIFÍCIO RESIDENCIAL: Gerenciamento de uso de energia em complexos de apartamentos

• LOJA DE DEPARTAMENTO: Medição e monitoramento de energia em edifícios comerciais

Perguntas frequentes

1.QUAL A FUNÇÃO PRINCIPAL DESTE PRODUTO?

É usado principalmente para monitoramento abrangente de parâmetros de energia trifásica, incluindo tensão, corrente, potência, energia, frequência e fator de potência, com funções programáveis de medição, exibição e comunicação digital.

2. QUAL É A PRECISÃO DA MEDIÇÃO?

Adota alta precisão de nível 0,5, que atende aos padrões internacionais de medição industrial, garantindo precisão e monitoramento confiável de parâmetros de energia.

3.QUAIS TAMANHOS DE PAINEL ESTÃO DISPONÍVEIS?

Oferecemos três tamanhos de painel padrão: 72×72mm, 80×80mm e 96×96mm, com aberturas de instalação correspondentes para atender diferentes necessidades de design de gabinete.

4.QUAL É O MÉTODO DE INSTALAÇÃO?

Suporta montagem em painel de encaixe, com instalação e desmontagem simples, adequado para diversas distribuições armários e equipamentos elétricos.

5. SUPORTA COMUNICAÇÃO REMOTA?

Sim, possui uma porta RS485 com protocolo Modbus RTU para integração perfeita com SCADA e gerenciamento de energia sistemas, permitindo monitoramento remoto e coleta de dados.

6.QUAL É A FAIXA DE TEMPERATURA DE FUNCIONAMENTO?

O produto pode operar de forma estável a 20 ~ 70 ° C (até 75 ° C), adequado para vários ambientes industriais internos e externos ambientes.
