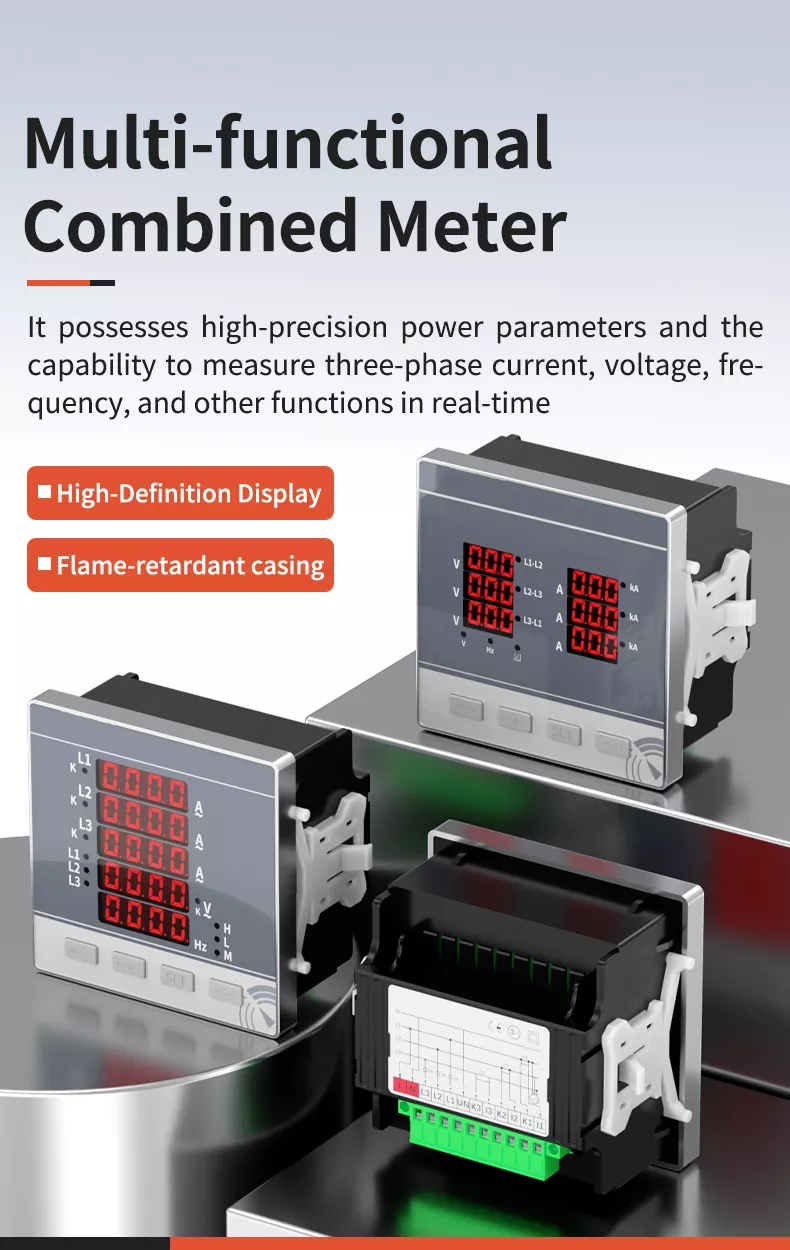

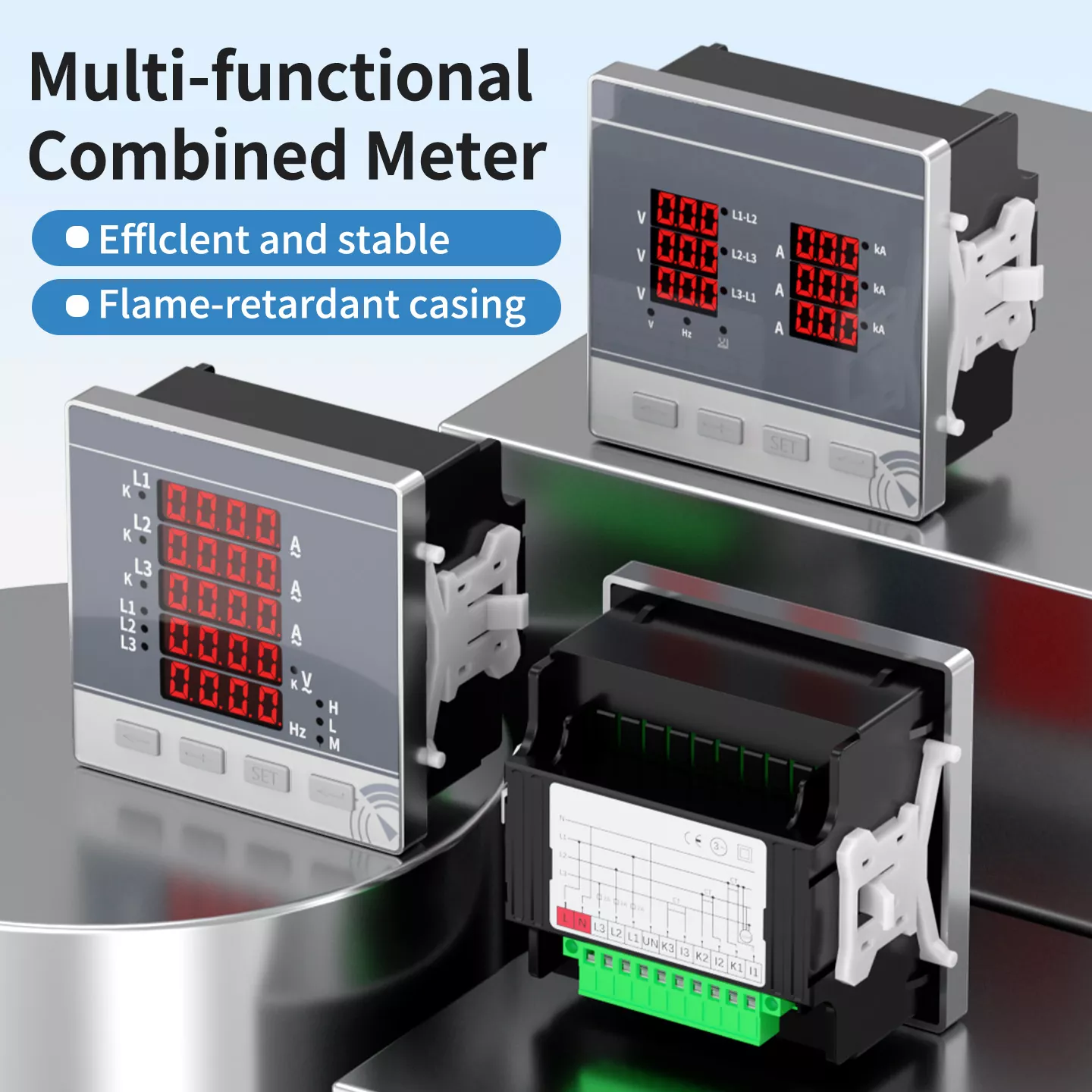

Medidor Combinado Multifuncional Em-06

Este medidor combinado multifuncional Eton Em-06 é um dispositivo de monitoramento de energia montado em painel construído para sistemas trifásicos modernos sistemas elétricos. Ele integra chips de medição de alta precisão e blocos terminais de alta qualidade, permitindo monitoramento de corrente trifásica, tensão, frequência e outros parâmetros importantes com precisão de nível 0,5. Com encaixe instalação do painel e diagramas de fiação claros, simplifica a configuração para usuários de compras em massa, enquanto o invólucro retardador de chamas e construção durável garantem operação segura a longo prazo em ambientes industriais e comerciais ambientes.

PARÂMETRO DO PRODUTO (ESPECIFICAÇÃO)

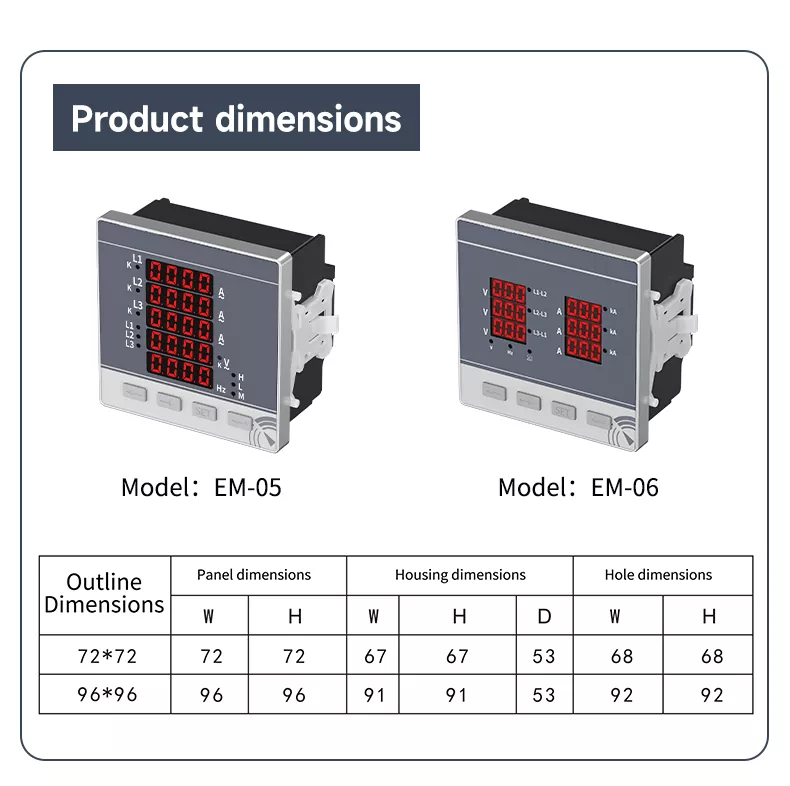

Dimensões do produto

Parâmetros principais

CARACTERÍSTICAS E APLICAÇÃO DO PRODUTO

Recursos principais

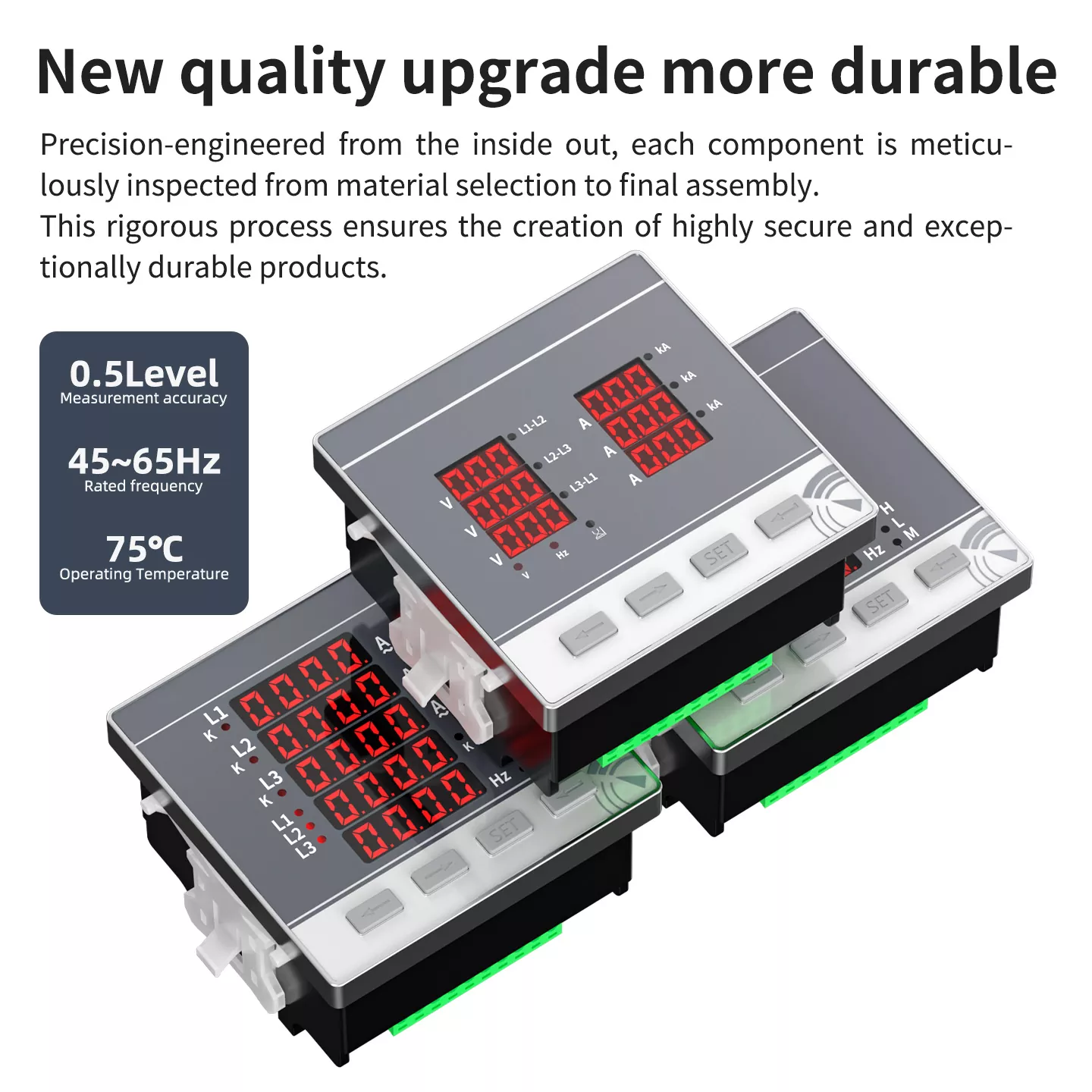

• Alta precisão de nível 0,5: Fornece monitoramento de parâmetros de energia trifásica estável e preciso, atendendo aos padrões de medição industrial.

• Visor LED HD: Tela LED vermelha de caracteres grandes com amplo ângulo de visão, sem pontos cegos, leitura clara de dados de todas as direções.

• Segurança retardante de chama: O invólucro de PC resistente a ácidos e álcalis evita riscos de incêndio devido a curtos-circuitos e sobrecargas, garantindo segurança a longo prazo usar.

• Robusto e resistente a choques: Concha de plástico de engenharia de alta resistência, lisa e sem rebarbas, com excelente resistência ao choque e durabilidade.

• Fácil instalação: Montagem em painel de encaixe com blocos de terminais seguros, fiação organizada e menos propensa a afrouxamento.

• Especificações completas: Dois modelos (EM-05 / EM-06) e dois tamanhos de painel (72×72 / 96×96) para escolher, combinando com diferentes gabinetes requisitos.

Cenários de aplicação

O Medidor Combinado Multifuncional é amplamente aplicado em:

• Subestações e redes elétricas: Monitoramento em tempo real dos parâmetros de potência trifásica para garantir uma transmissão estável.

• Equipamentos de automação industrial: Protege braços robóticos e linhas de produção contra flutuações de tensão/corrente.

• Linhas de produção de fluxo: rastreia o consumo de energia para um gerenciamento eficiente da produção.

• Armários de distribuição e comutadores: Protege sistemas de fornecimento de energia domésticos e comerciais.

• Edifícios residenciais: Monitora o uso de eletricidade em residências e apartamentos, apoiando a gestão da economia de energia.

• Lojas de departamentos e instalações públicas: Garante fornecimento de energia seguro e estável para elevadores, equipamentos de iluminação e shopping centers.

DETALHES DA PRODUÇÃO

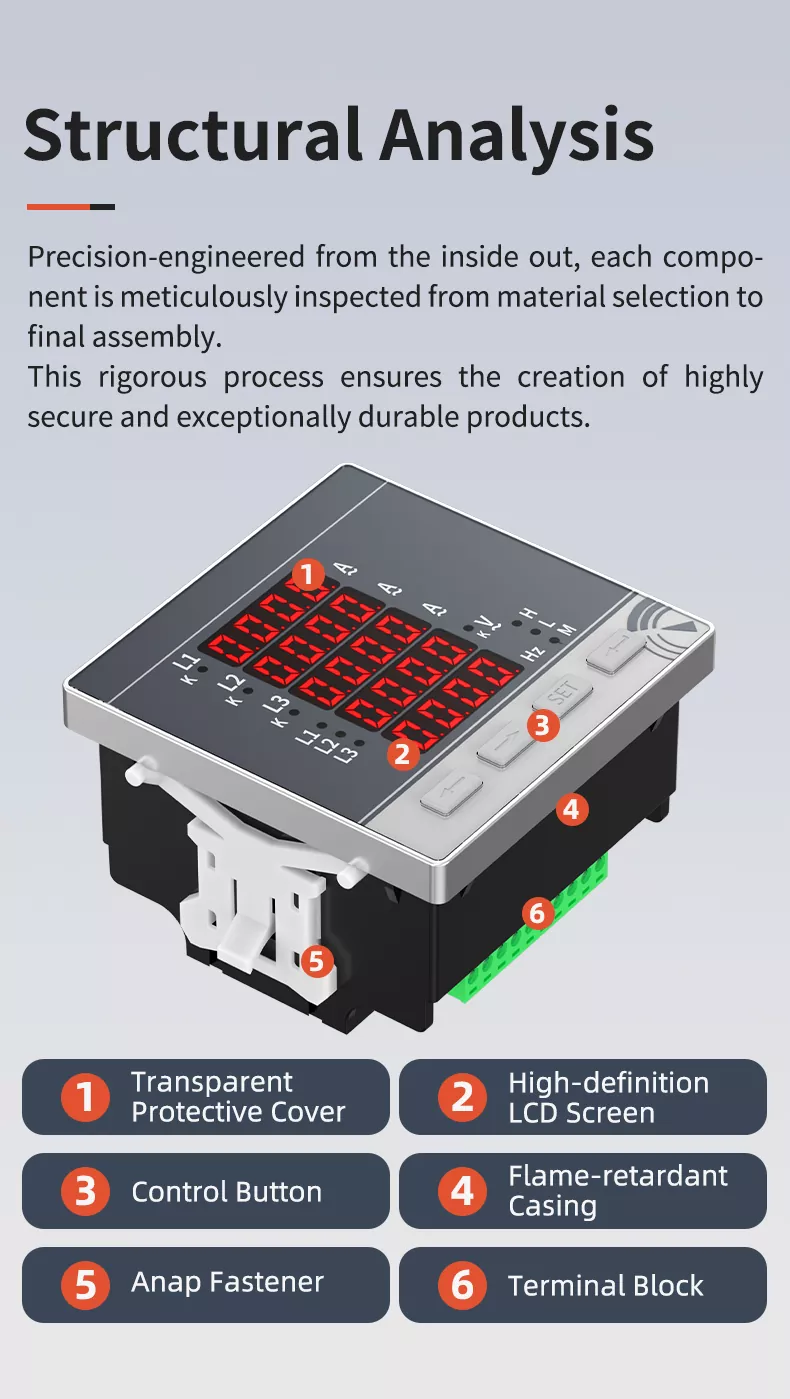

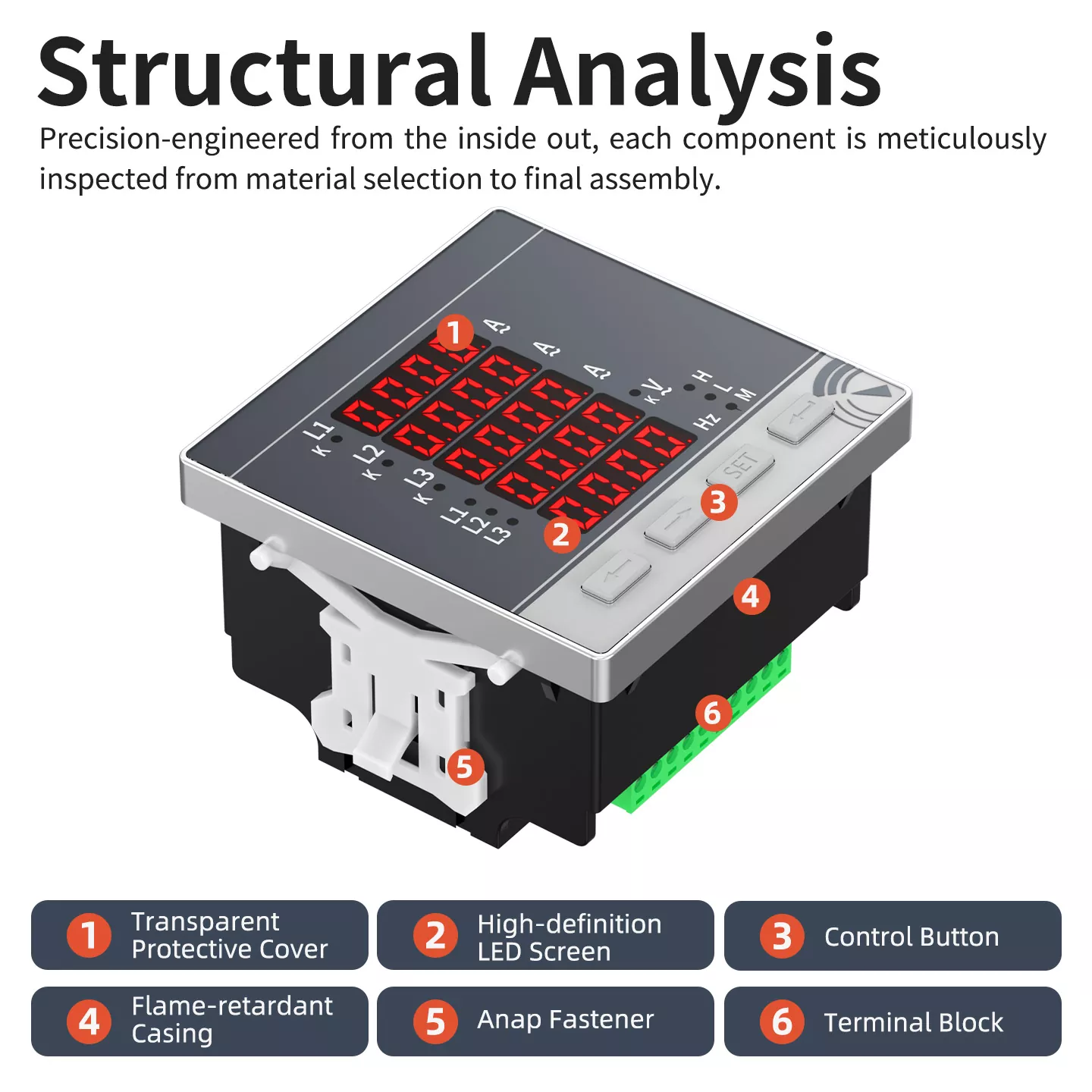

Análise Estrutural

Nosso medidor combinado multifuncional é projetado com precisão de dentro para fora, com cada componente meticulosamente inspecionados desde a seleção do material até a montagem final. Este processo rigoroso garante que o medidor seja altamente seguro e excepcionalmente durável, atendendo às demandas de pedidos em grandes quantidades e fornecimento de longo prazo. A estrutura inclui:

1. Capa protetora transparente: Protege a tela contra poeira e danos.

2. Tela LED de alta definição: Exibição de dados clara com forte capacidade anti-interferência.

3. Botão de controle: Fácil configuração de parâmetros e troca de modo.

4. Invólucro retardador de chamas: Material de PC de alta resistência, anticorrosão e resistente ao fogo.

5. Fixador Anap: Instalação snap-on, firme e confiável.

6. Bloco Terminal: Alta qualidade, boa condutividade, fiação segura.

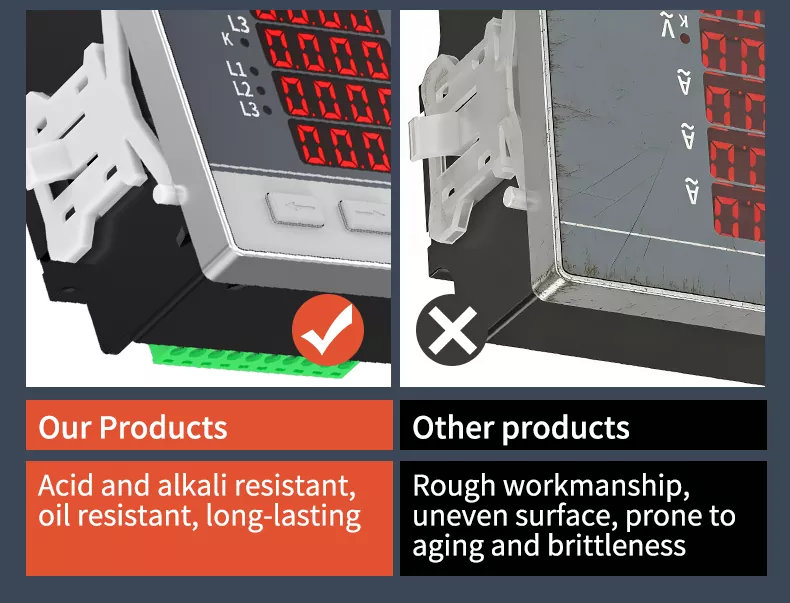

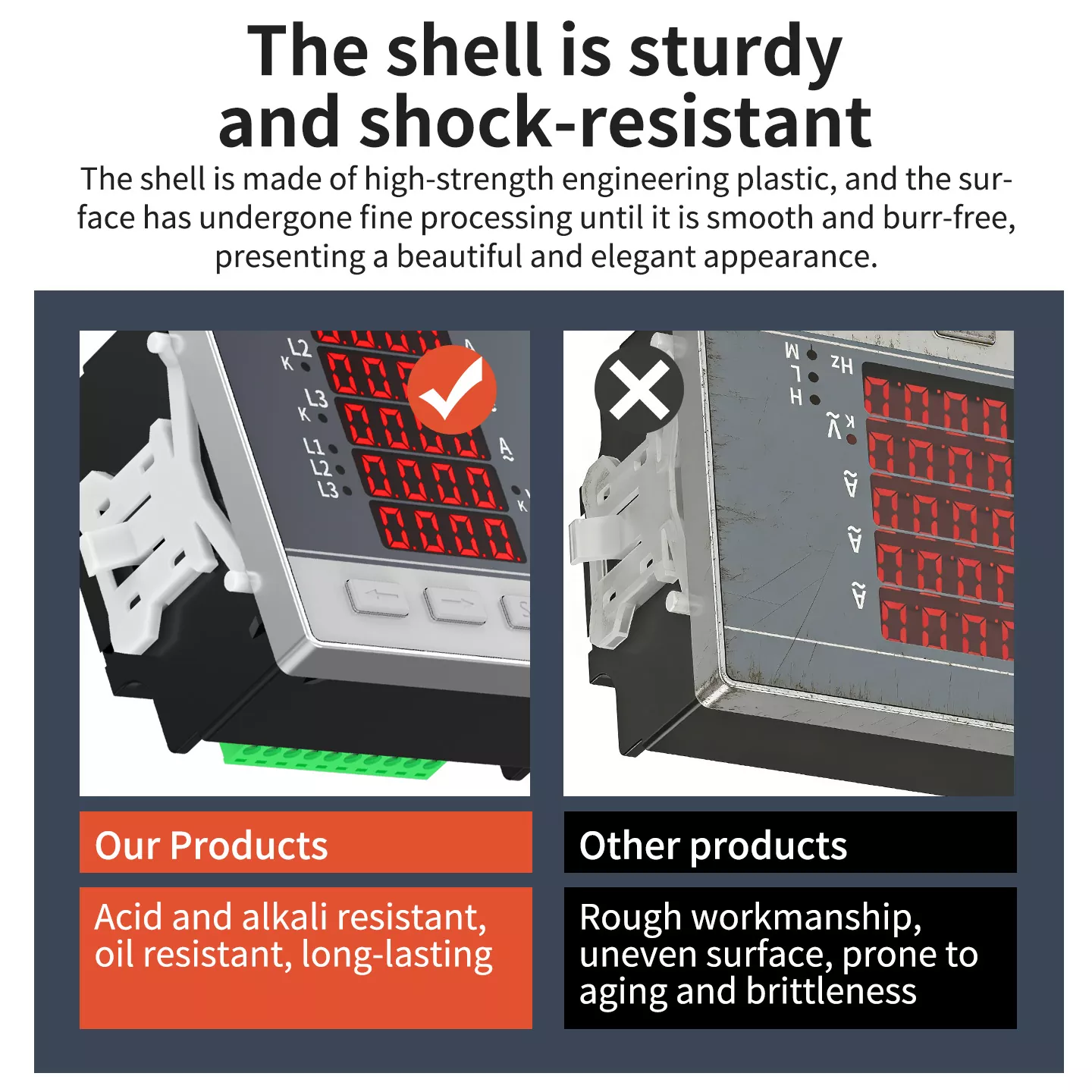

Nossos produtos versus outros produtos

Comparado com produtos concorrentes, nosso medidor combinado multifuncional apresenta resistência a ácidos e álcalis, à prova de óleo e revestimento duradouro, evitando acabamento áspero, superfícies irregulares e problemas de envelhecimento/fragilidade comuns em produtos mais baratos alternativas.

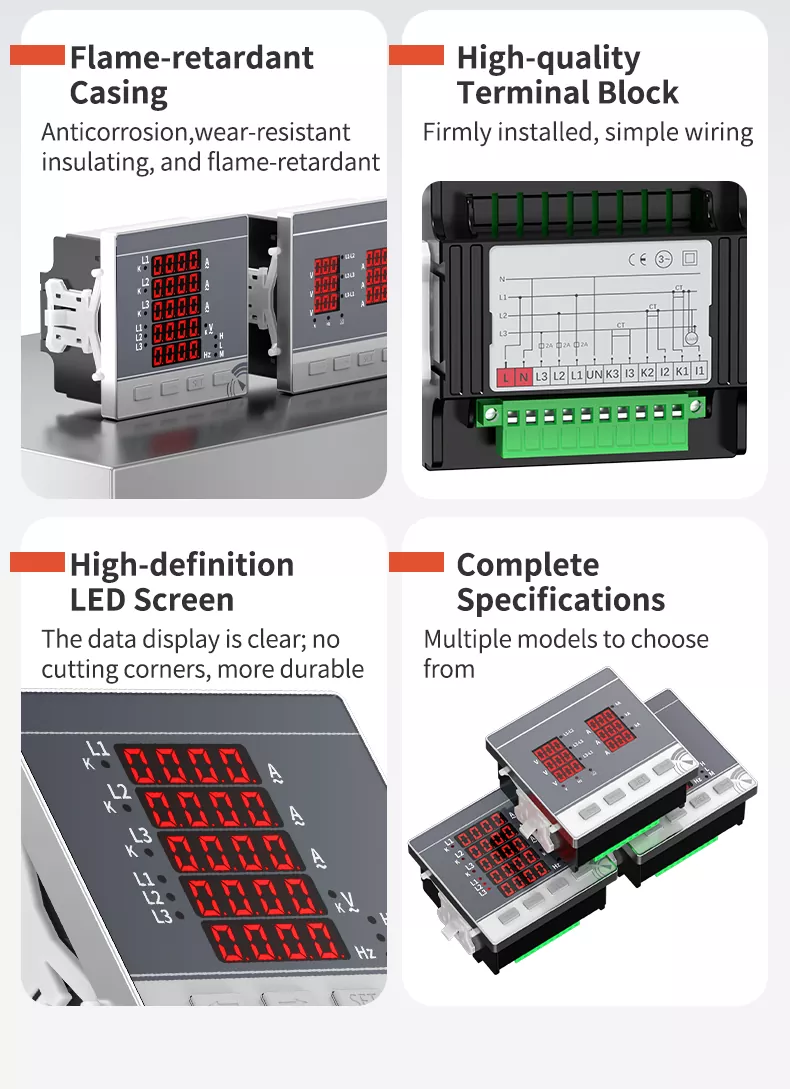

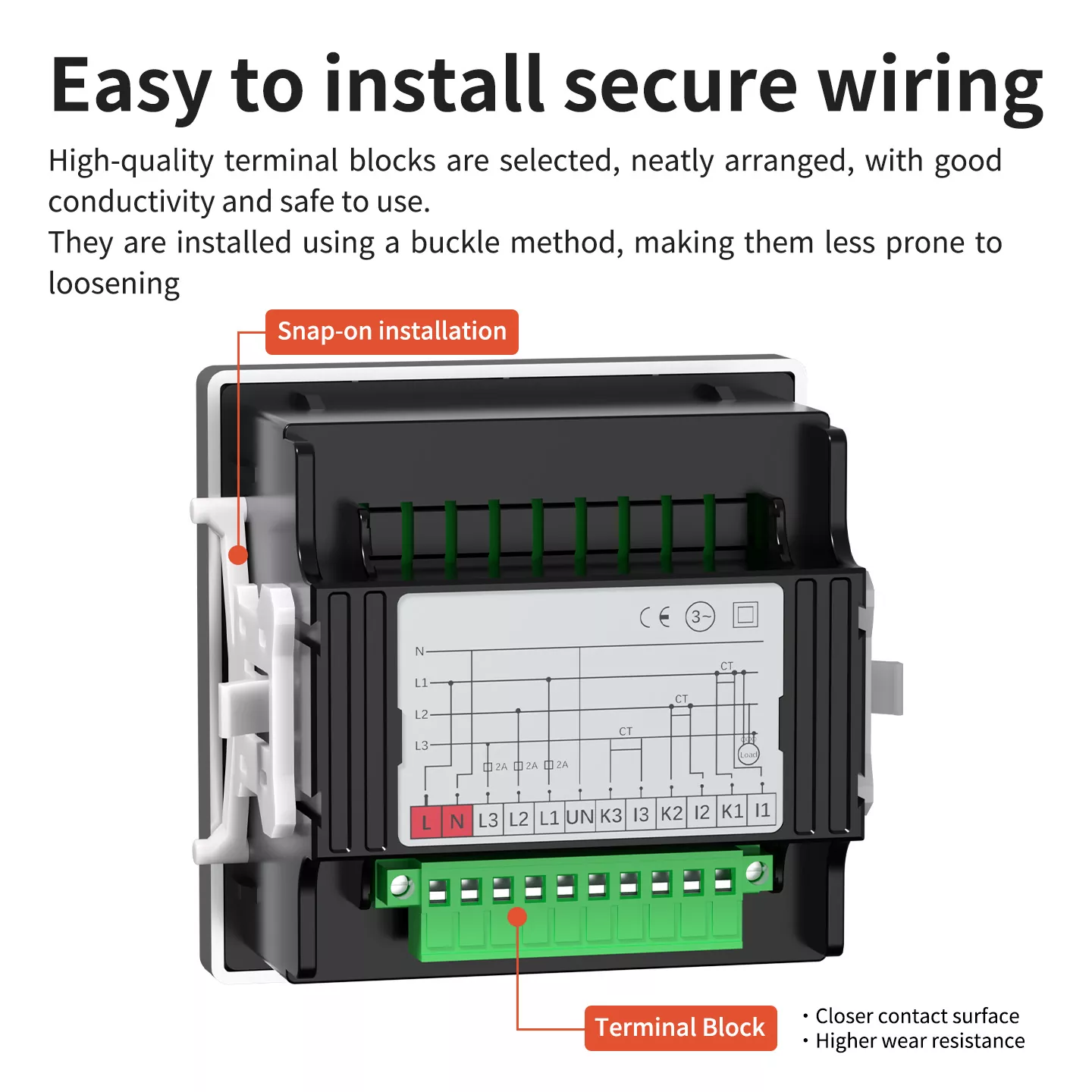

Bloco terminal de alta qualidade

O bloco terminal de alta qualidade do Medidor Combinado Multifuncional possui uma superfície de contato mais próxima e maior desgaste resistência, protegendo firmemente a segurança da corrente elétrica, com fiação organizada para evitar conexões incorretas e curtos circuitos para usuários finais.

Certificação Autorizada

Passou na inspeção profissional multipartidária e obteve certificação oficial (MA/CNAS), garantindo o O medidor combinado multifuncional atende aos padrões globais de qualidade e segurança para compras no atacado e a granel.

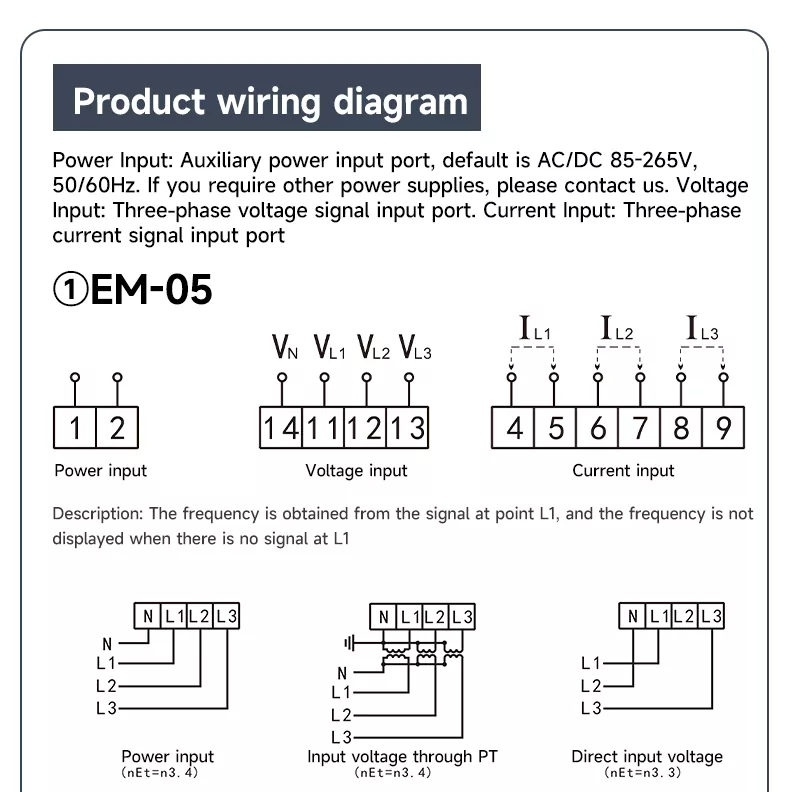

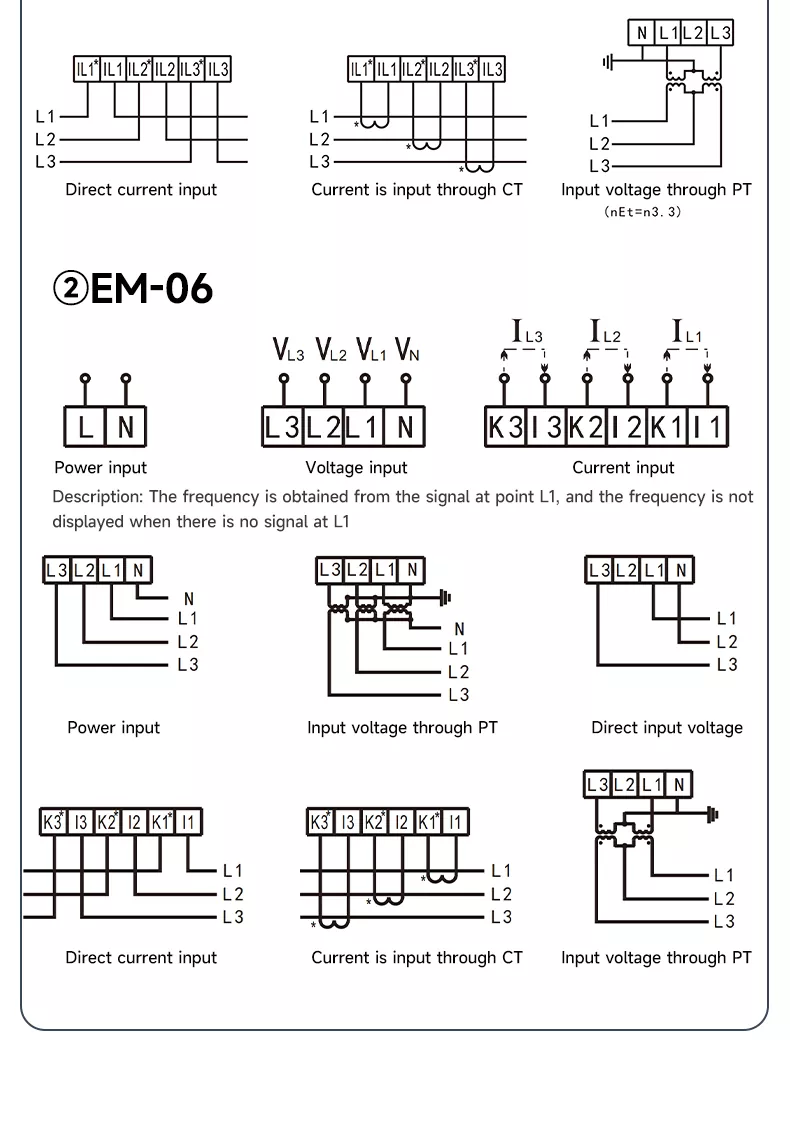

Diagrama de fiação

Instruções claras de fiação facilitam a instalação dos modelos EM-05 e EM-06:

• Entrada de energia: Conecte aos terminais L/N (AC/DC 85-265V).

• Entrada de tensão: Conecte sinais de tensão trifásica aos terminais correspondentes (L1/L2/L3 + N).

• Entrada atual: Conecte os sinais do transformador de corrente (TC) aos terminais correspondentes.

• Não requer configuração complexa, ideal para implantação rápida em gabinetes de distribuição e painéis industriais.

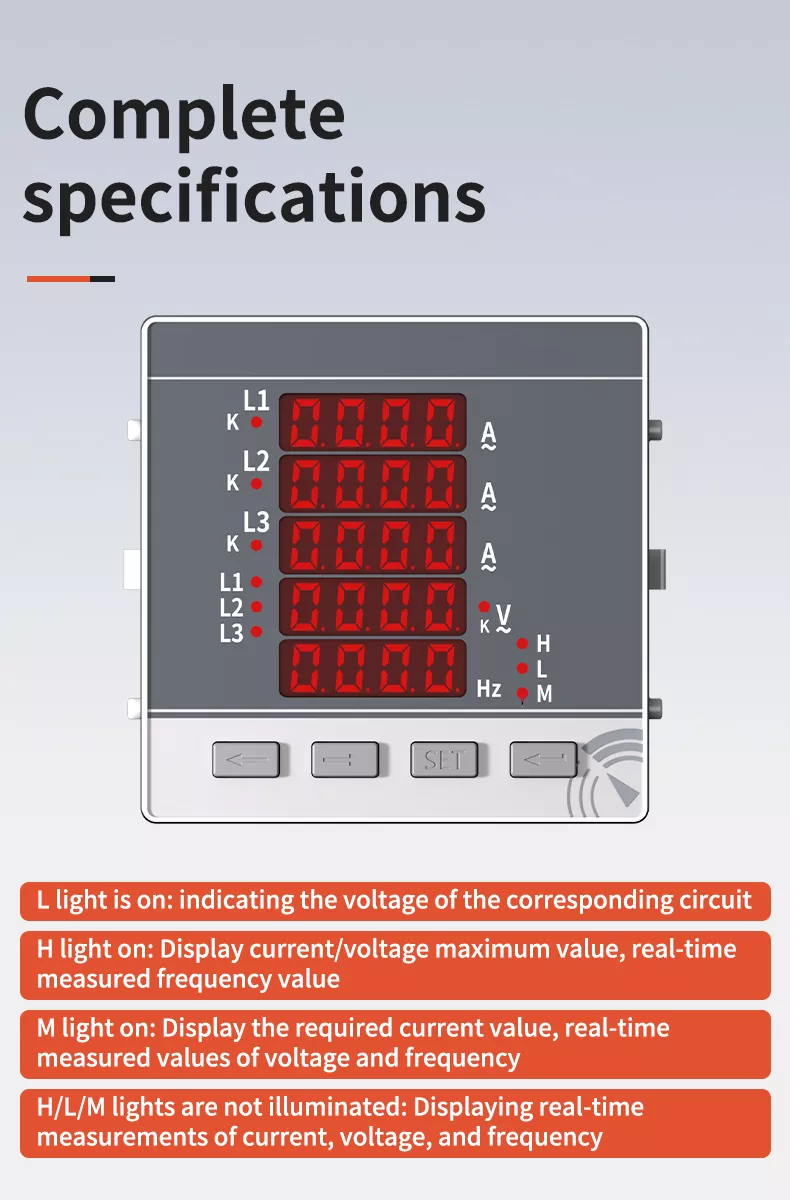

Explicação do modo de exibição

• Luz L acesa: Indica a tensão do circuito correspondente.

• Luz H acesa: Exibe o valor máximo de corrente/tensão, valor de frequência medido em tempo real.

• Luz M acesa: Exibe o valor de corrente necessário, valores medidos em tempo real de tensão e frequência.

• Luzes H/L/M apagadas: Exibindo medições em tempo real de corrente, tensão e frequência.

Perguntas frequentes

1.Qual é a precisão da medição do medidor combinado multifuncional?

Ele atinge alta precisão de nível 0,5, fornecendo monitoramento de parâmetros de energia trifásica estável e confiável para vários sistemas elétricos.

2.Como instalar o Medidor Combinado Multifuncional?

Adota montagem em painel snap-on, que é rápida, firme e adequada para armários de distribuição, automação industrial e outros cenários.

3.Quais parâmetros o Medidor Combinado Multifuncional pode monitorar?

Ele monitora de forma abrangente a corrente trifásica, a tensão, a frequência e outros parâmetros importantes de potência, com um tela LED de alta definição para exibição clara.

4. O invólucro do Medidor Combinado Multifuncional é retardador de chamas?

Sim, ele usa material de PC retardador de chamas, resistente a ácidos e álcalis, evitando efetivamente riscos de incêndio. curtos-circuitos e sobrecargas.

5.Quais modelos e tamanhos estão disponíveis?

Oferecemos dois modelos (EM-05 / EM-06) e dois tamanhos de painel (72×72 mm / 96×96 mm) para atender diferentes instalações e requisitos de aplicação.

6. Qual é a faixa de temperatura operacional do medidor?

Pode operar de forma estável a -20 ~ 70 ℃, com tolerância de curto prazo de até 75 ℃, adequado para vários usos industriais e comerciais ambientes.
