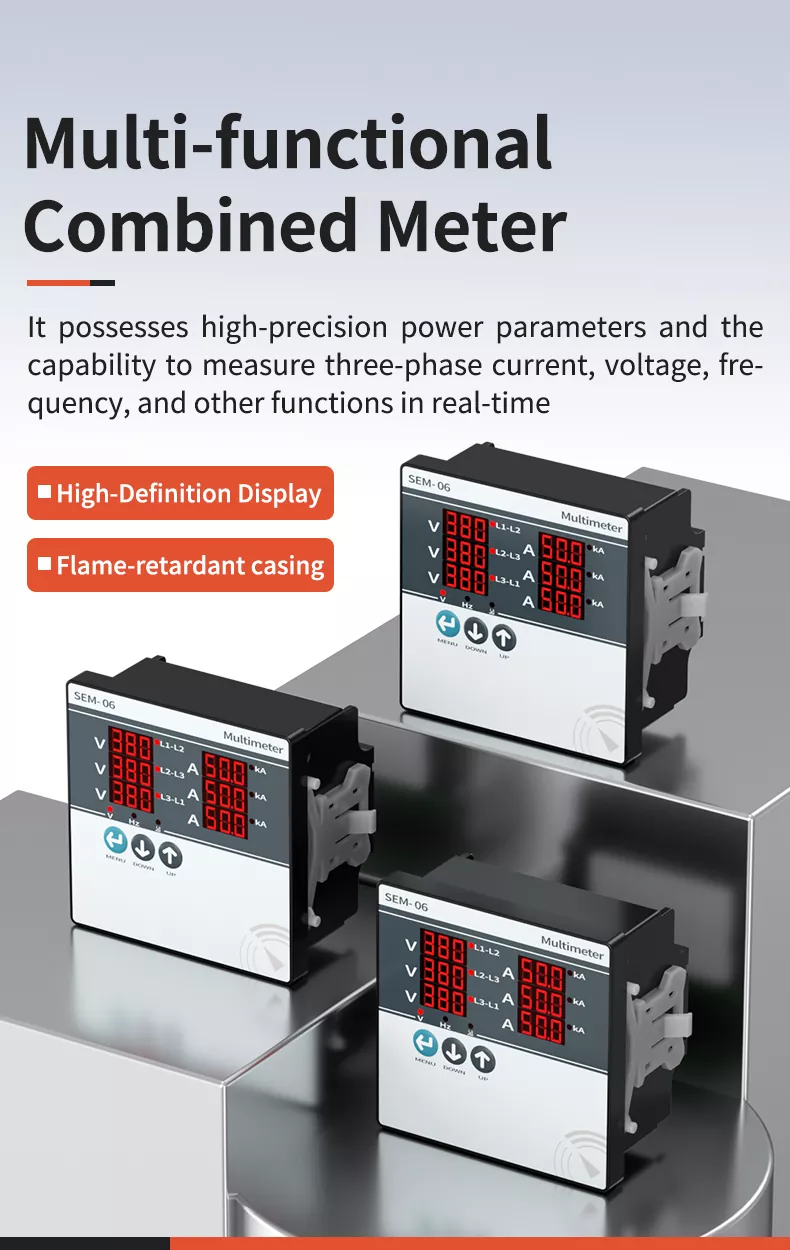

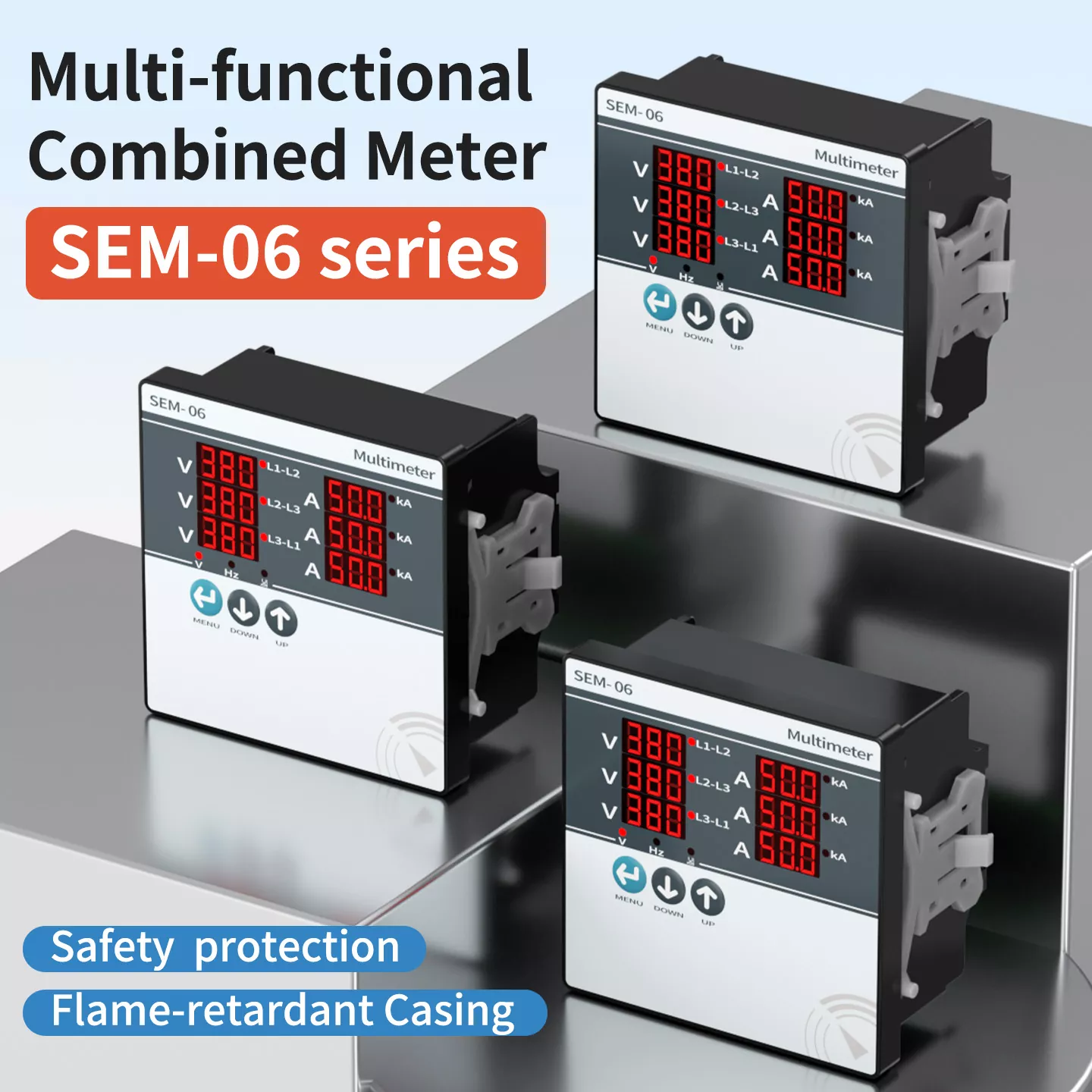

OMedidor Combinado Multifuncional SEM 06 da Eton é um instrumento de monitoramento de energia trifásico de nível profissional projetado para medição em tempo real e controle em sistemas elétricos complexos. Integrando tecnologia avançada de chip SMT (Surface Mount Technology) e circuitos integrados, consegueAlta precisão de nível 0,5 para monitoramento em tempo real de tensão trifásica, corrente trifásica e valores de frequência. Com um tela grande LED de alta definição, botões de controle intuitivos e um invólucro resistente a chamas, ele combina desempenho de precisão com simplicidade operacional. Seu design de instalação snap-on e dimensões padronizadas tornam-no um ajuste perfeito para projetos de automação industrial, gabinetes de distribuição e subestações de rede elétrica, fornecendo estabilidade e suporte de dados confiável para gerenciamento de sistemas de energia.

Introdução da empresa

Comprometida em fornecer serviços abrangentes para controle de automação industrial. Satisfazer as necessidades de todos os aspectos do o sistema de energia com distribuição de energia inteligente precisa, confiável, com economia de energia e ecologicamente correta produtos. Aderimos a um rigoroso controle de qualidade desde P&D até a produção, garantindo que cada produto atenda aos padrões internacionais padrões e nos esforçamos para ser um parceiro confiável para clientes globais na indústria de equipamentos de energia.

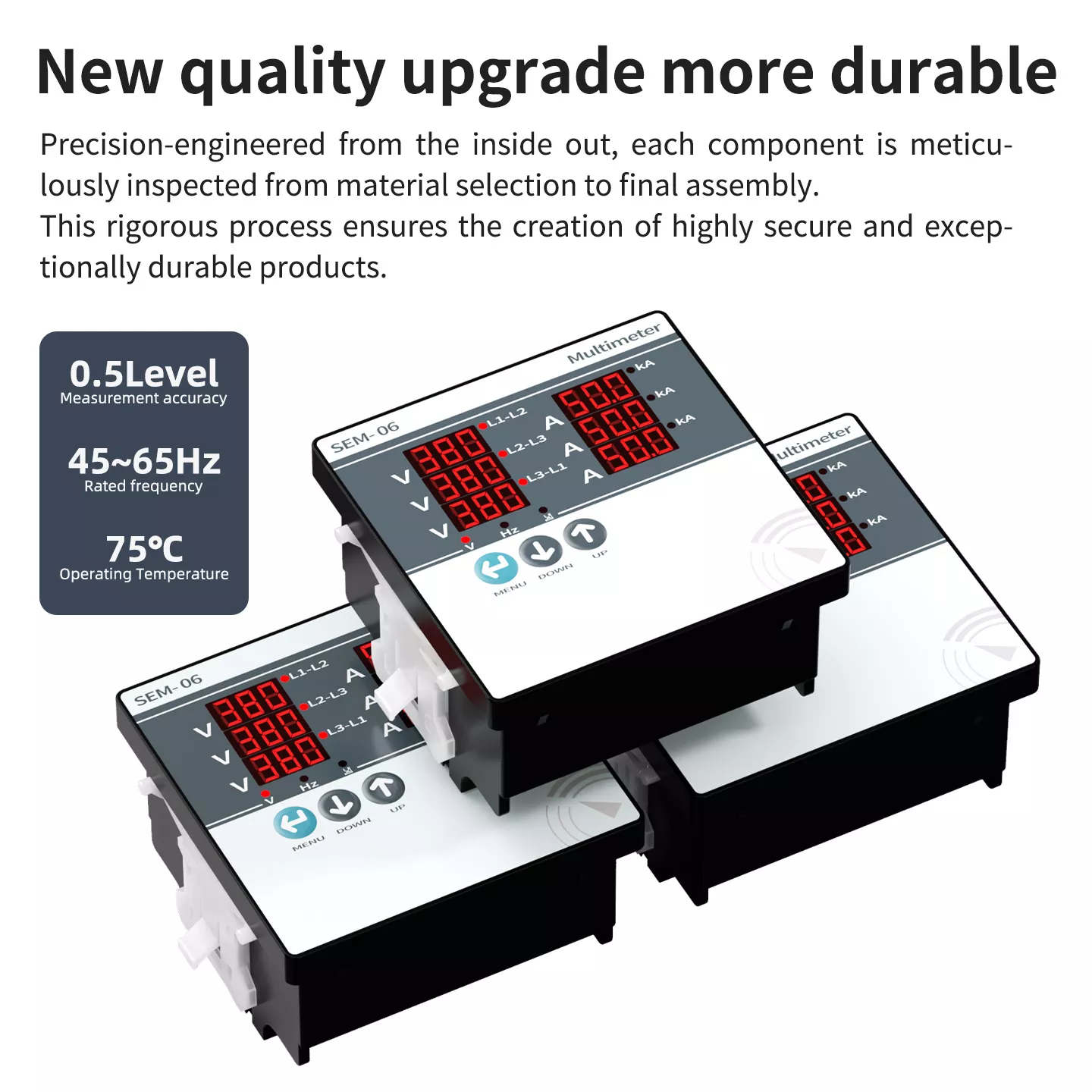

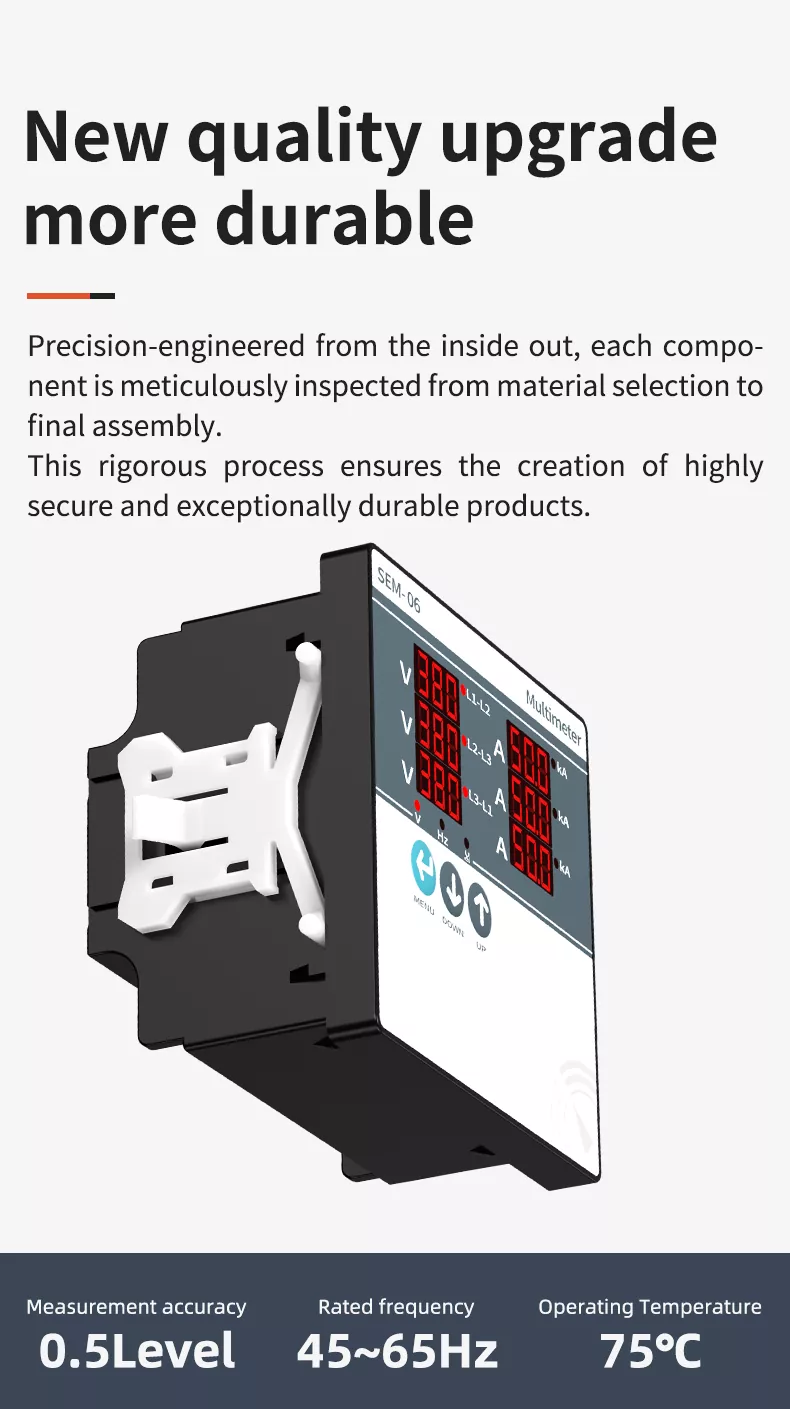

Nova atualização de qualidade e mais durável

Projetado com precisão de dentro para fora, cada componente do Medidor Combinado Multifuncional SEM 06 é meticulosamente inspecionados - desde a seleção da matéria-prima e processamento de componentes até a montagem final e testes de envelhecimento. Este rigoroso processo de produção elimina riscos potenciais de qualidade, garantindo que o produto seja altamente seguro, resistente à corrosão e excepcionalmente durável. Ele pode suportar operação de longo prazo em ambientes industriais severos, com um curto prazo tolerância à temperatura operacional de até 75°C, atendendo totalmente aos requisitos de durabilidade de pedidos em grandes quantidades e de longo prazo aplicações de projetos.

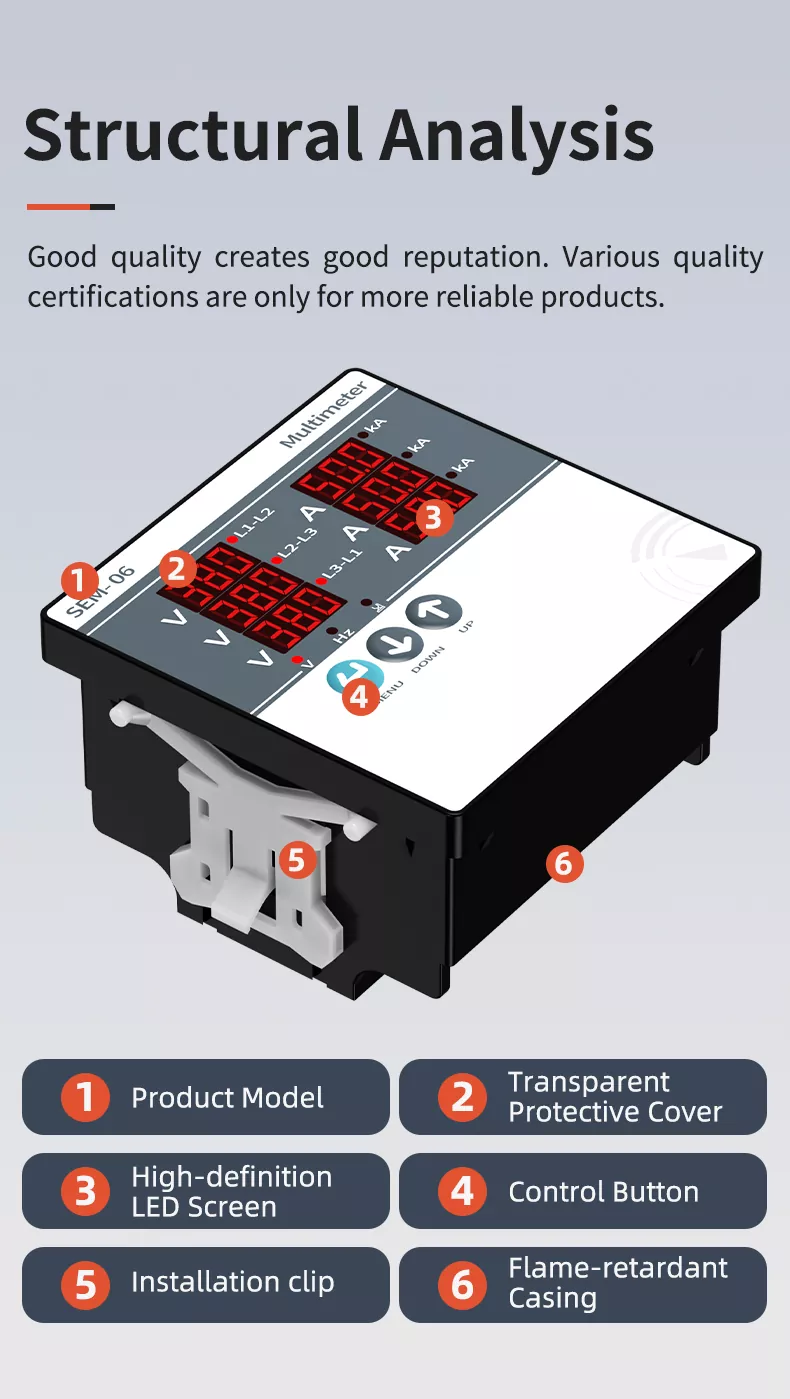

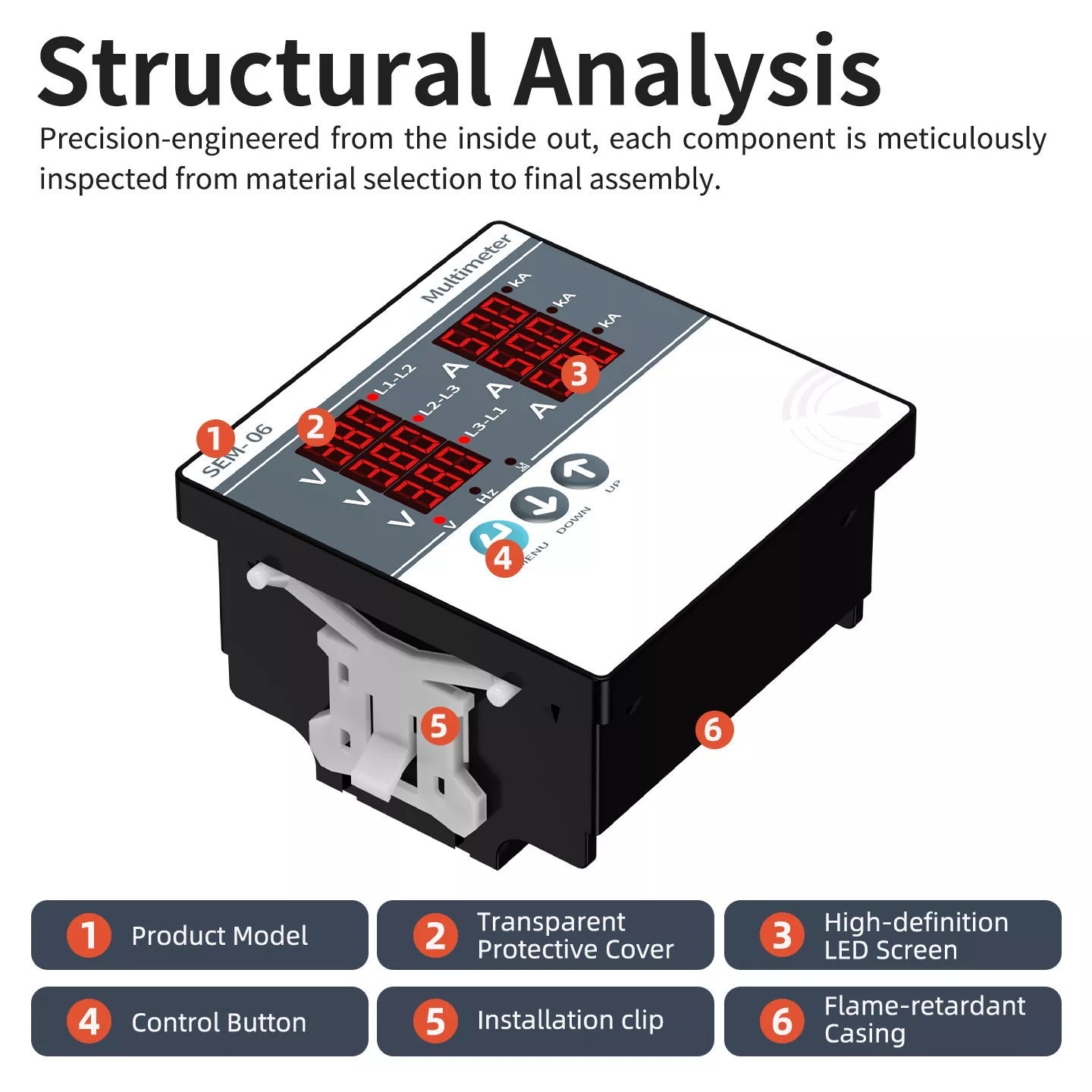

Análise Estrutural

O Medidor Combinado Multifuncional SEM 06 apresenta projeto estrutural científico e robusto, com cada parte otimizada para desempenho e usabilidade:

1. Marca do modelo do produto: Rotulagem clara SEM 06 para rápida identificação do modelo e suporte pós-venda.

2. Capa protetora transparente: protege a tela de LED contra poeira, óleo e danos físicos, garantindo a visualização desobstruída dos dados.

3. Tela LED de alta definição: Componente de exibição principal para apresentação clara de dados trifásicos de tensão, corrente e frequência.

4. Botões de controle (MENU/PARA BAIXO/PARA CIMA): Operação intuitiva para configuração de parâmetros, troca de dados e ajuste de funções.

5. Clipe de instalação: Design de encaixe para fixação firme do painel, permitindo rápida desmontagem e manutenção.

6. Invólucro retardador de chamas: Estrutura do corpo principal em ABS retardador de chamas de alta resistência, garantindo a segurança geral do equipamento.

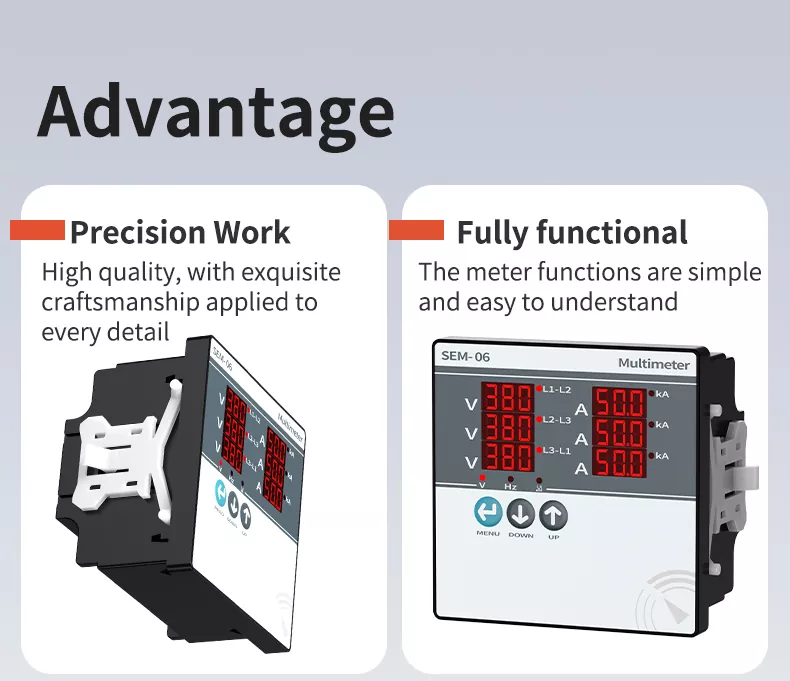

Vantagem Central

1. Trabalho de precisão: O acabamento requintado é aplicado a cada detalhe – desde a superfície lisa e sem rebarbas da carcaça até a solda uniforme juntas de componentes internos. O processo de fabricação de alta precisão garante desempenho estável e consistência qualidade.

2. Totalmente funcional e fácil de usar: O medidor integra funções essenciais de medição trifásica de tensão, corrente e frequência. Seu botão simples operação e classificação clara de dados facilitam o domínio, mesmo para operadores não profissionais, percebendo gerenciamento eficiente de parâmetros de energia.

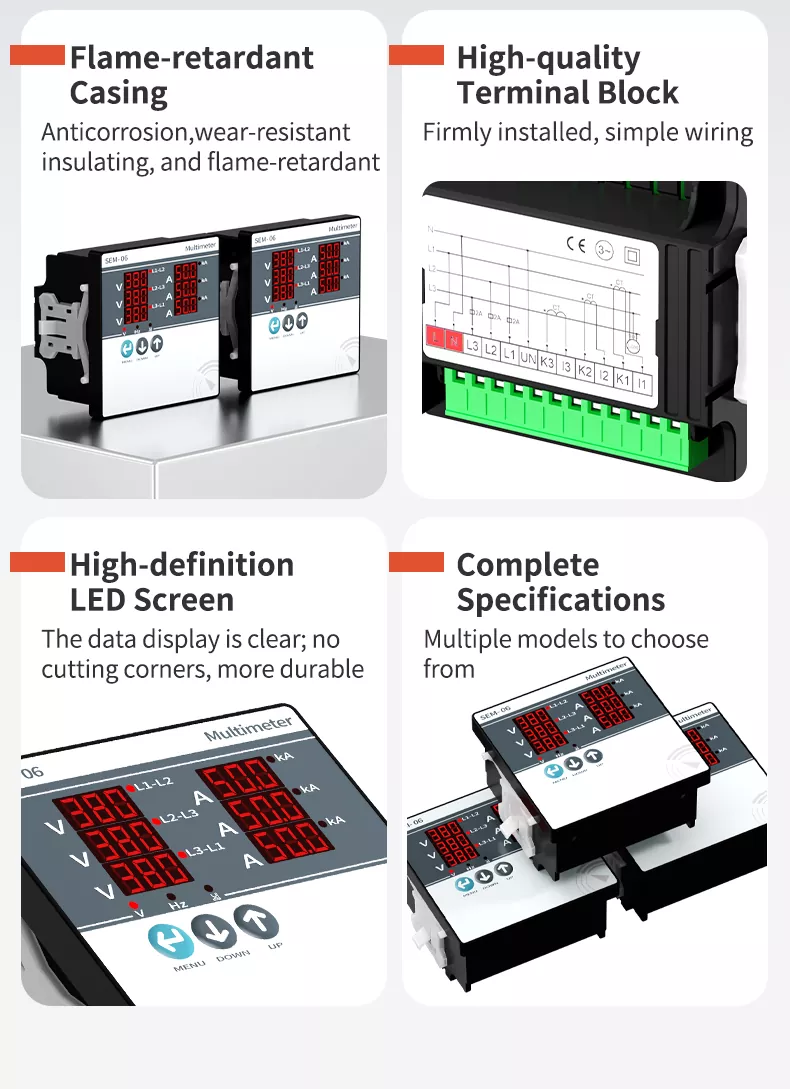

Quatro principais argumentos de venda

• Invólucro retardador de chamas: Feito de material ABS de alta qualidade, é anticorrosivo, resistente ao desgaste, isolante e retardador de chamas, de forma eficaz evitando riscos de incêndio causados por curtos-circuitos ou sobrecargas.

• Bloco terminal de alta qualidade: Blocos terminais de cobre bem organizados com boa condutividade, baixa perda de energia e instalação tipo fivela para firmeza fixação, evitando afrouxamentos causados por vibrações.

• Tela LED de alta definição: Display digital de grandes caracteres com 360° sem pontos cegos, forte capacidade anti-interferência e dados claros apresentação mesmo em luz forte ou ambientes eletromagnéticos complexos.

• Especificações completas: Disponível em dois tamanhos padrão (72×72mm, 96×96mm) para atender aos diferentes requisitos de instalação do painel, com completa modelos para atender às diversas necessidades do projeto.

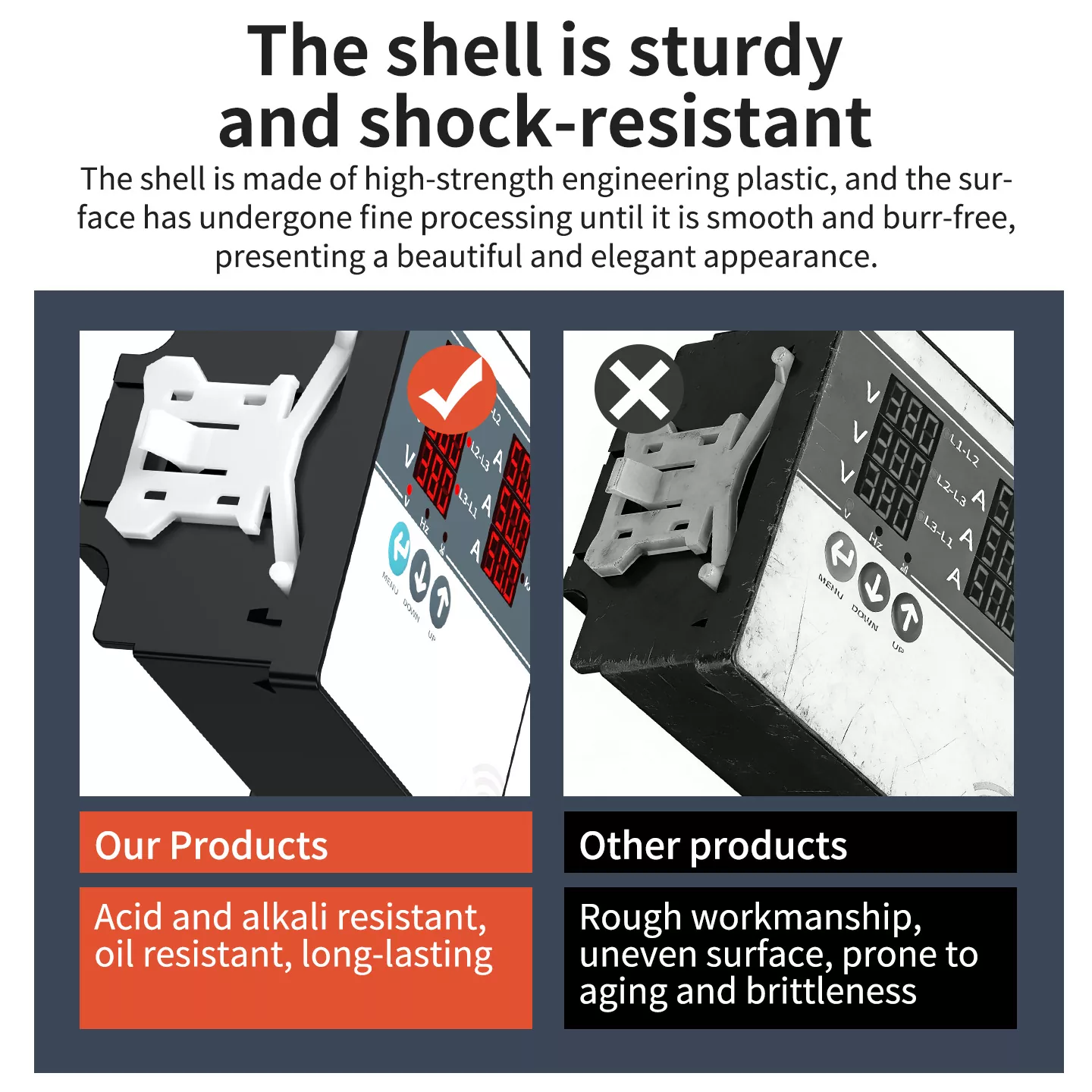

A casca é robusta e resistente a choques

O invólucro do Medidor Combinado Multifuncional SEM 06 é fabricado em plástico de engenharia de alta resistência, passando por processamento de superfície fino para obter um acabamento liso e sem rebarbas com uma aparência elegante e profissional. Ele se orgulha excelente desempenho à prova de choque e resistência à compressão, capaz de suportar vibrações mecânicas e leves impactos comum em locais industriais sem danos estruturais ou degradação de desempenho. Além disso, o material é ácido e resistente a álcalis e resistente a óleo, estendendo efetivamente a vida útil do produto em trabalhos severos ambientes.

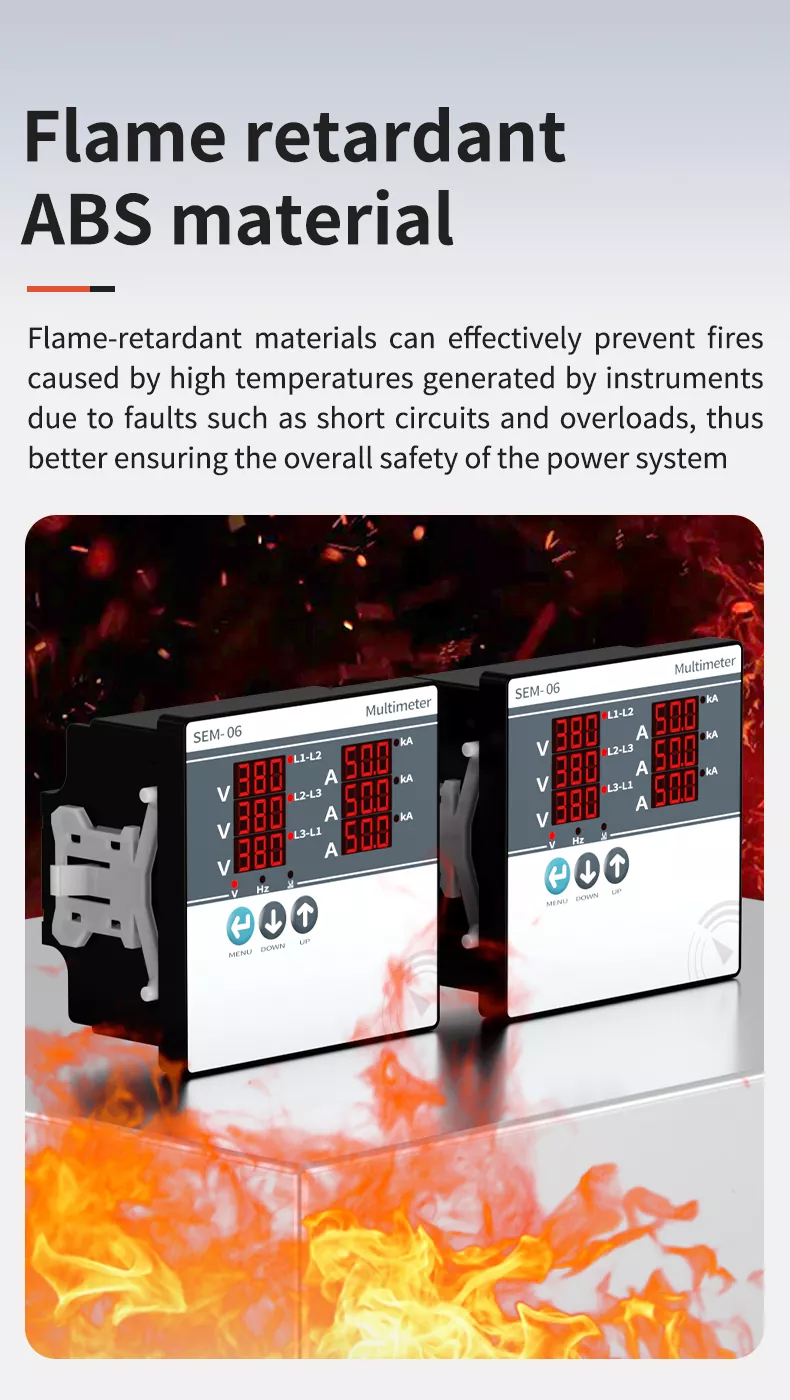

Material ABS retardador de chama

Adotando plástico de engenharia ABS retardador de chamas de alta qualidade, o invólucro do medidor SEM 06 atende a rígidos padrões de segurança. Materiais retardadores de chama podem efetivamente inibir a combustão e prevenir a propagação do fogo causada por altas temperaturas. temperaturas geradas por falhas do instrumento, como curtos-circuitos e sobrecargas. Este design elimina fundamentalmente riscos de segurança contra incêndio, fornecendo uma garantia de segurança confiável para todo o sistema de energia e tornando-o adequado para uso em locais industriais e comerciais propensos a incêndios.

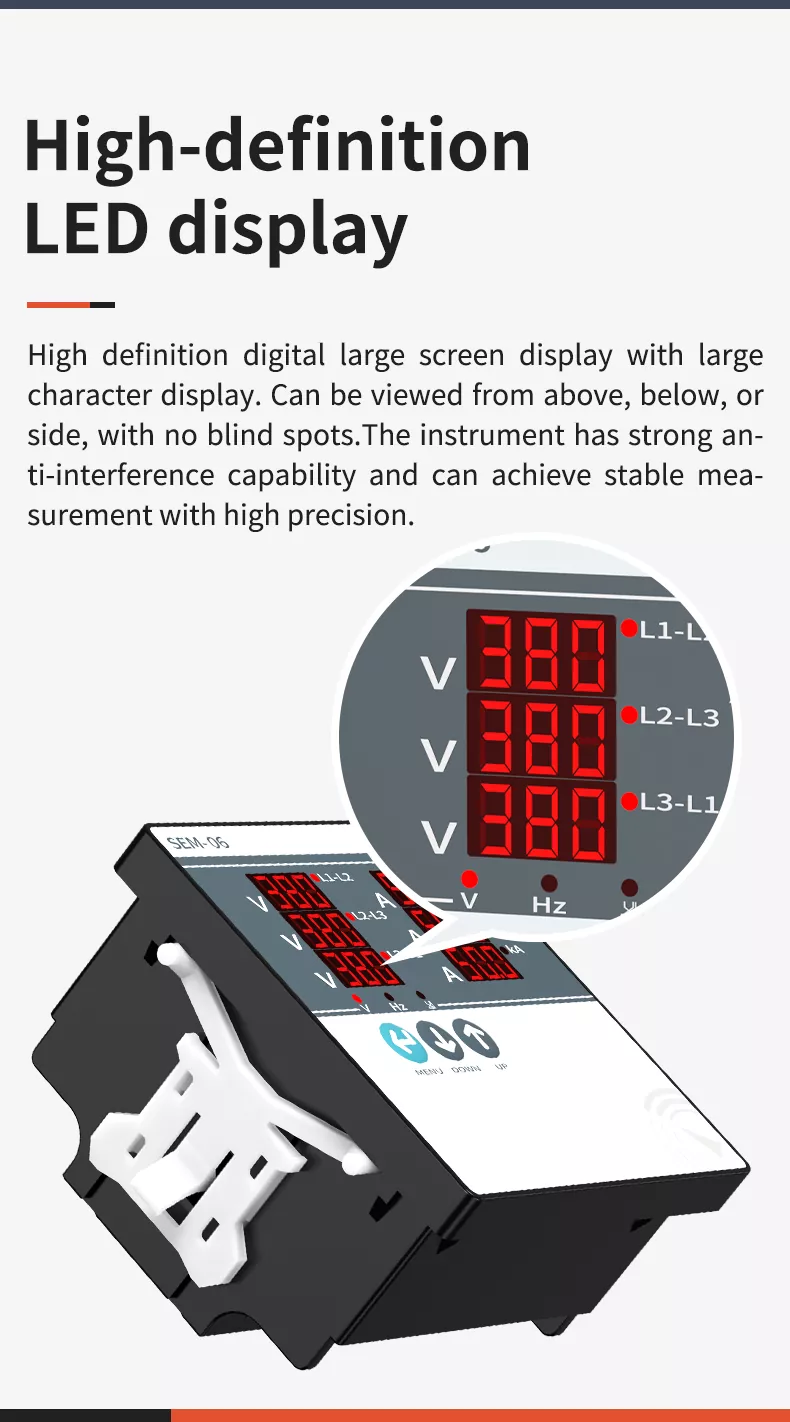

Tela LED de alta definição

Equipado com um display LED digital de alta definição de tela grande, o medidor SEM 06 apresenta tela vermelha grande e brilhante caracteres para visualização clara dos dados. A tela suporta visualização completa de 178° - sem pontos cegos de cima, de baixo, ou ângulos laterais – garantindo que os operadores possam ler os dados com rapidez e precisão a partir de qualquer posição. O instrumento tem forte capacidade anti-interferência, com um design de circuito estável que resiste à interferência eletromagnética do ambiente equipamentos, alcançando medições estáveis e de alta precisão mesmo em ambientes industriais complexos.

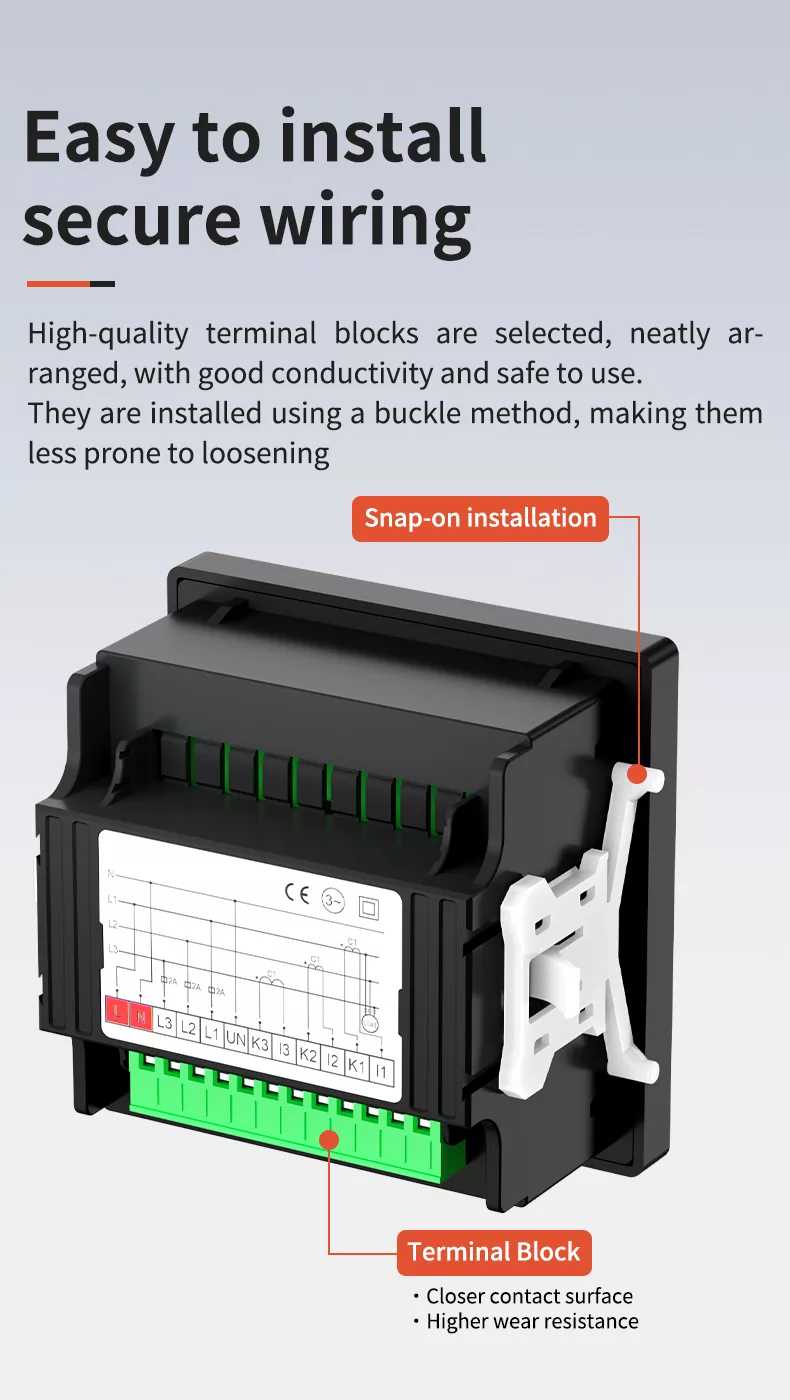

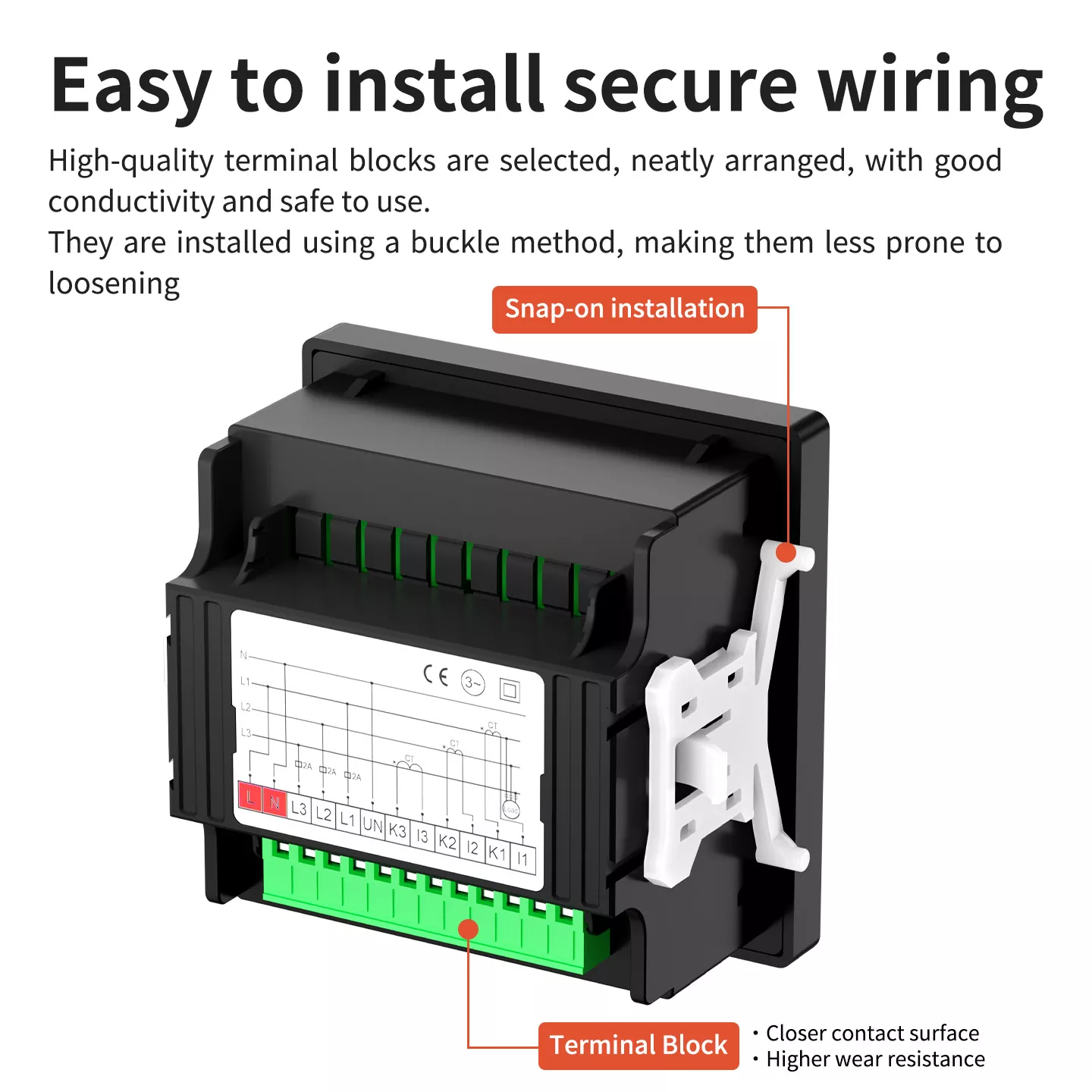

Fácil de instalar e fiação segura

O Medidor Combinado Multifuncional SEM 06 adota um método de instalação snap-on, que é eficiente e conveniente: basta inserir o medidor pela frente do painel e fixá-lo com o clipe de instalação embutido, sem complicações ferramentas necessárias. O bloco terminal traseiro é feito de cobre de alta qualidade, bem organizado com marcações de fiação claras, garantindo boa condutividade e baixa resistência de contato. O design do terminal fixo tipo fivela evita o afrouxamento devido a operação ou vibração de longo prazo, evitando falhas na fiação, como mau contato e curtos-circuitos, e garantindo segurança e operação estável do equipamento.

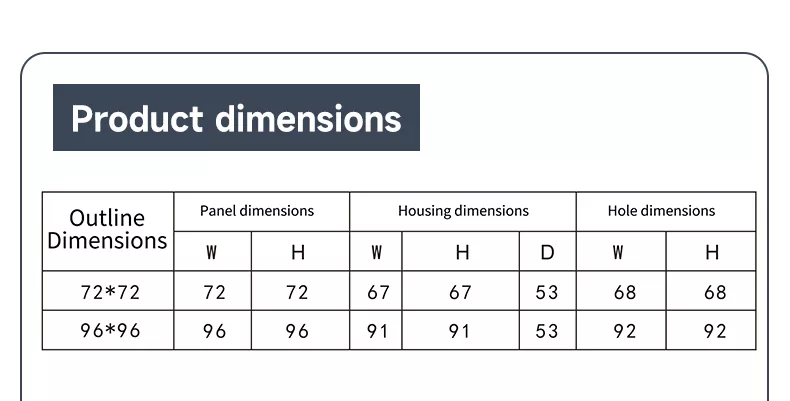

Dimensões do produto

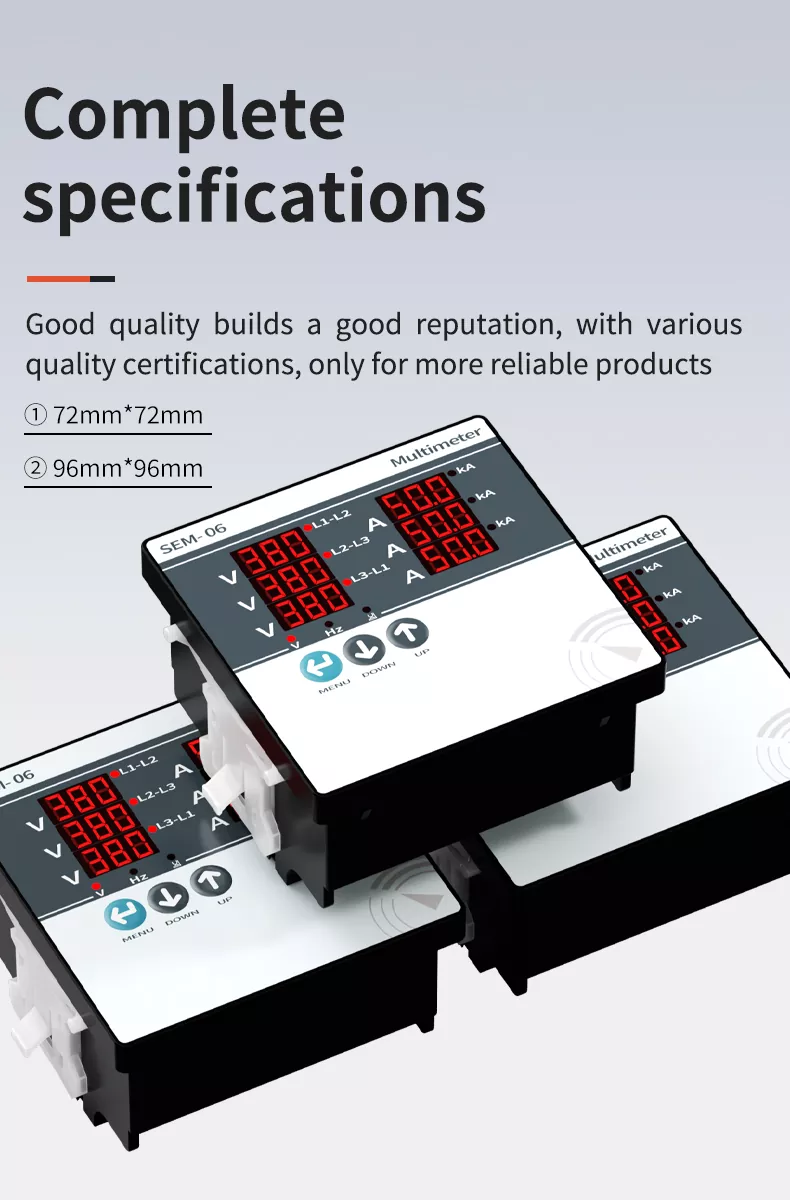

Especificações completas

Boa qualidade constrói uma boa reputação. O Medidor Combinado Multifuncional SEM 06 passou por profissionais multipartidários inspeções e obteve certificações de qualidade autorizadas. Está disponível em dois tamanhos padrão de núcleo – 72×72mm e 96×96mm — compatível com as especificações de instalação de painel mais comuns do setor. Seja para pequenos e armários de distribuição de médio porte ou grandes equipamentos de automação industrial, existe um modelo adequado para combinar, totalmente atendendo às diversas necessidades de diferentes projetos e clientes.

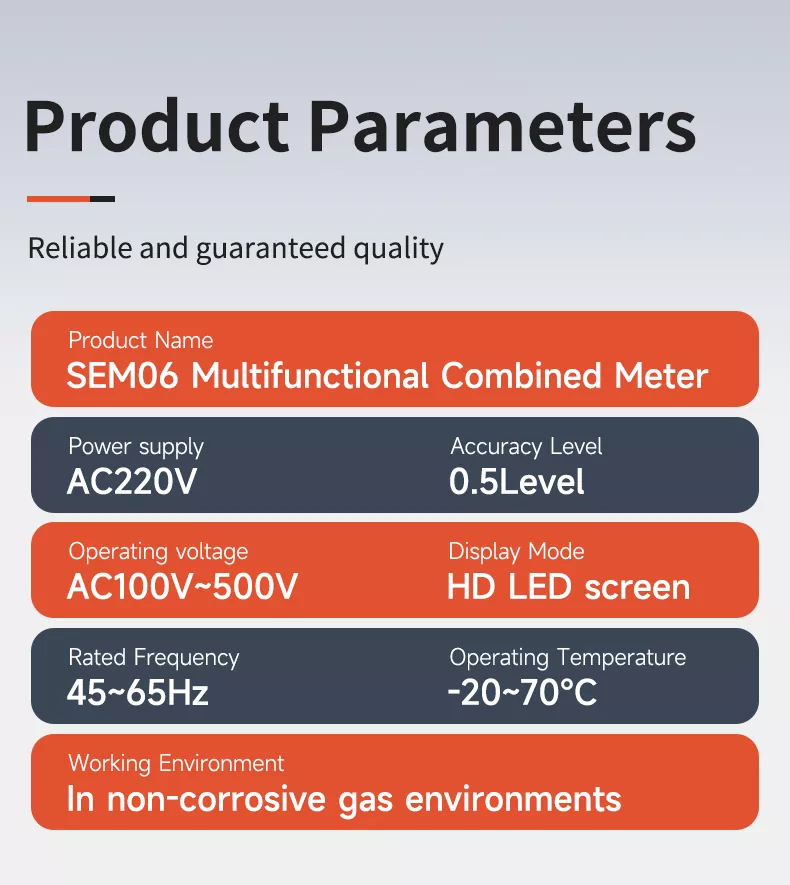

Parâmetros do produto

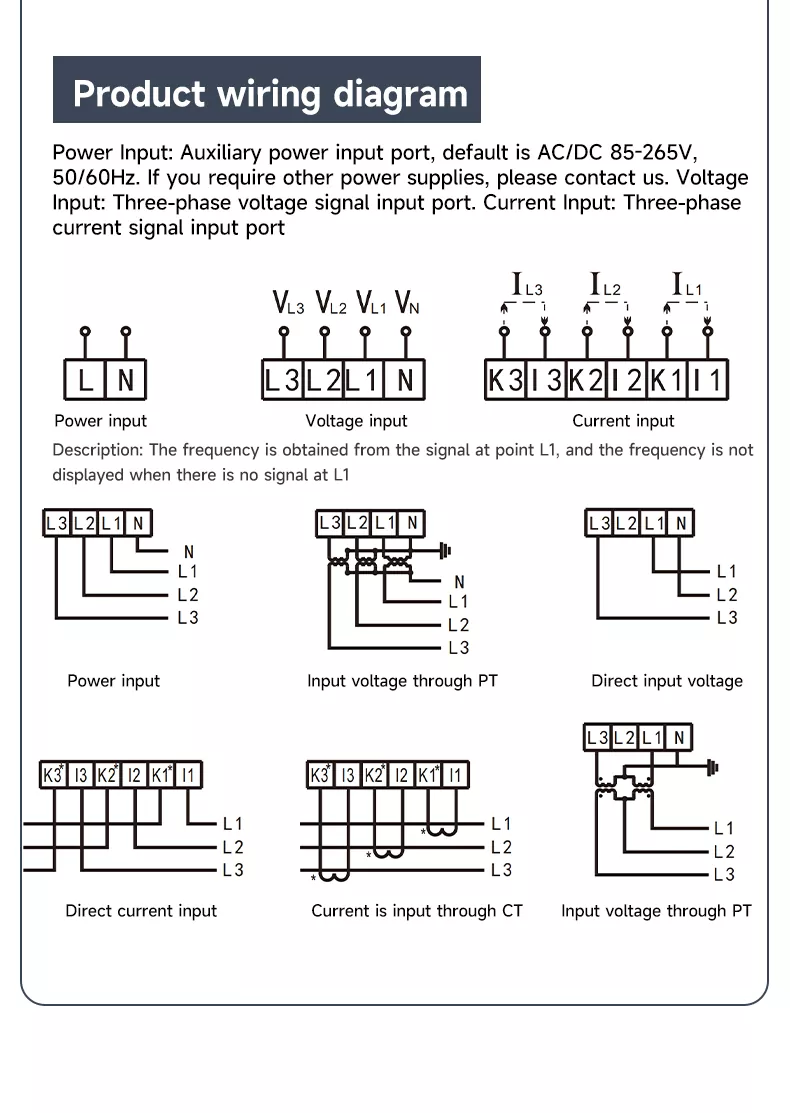

Diagrama de fiação do produto

• Entrada de energia: Porta de entrada de alimentação auxiliar (padrão AC/DC 85-265V, 50/60Hz); sinal de frequência é obtido da porta L1 (a frequência não será exibida se L1 não tiver sinal).

• Entrada de Tensão: Porta de entrada de sinal de tensão trifásica, suportando entrada de tensão direta ou entrada através de PT (Transformador de Potencial).

• Entrada atual: Porta de entrada de sinal de corrente trifásica, suportando entrada de corrente contínua ou entrada através de CT (Transformador de Corrente).

Marcações claras de fiação e vários modos de fiação tornam o medidor adaptável a diversas configurações de sistema de energia, com fiação simples e à prova de erros para instalação rápida no local.

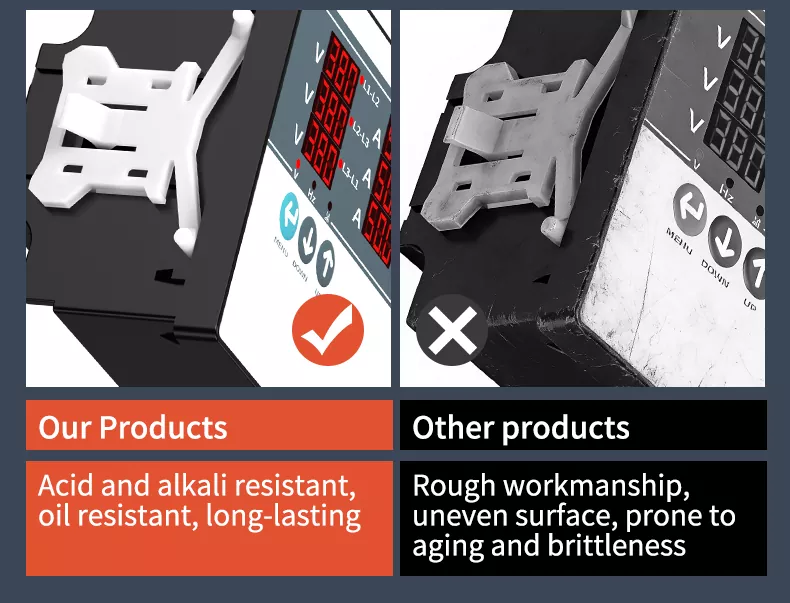

Nossos produtos versus outros produtos

Certificação Autorizada

O Medidor Combinado Multifuncional SEM 06 passou por inspeções profissionais multipartidárias, incluindo testes do Instituto de Metrologia de Jiangsu e obteve certificações oficiais como MA e CNAS. Rigoroso controle de qualidade é implementado em todo o processo de produção – desde a aquisição de matéria-prima até a entrega do produto acabado – para garantir cada medidor atende aos padrões nacionais e internacionais de qualidade e segurança. Este sistema de certificação de qualidade confiável fornece uma garantia sólida para compras em massa e cooperação de longo prazo com clientes globais.

Amplamente utilizado

O Medidor Combinado Multifuncional SEM 06 é amplamente aplicado em diversas áreas que necessitam de parâmetros de potência trifásica. monitoramento:

• Subestação: Monitoramento em tempo real dos parâmetros da rede elétrica para garantir transmissão e distribuição de energia estáveis.

• Equipamentos de automação: Monitorando o status de energia de robôs industriais, máquinas CNC e outros equipamentos automatizados para evitar falhas.

• Produção de fluxo: Rastreando o consumo de energia e o status operacional das linhas de produção para otimizar a eficiência da produção.

• Armário de Distribuição: Componente central de monitoramento para sistemas de distribuição de baixa tensão em fábricas e edifícios.

• Edifício Residencial: Monitoramento do fornecimento de energia trifásico de comunidades residenciais para garantir o uso estável de energia para os residentes.

• Loja de departamentos: Salvaguardar o sistema de energia dos shopping centers, garantindo o normal funcionamento dos elevadores, iluminação e equipamento elétrico.

Perguntas frequentes

1. Quais parâmetros o Medidor Combinado Multifuncional SEM 06 pode medir?

Ele pode medir em tempo realtensão trifásica, corrente trifásica e frequência de energia com alta precisão de nível 0,5, atendendo às necessidades de monitoramento de sistemas de energia trifásicos.

2. Quais modos de fonte de alimentação o medidor suporta?

A fonte de alimentação padrão é AC 220V e também suporta entrada de energia auxiliar opcional de AC/DC 85-265V, adaptando-se a diferentes condições de fornecimento de energia no local.

3. Quais tamanhos de instalação estão disponíveis para o SEM 06?

Está disponível em dois tamanhos padrão:72×72mm e 96×96mm, que são compatíveis com a maioria das especificações de instalação de painéis industriais.

4. O medidor é adequado para ambientes industriais agressivos?

Sim. Seu invólucro é feito de material ABS retardador de chamas com resistência a ácidos e álcalis, resistência a óleo e choque resistência, e pode operar de forma estável em ambientes com temperaturas variando de -20°C a 70°C (curto prazo até 75ºC).

5. Como operar o SEM 06 para alterar os parâmetros de medição?

Você pode usar os três botões de controle (MENU, DOWN, UP) no painel frontal para alternar entre tensão, corrente e interfaces de medição de frequência, com operação simples e intuitiva.

6. O medidor suporta acesso PT/CT para medição de alta tensão ou alta corrente?

Sim. O diagrama de fiação suporta entrada de tensão através do TP e entrada de corrente através do TC, tornando-o adequado para cenários de monitoramento de sistemas de energia de alta tensão e alta corrente.
