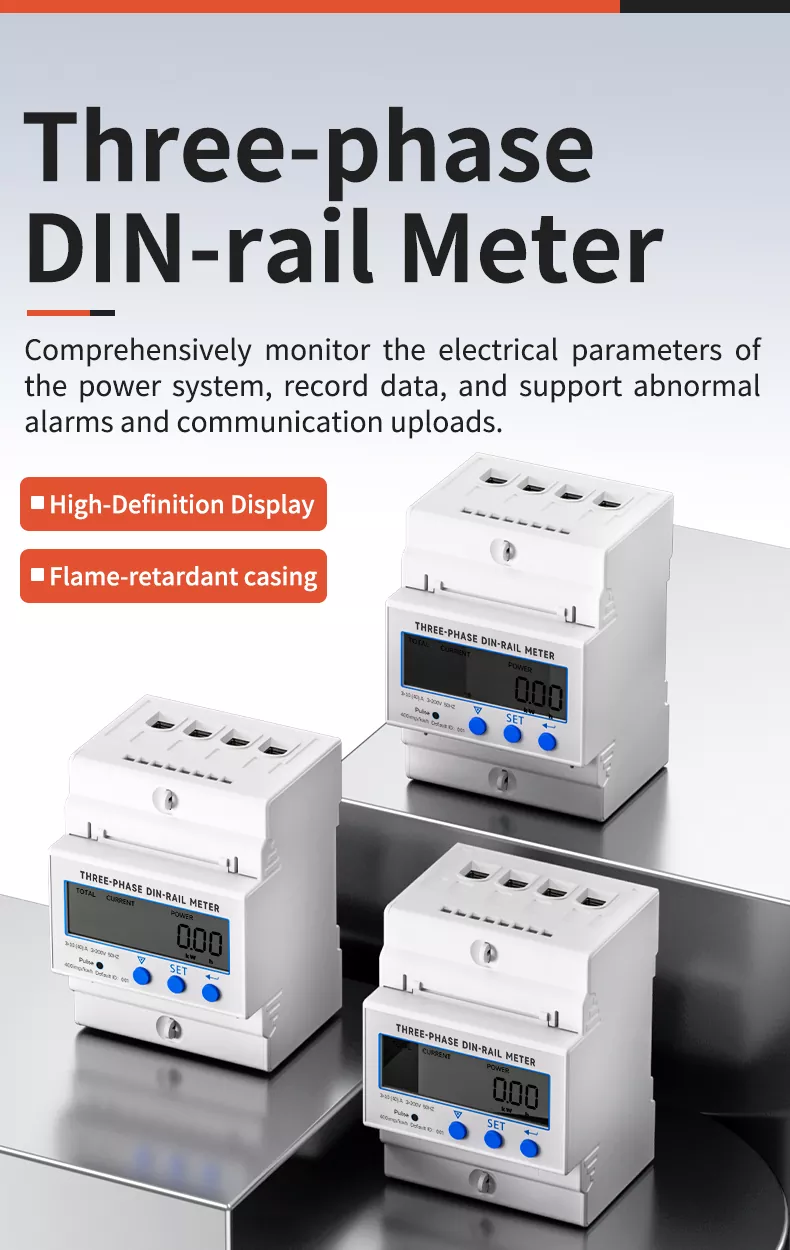

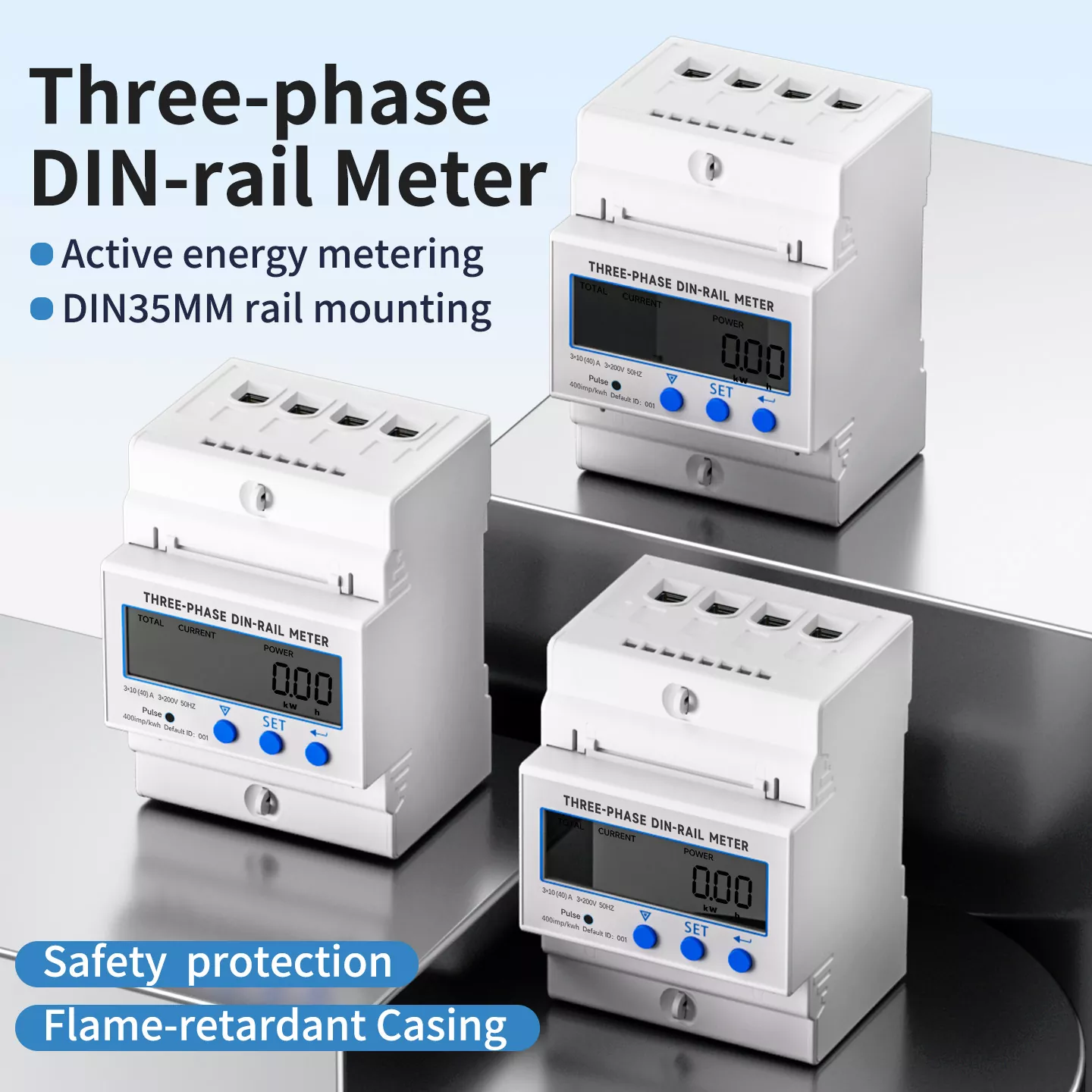

Medidor trifásico de trilho Din

O medidor trifásico de trilho DIN Eton é um instrumento de monitoramento multiparâmetro de alto desempenho projetado para sistemas de energia modernos. Ele integra tecnologia avançada de chip SMT (Surface Mount Technology) e circuitos integrados, permitindo medição precisa e em tempo real de parâmetros elétricos trifásicos com precisão de nível 0,5. Ele monitora de forma abrangente os dados do sistema de energia, registra o consumo de energia e oferece suporte a alarmes anormais e uploads de comunicação. Com sua estrutura compacta, carcaça retardadora de chamas e instalação padronizada em trilho DIN35mm, é a escolha ideal para monitoramento de parâmetros de energia em tempo real em automação industrial, gabinetes de distribuição e projetos de redes elétricas.

Introdução da empresa

Comprometida em fornecer serviços abrangentes para controle de automação industrial. Satisfaça as necessidades de todos os aspectos do sistema de energia com produtos de distribuição de energia inteligentes precisos, confiáveis, que economizam energia e ecologicamente corretos. Aderimos a um rigoroso controle de qualidade desde a pesquisa e desenvolvimento até a produção, garantindo que cada produto atenda aos padrões internacionais e nos esforçamos para ser um parceiro confiável para clientes globais na indústria de equipamentos de medição elétrica.

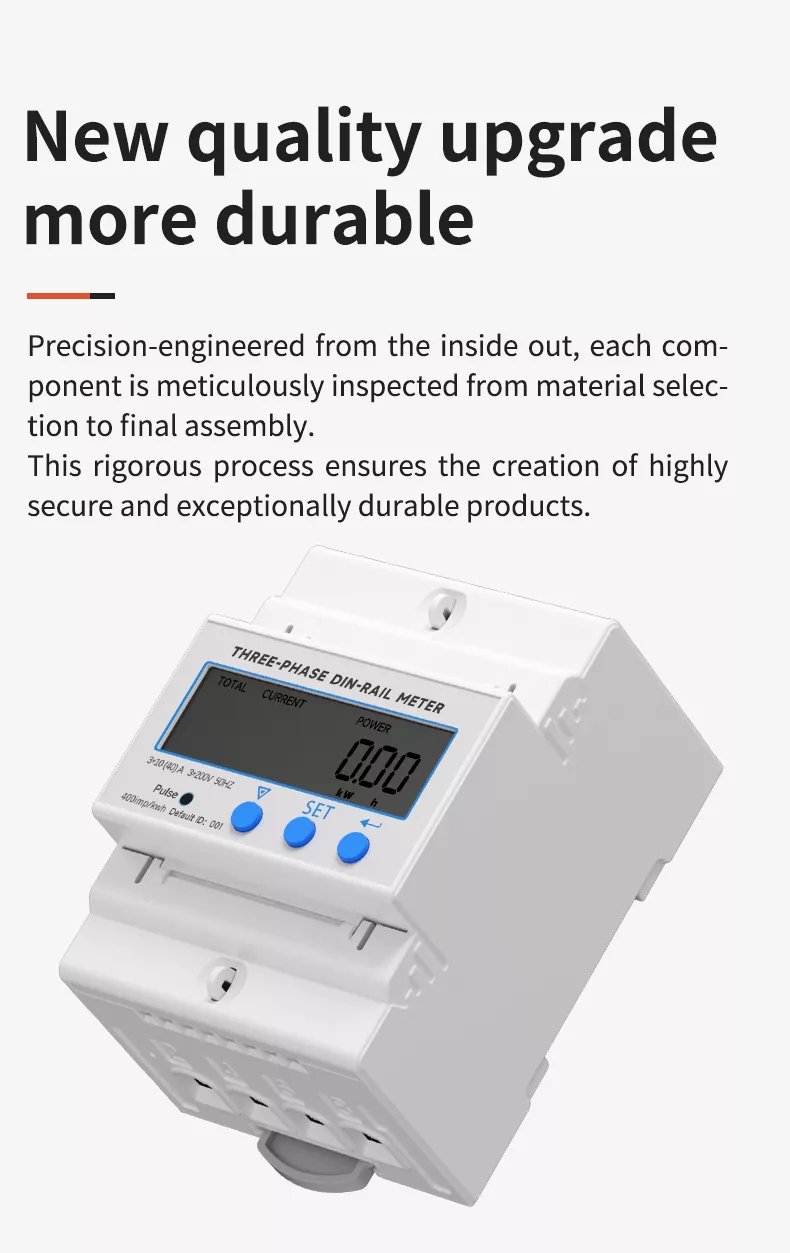

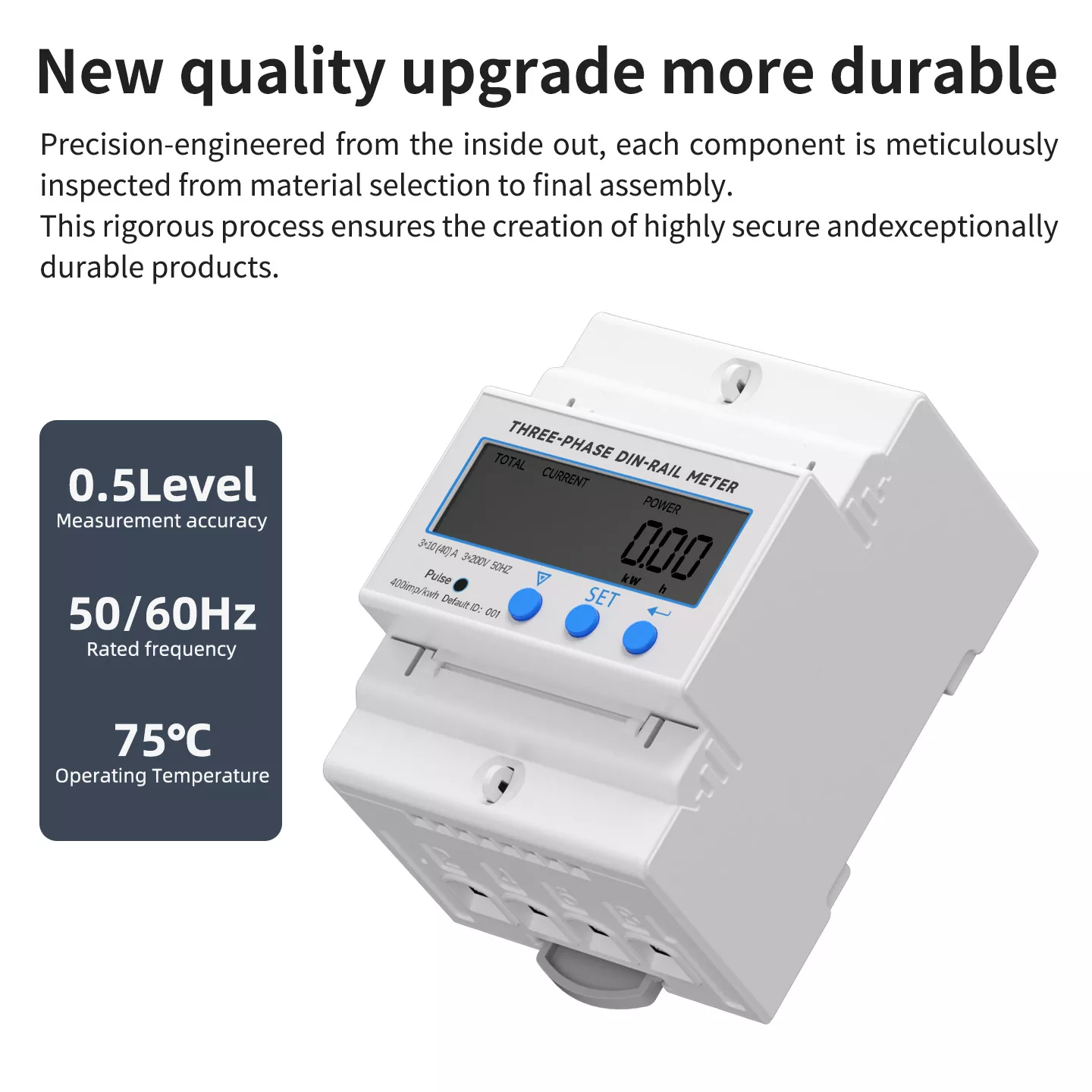

Nova atualização de qualidade e mais durável

Nosso medidor trifásico em trilho DIN passou por uma atualização abrangente de qualidade. Projetado com precisão de dentro para fora, cada componente é meticulosamente inspecionado - desde a seleção de matéria-prima de alta qualidade e processamento de precisão até a soldagem de cavacos SMT e montagem final. Este rigoroso processo de produção, combinado com testes de envelhecimento, elimina potenciais riscos de qualidade. O resultado é um produto altamente seguro, resistente à corrosão e excepcionalmente durável, capaz de operação estável a longo prazo, mesmo em ambientes industriais adversos, com temperaturas operacionais de curto prazo de até 75°C.

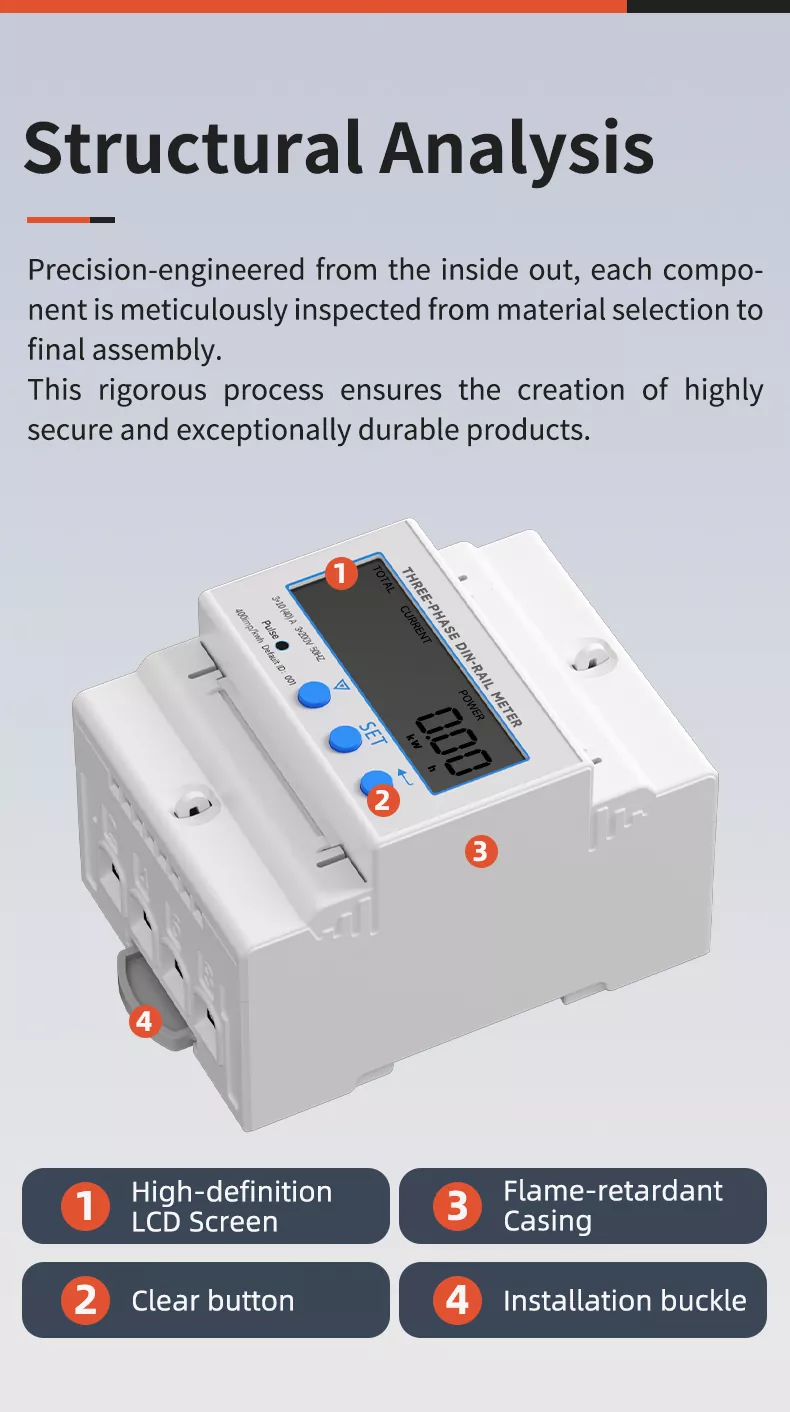

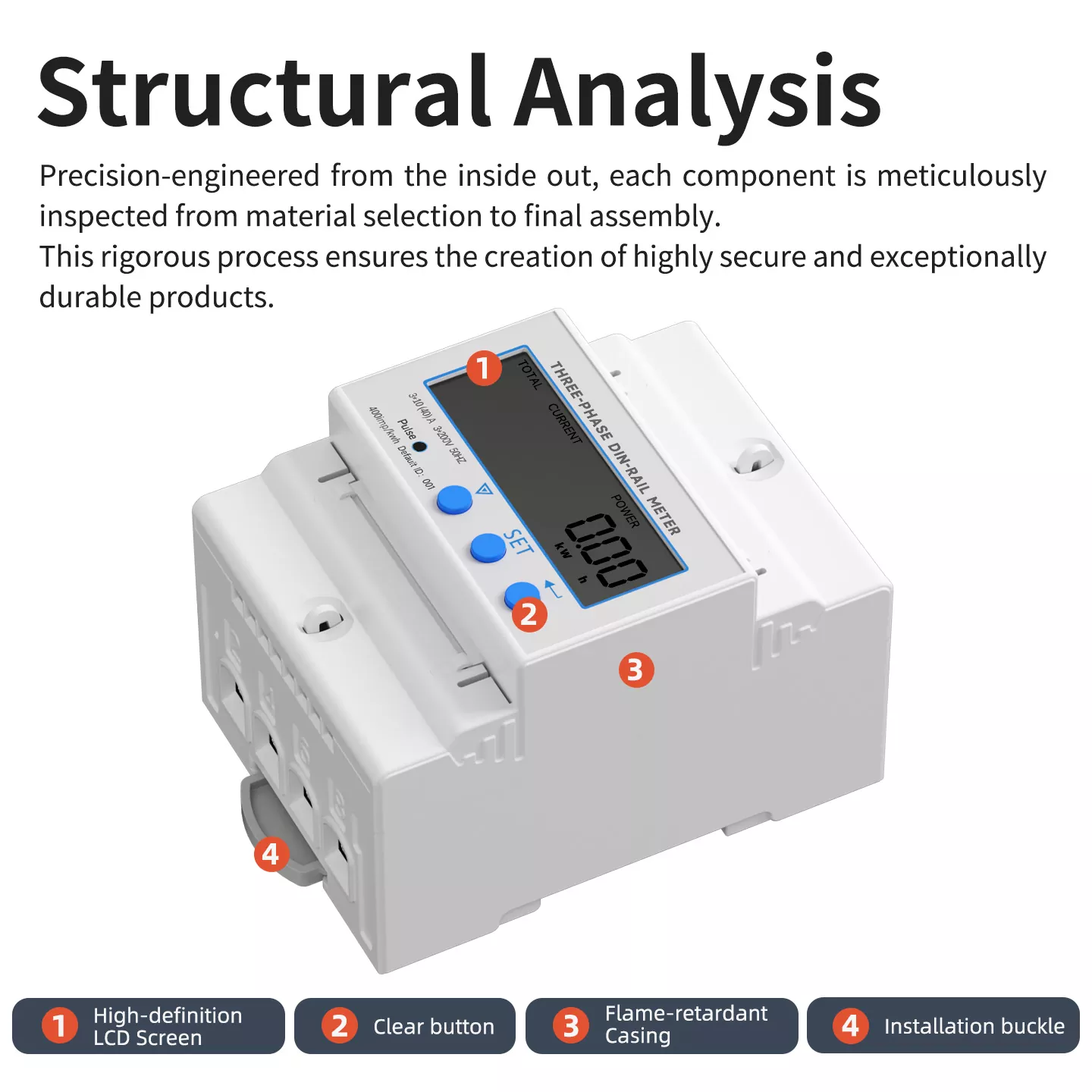

Análise Estrutural

O medidor trifásico em trilho DIN apresenta um design estrutural cientificamente otimizado, com quatro componentes principais trabalhando em harmonia:

1. Tela LCD de alta definição: A área de exibição principal para apresentação em tempo real de energia total, corrente, potência e outros dados.

2. Botões Clear: Botões sensíveis e de resposta rápida para configuração de parâmetros e troca de dados.

3. Invólucro retardador de chama: revestimento externo em ABS de alta resistência, fornecendo proteção estrutural e isolamento elétrico.

4. Fivela de instalação: Estrutura de encaixe integrada para fixação firme e sem ferramentas do trilho DIN35mm, facilitando a manutenção rápida.

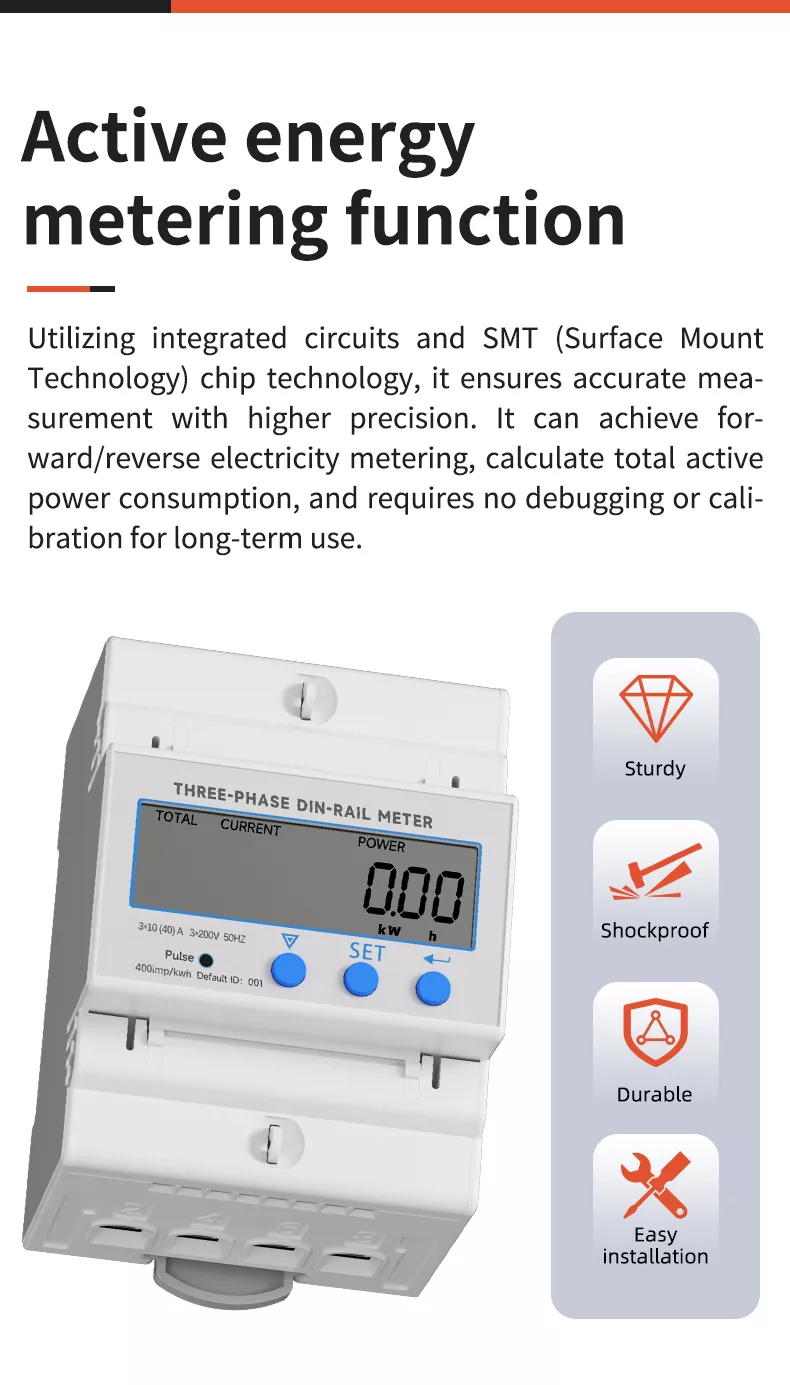

Chips de alta qualidade e medição precisa

Utilizando circuitos integrados avançados e tecnologia de chip SMT (Surface Mount Technology), este medidor garante uma precisão de medição incomparável. O chip de nível industrial de alto desempenho oferece velocidade de processamento rápida, alta sensibilidade e forte capacidade anti-interferência. Ele captura com precisão os parâmetros de energia em tempo real sem demora, suportando medição de eletricidade direta/reversa e calculando o consumo total de energia ativa. Não requer depuração ou calibração para uso a longo prazo, garantindo uma saída de dados estável e confiável, mesmo em ambientes eletromagnéticos complexos.

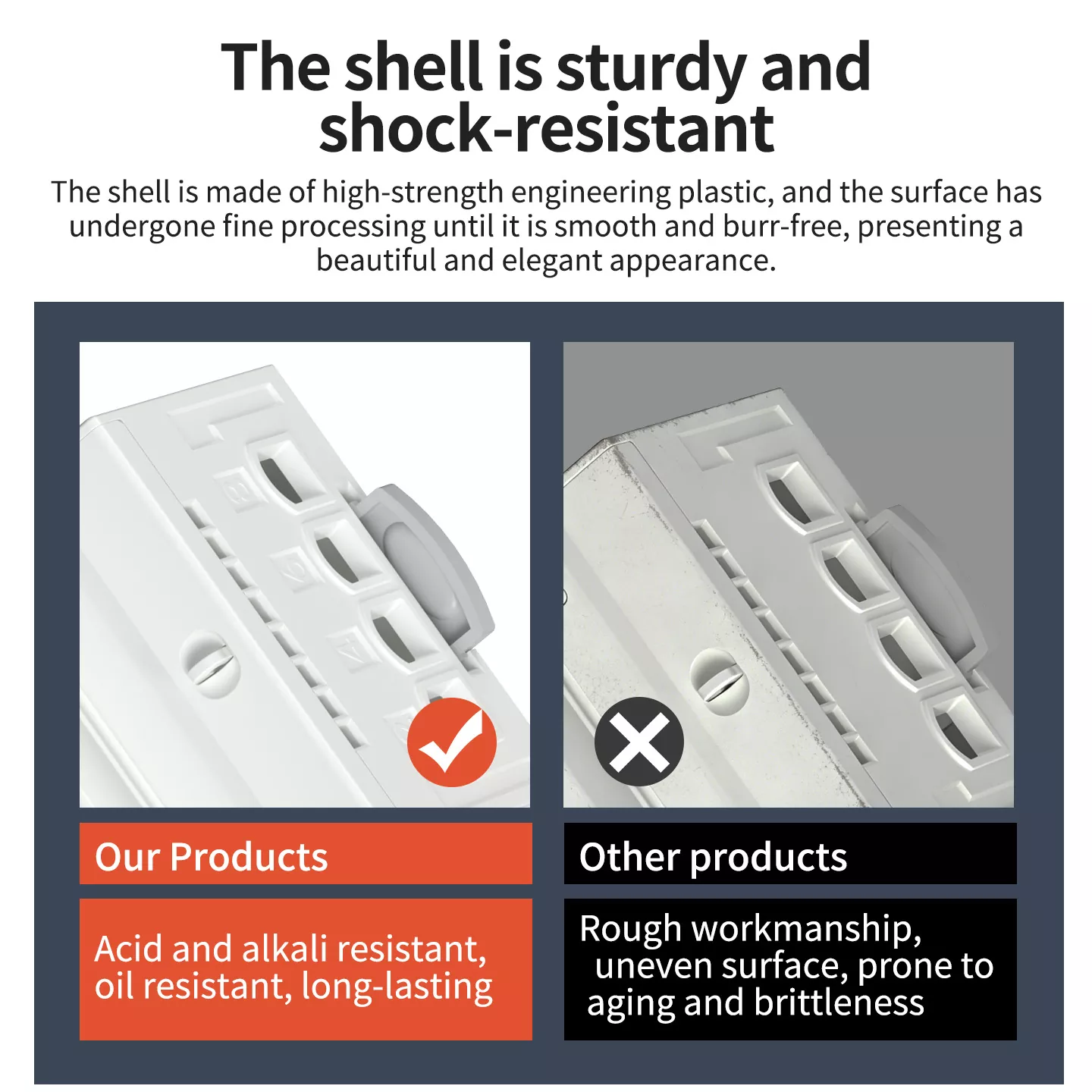

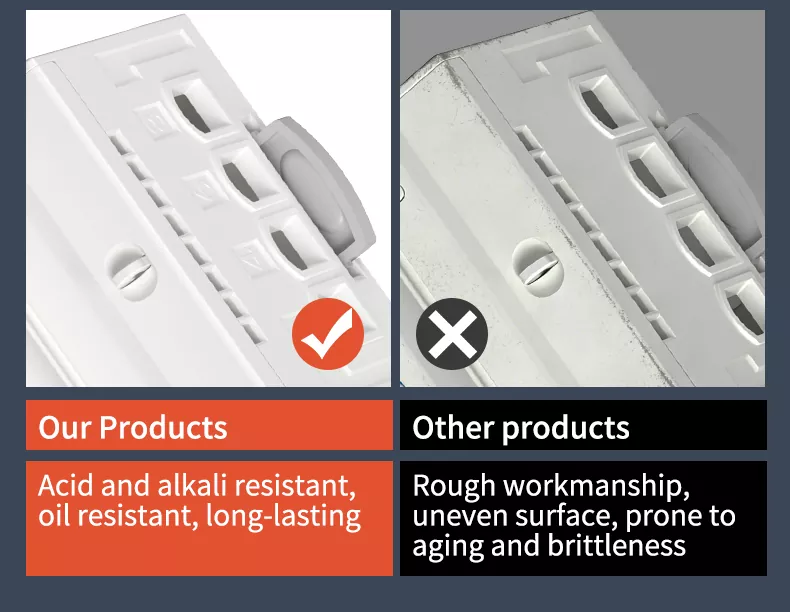

Nossos produtos versus outros produtos

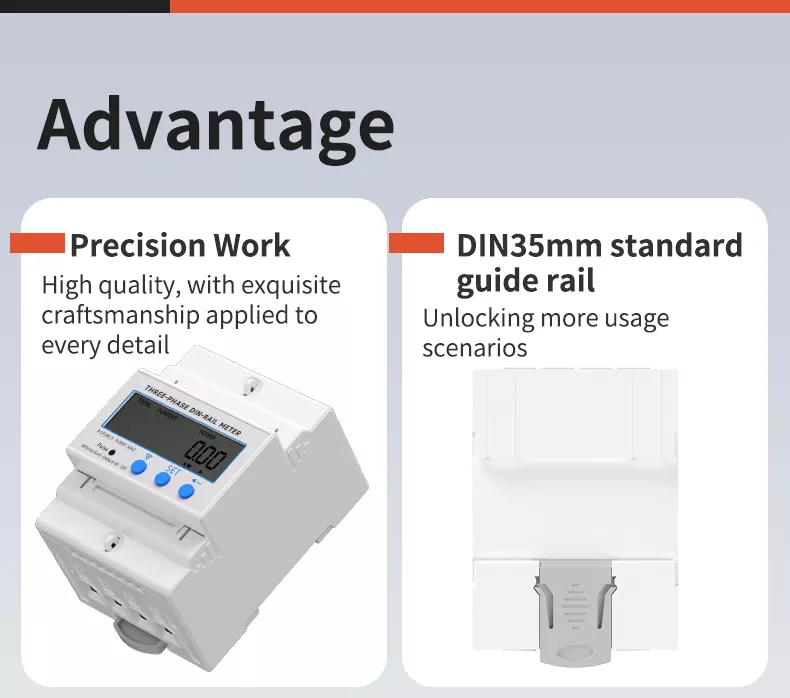

Vantagem Central

1. Trabalho de precisão: O acabamento requintado é aplicado a cada detalhe - desde o revestimento fosco liso até os blocos de terminais alinhados com precisão. Matérias-primas de alta qualidade garantem desempenho consistente em todos os lotes de produtos.

2. Trilho guia padrão DIN35mm: Compatível com trilhos guia DIN35mm universais, desbloqueando mais cenários de uso e simplificando a instalação.

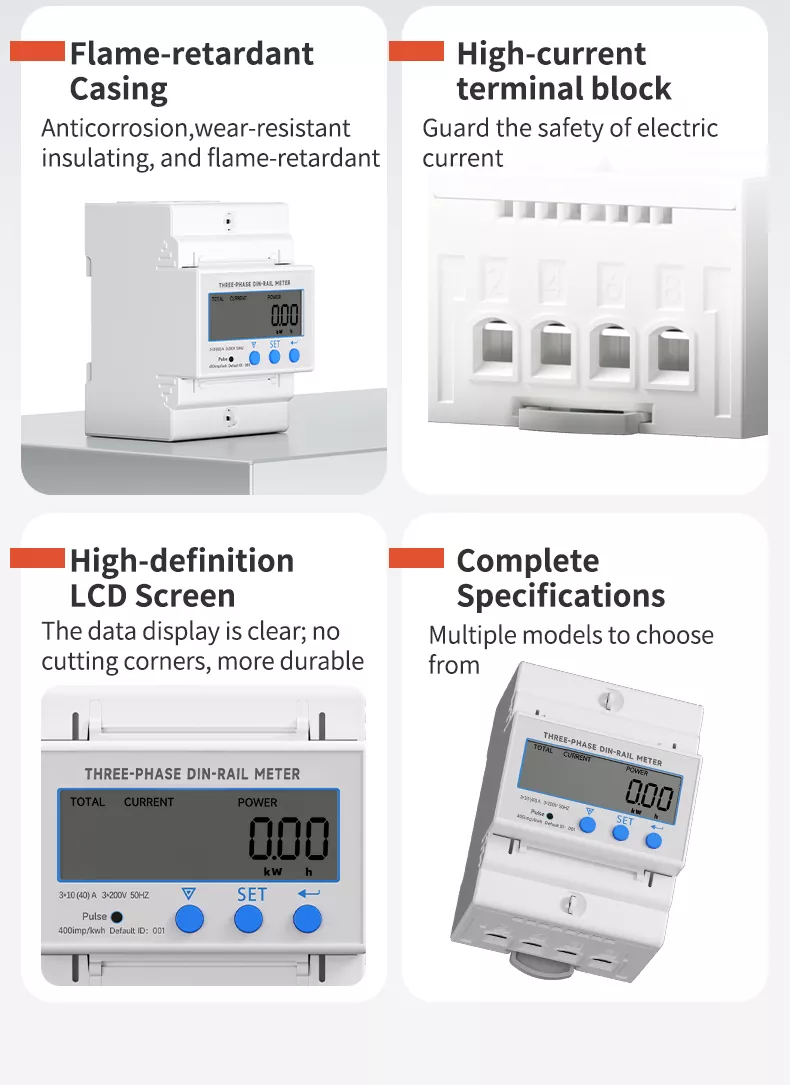

Quatro principais argumentos de venda

• Invólucro retardador de chamas: Feito de material ABS de alta qualidade, é anticorrosivo, resistente ao desgaste, isolante e retardador de chamas, prevenindo efetivamente riscos de incêndio causados ​​por curtos-circuitos ou sobrecargas.

• Bloco terminal de alta corrente: Terminais de cobre garantem forte condutividade, baixa perda de energia e segurança de corrente segura.

• Tela LCD de alta definição: Exibição de dados nítida, sem cantos cortantes, mais durável e fácil de ler.

• Especificações completas: Vários modelos para escolher, atendendo a diversas necessidades de aplicação.

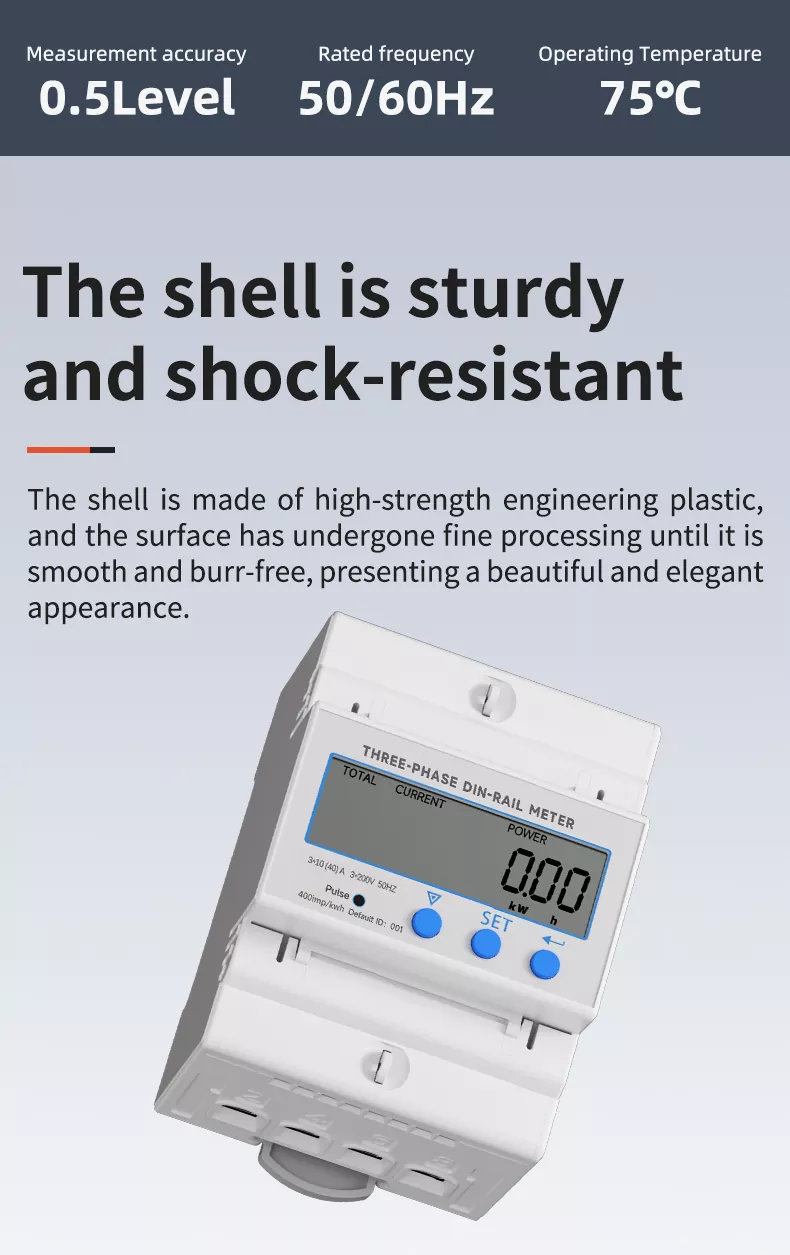

A casca é robusta e resistente a choques

A caixa do medidor é fabricada em plástico de engenharia de alta resistência, passando por um processamento de superfície fino para obter um acabamento liso e sem rebarbas, com uma aparência elegante e moderna. Possui excelente desempenho à prova de choque e resistência à compressão, capaz de suportar vibrações mecânicas e leves impactos comuns em locais industriais sem danos estruturais ou degradação de desempenho. Além disso, a resistência do material a ácidos e álcalis garante uma longa vida útil em vários ambientes de trabalho complexos.

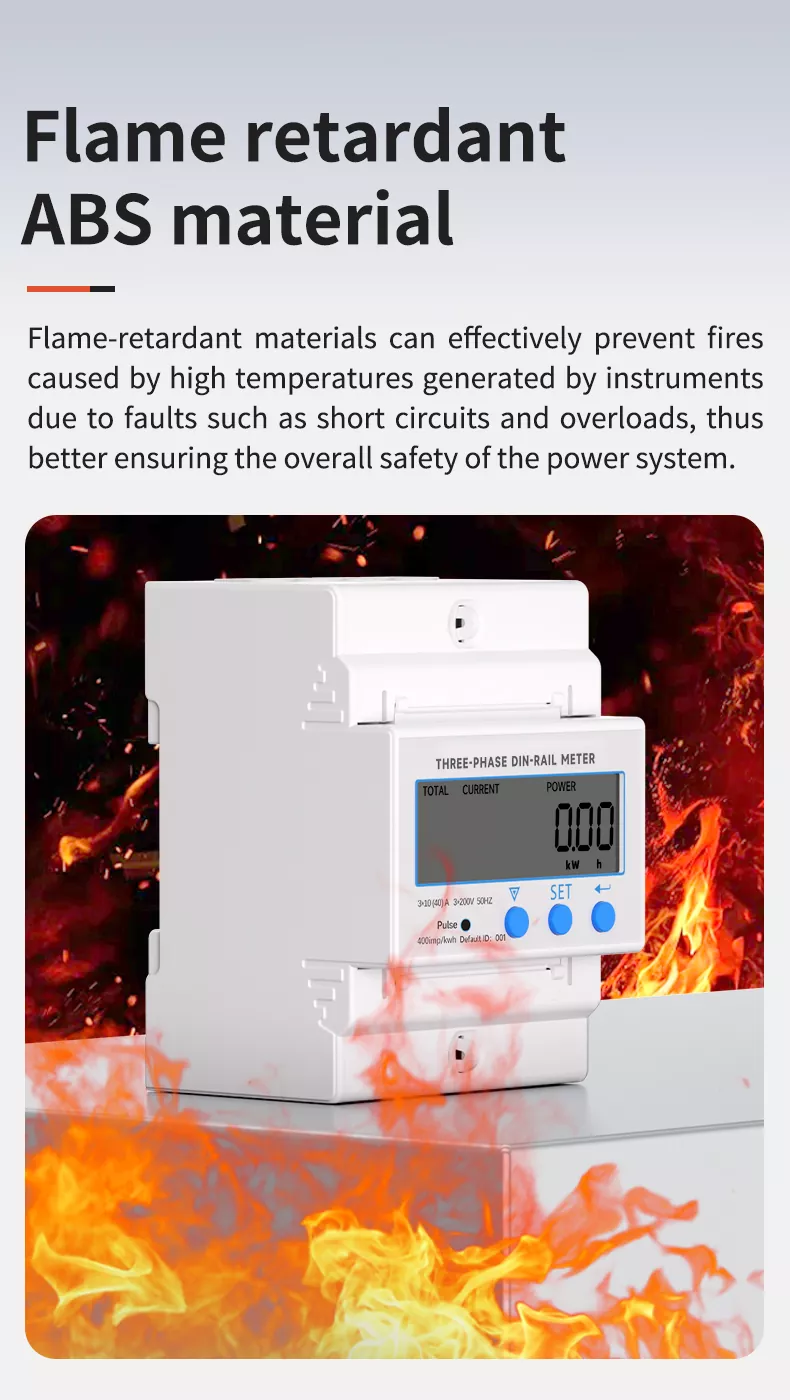

Material ABS retardador de chama

Adotando plástico de engenharia ABS retardador de chamas de alta qualidade, o invólucro do medidor atende a rigorosos padrões de segurança. Materiais retardadores de chama podem inibir efetivamente a combustão e prevenir a propagação do fogo causada por altas temperaturas geradas por falhas de instrumentos, como curtos-circuitos e sobrecargas. Este projeto elimina fundamentalmente os riscos de segurança contra incêndio, fornecendo uma garantia de segurança confiável para todo o sistema de energia e tornando-o adequado para uso em ambientes industriais e comerciais propensos a incêndios.

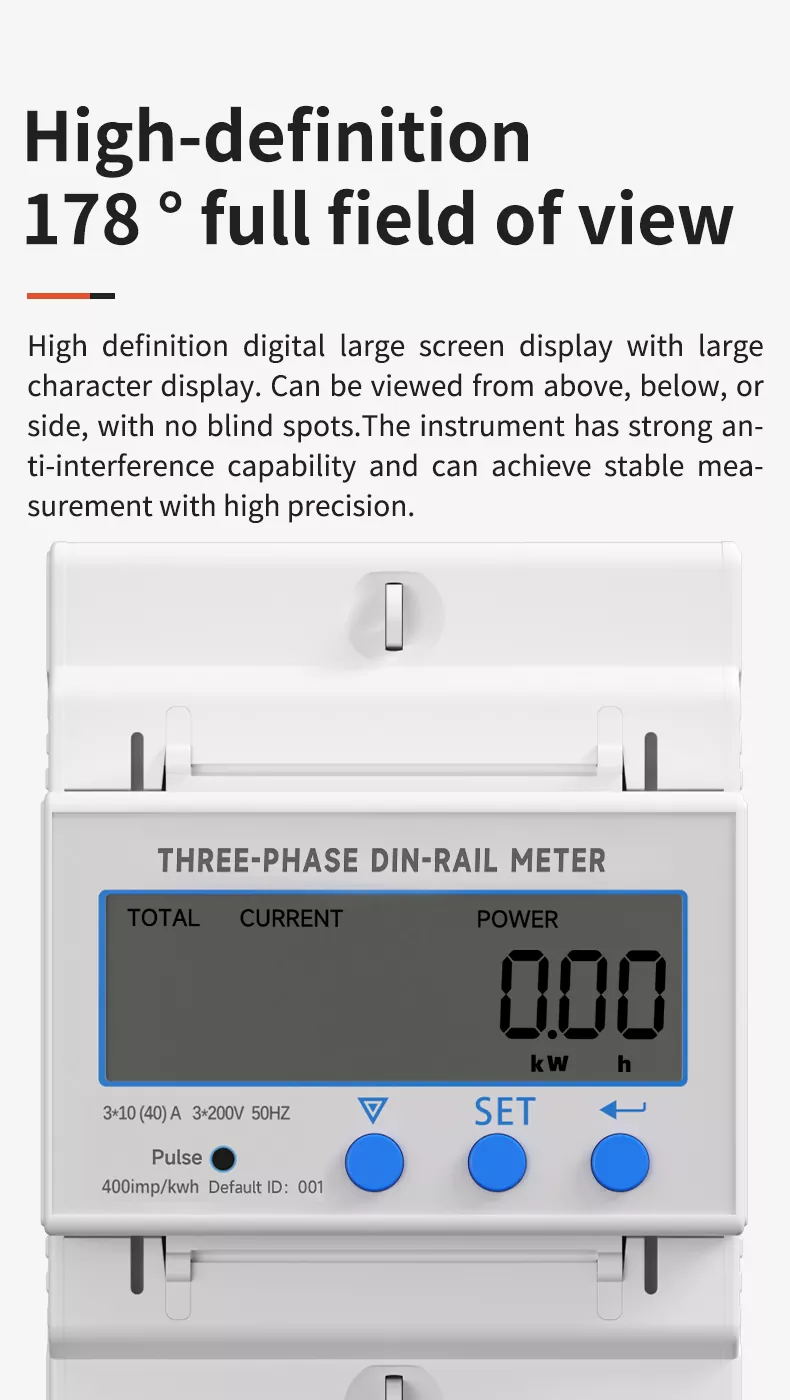

Campo de visão completo de alta definição de 178°

Equipado com um display LED digital de alta definição, este medidor apresenta caracteres grandes e brilhantes para uma clareza incomparável. A tela suporta um ângulo de visão total de 178° – legível de cima, de baixo ou de qualquer lado sem pontos cegos – garantindo que os operadores possam ler dados críticos com rapidez e precisão de qualquer posição. A forte capacidade anti-interferência do instrumento garante medição e exibição estáveis ​​mesmo nos ambientes eletromagnéticos mais complexos.

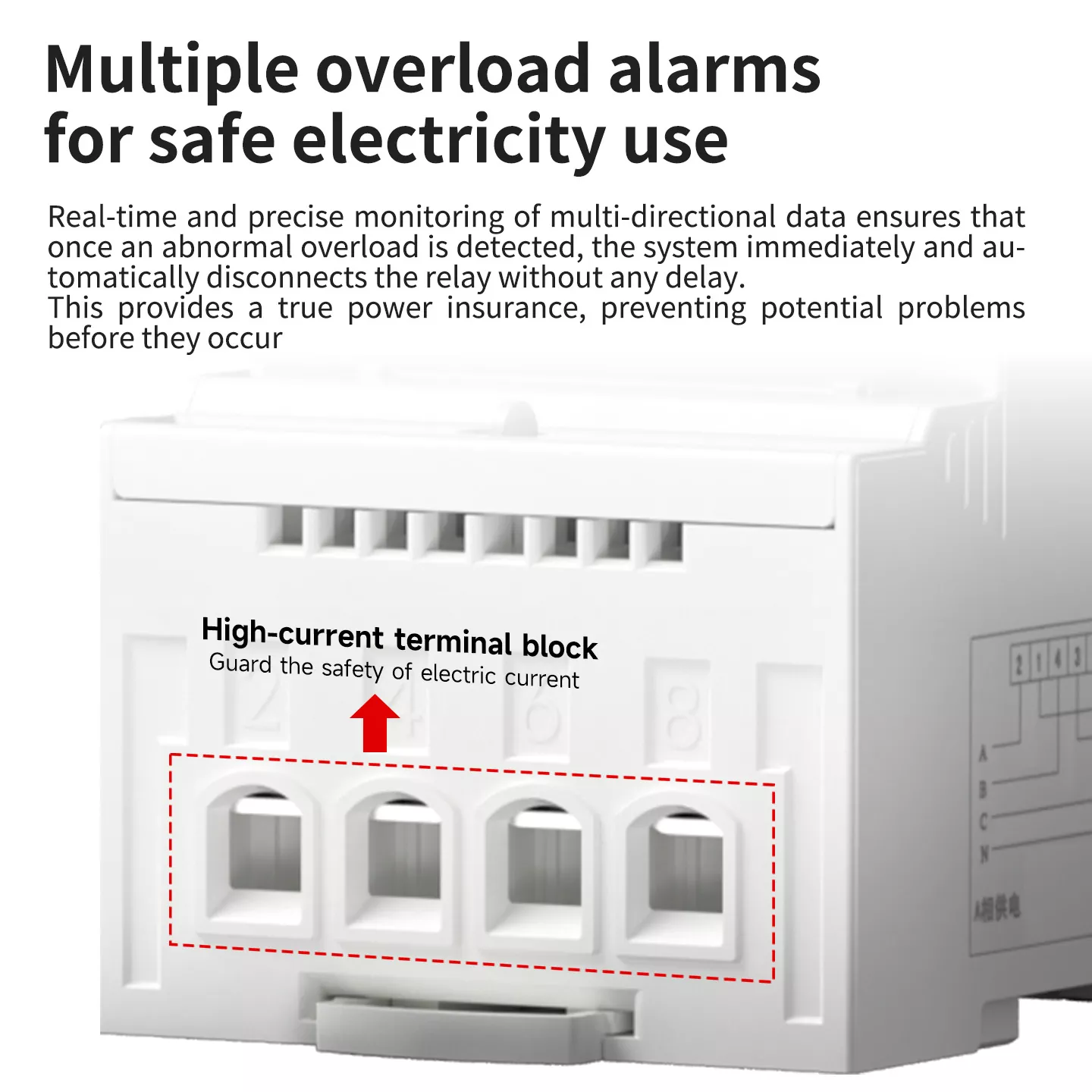

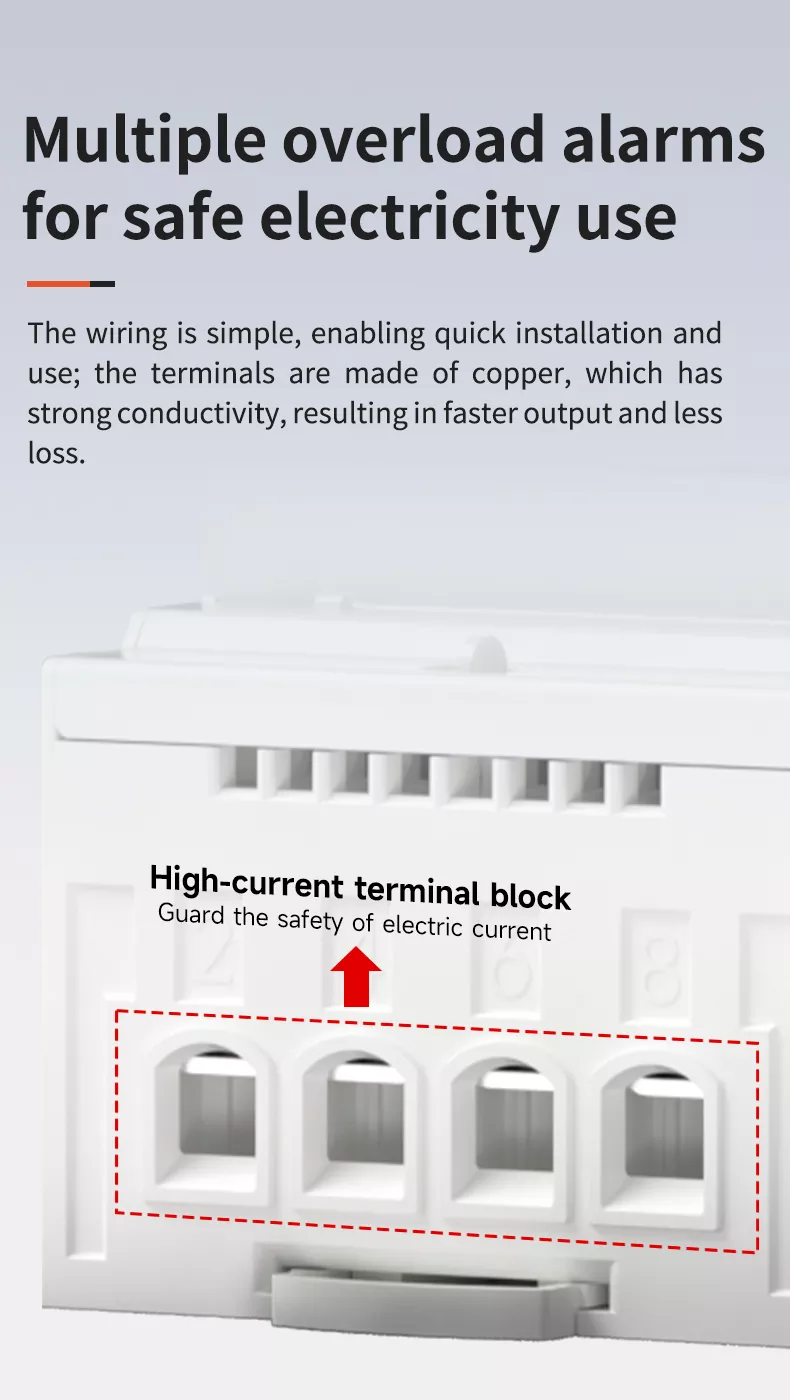

Vários alarmes de sobrecarga para uso seguro de eletricidade

A fiação é simples, permitindo rápida instalação e utilização; os terminais são feitos de cobre, que possui forte condutividade, resultando em saída mais rápida e menos perdas. O bloco terminal de alta corrente protege a segurança da corrente elétrica, enquanto múltiplas funções de alarme de sobrecarga fornecem avisos em tempo real para condições anormais de energia, evitando efetivamente danos ao equipamento e garantindo o uso seguro da eletricidade.

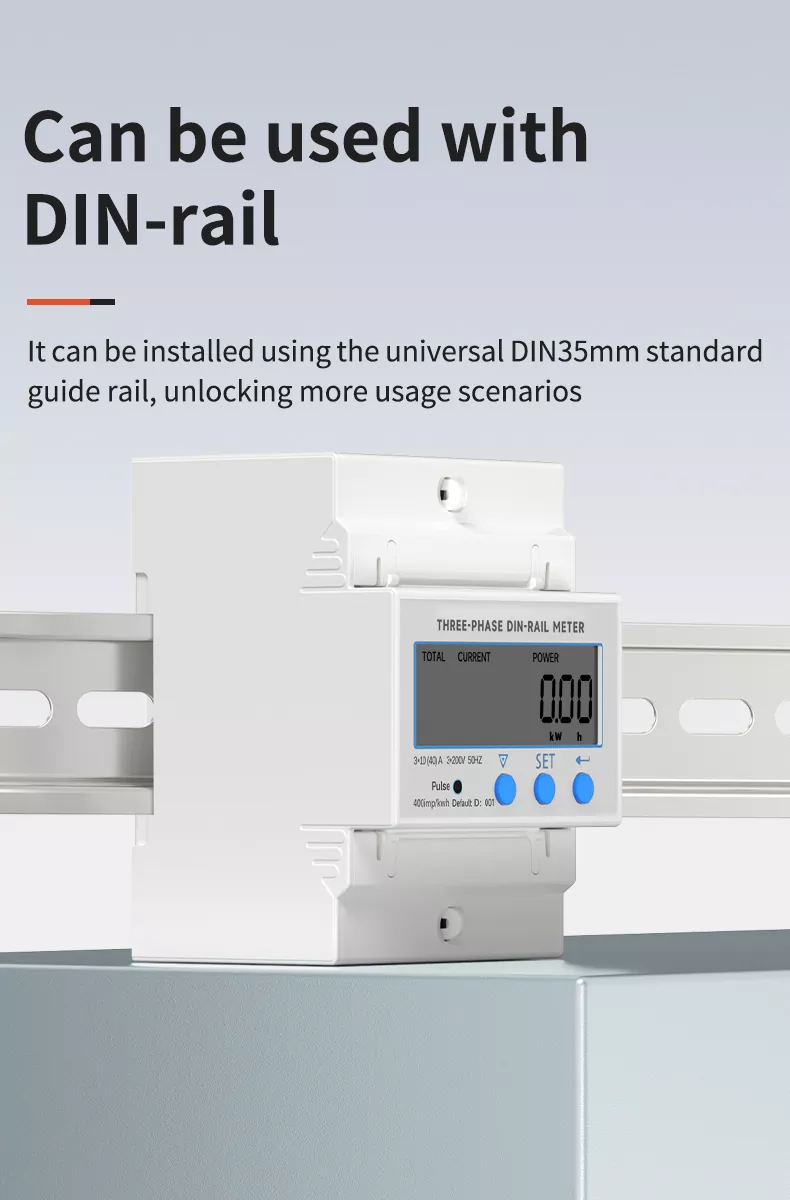

Pode ser usado com trilho DIN

Ele pode ser instalado usando o trilho-guia universal padrão DIN35mm, desbloqueando mais cenários de uso. A fivela de instalação de encaixe permite montagem e desmontagem sem ferramentas, tornando-a conveniente para instalação, manutenção e substituição em gabinetes de distribuição e painéis de controle industriais.

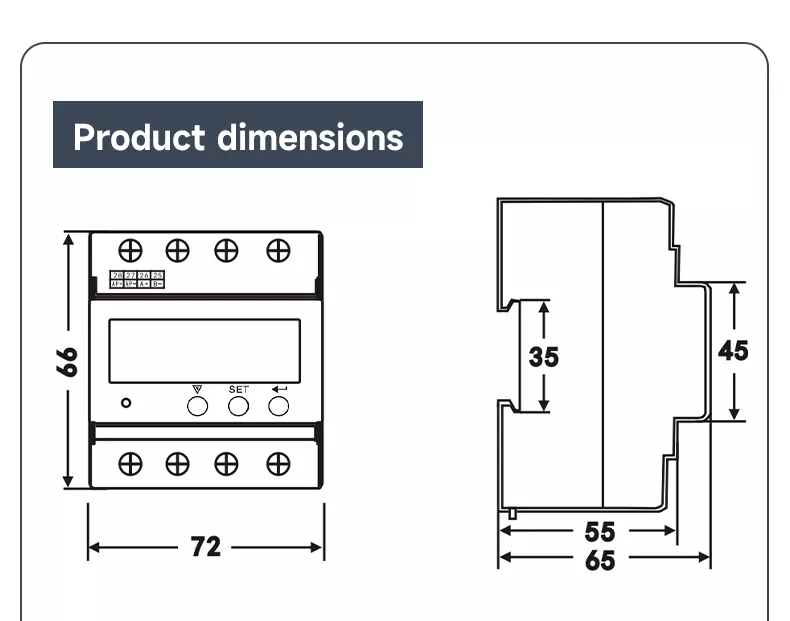

Dimensões do produto

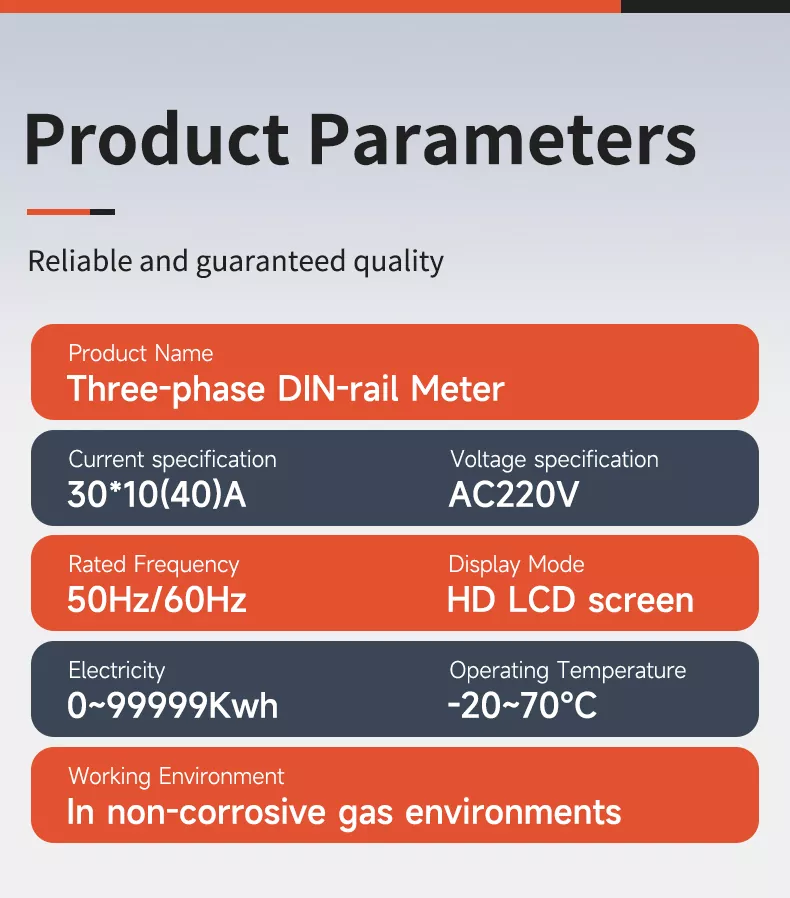

Parâmetros do produto

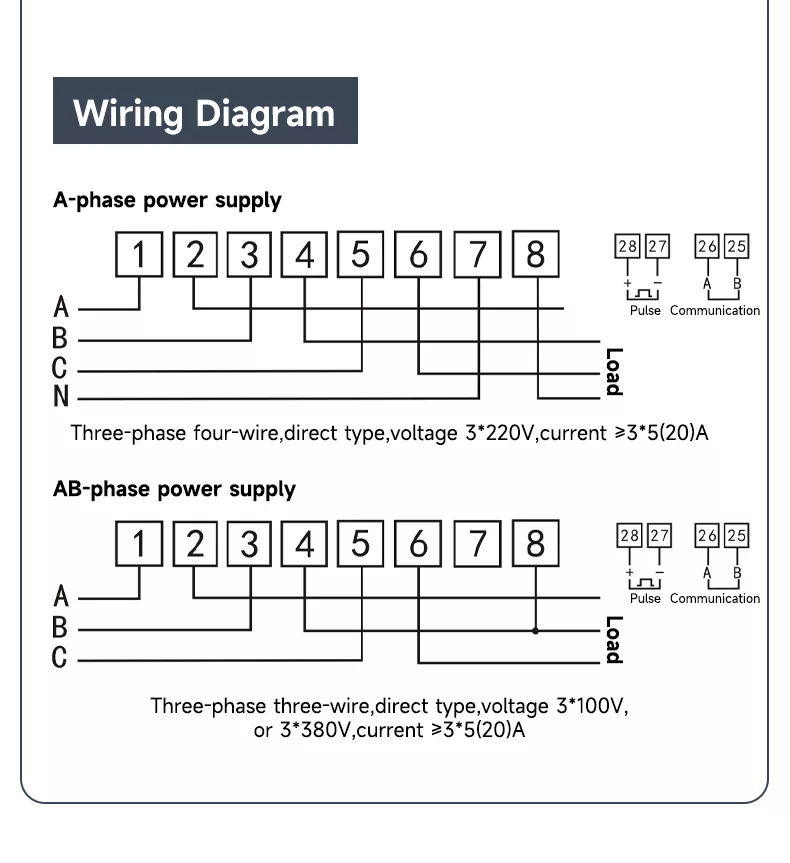

Diagrama de fiação

Uma fonte de alimentação de fase (trifásica de quatro fios, tipo direto)

Tensão: 3×220V

Corrente: ≥3×5(20)A

Conecte os terminais 1 8 às fases A/B/C/N e carga, com terminais de pulso e comunicação (25 28) para saída de dados.

Fonte de alimentação de fase AB (trifásico, três fios, tipo direto)

Tensão: 3×100V ou 3×380V

Corrente: ≥3×5(20)A

Conecte os terminais 1 8 às fases A/B/C e carga, com terminais de pulso e comunicação (25 28) para saída de dados.

O design de fiação simplificado com marcações claras nos terminais garante uma instalação rápida e sem erros, adequada tanto para eletricistas profissionais quanto para pessoal de manutenção no local.

Certificação Autorizada

O medidor trifásico de trilho DIN passou por inspeções profissionais multipartidárias, incluindo testes rigorosos do Instituto de Metrologia de Jiangsu, e obteve certificações oficiais como MA e CNAS. Um rigoroso controle de qualidade é implementado em todo o processo de produção – desde a aquisição de matéria-prima até a entrega do produto acabado – para garantir que cada medidor atenda aos padrões nacionais e internacionais de qualidade e segurança. Este sistema de certificação confiável oferece uma garantia sólida para compras em grandes quantidades e cooperação de longo prazo com clientes globais.

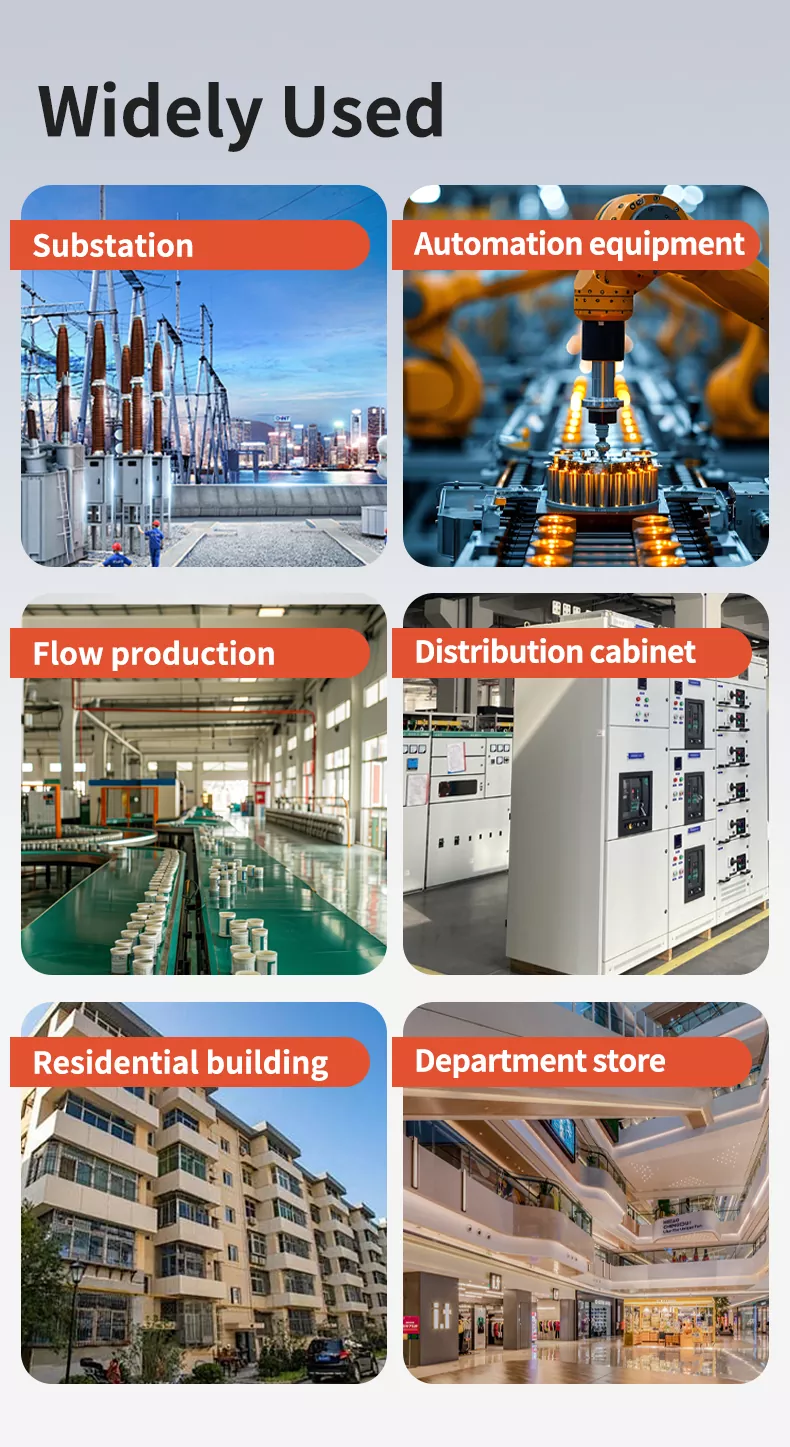

Amplamente utilizado

O medidor trifásico em trilho DIN é uma solução de monitoramento versátil amplamente aplicada em vários setores:

• Subestação: Monitoramento em tempo real da tensão da rede, corrente e estabilidade de energia.

• Equipamentos de Automação: Monitoramento de parâmetros de potência para robôs industriais e máquinas CNC.

• Produção em fluxo: Rastreamento do status da energia para otimizar a eficiência e a segurança da linha de produção.

• Gabinete de Distribuição: Componente central de monitoramento para sistemas de distribuição de energia em baixa tensão.

• Prédio Residencial: Monitoramento de alimentação trifásica para conjuntos comerciais e residenciais.

• Loja de departamentos: Garantindo fornecimento de energia estável para elevadores, iluminação e equipamentos críticos.

Perguntas frequentes (6 itens)

1.Quais parâmetros este medidor pode medir?

É um medidor multifuncional que pode medir em tempo hábil tensão trifásica, corrente, potência e energia ativa com alta precisão e suporta medição de eletricidade direta/reversa.

2. Suporta funções de alarme?

Sim, possui múltiplas funções de alarme de sobrecarga para fornecer avisos em tempo real para condições anormais de energia, garantindo o uso seguro da eletricidade.

3.Qual é o método de instalação?

Ele usa um método de instalação de encaixe compatível com o trilho-guia padrão universal DIN35mm, sem necessidade de ferramentas adicionais.

4. A tela é visível sob luz solar intensa ou iluminação industrial?

Sim, possui um display LCD de alto brilho com ângulo de visão total de 178°, garantindo visibilidade clara dos dados de qualquer direção, mesmo em condições de luz forte.

5. Suporta uploads de comunicação?

Sim, suporta uploads de comunicação através de terminais dedicados, permitindo a coleta e monitoramento remoto de dados.

6.Qual é a precisão da medição?

Adota alta precisão de nível 0,5, que atende aos requisitos de medição industrial e medição legal.
