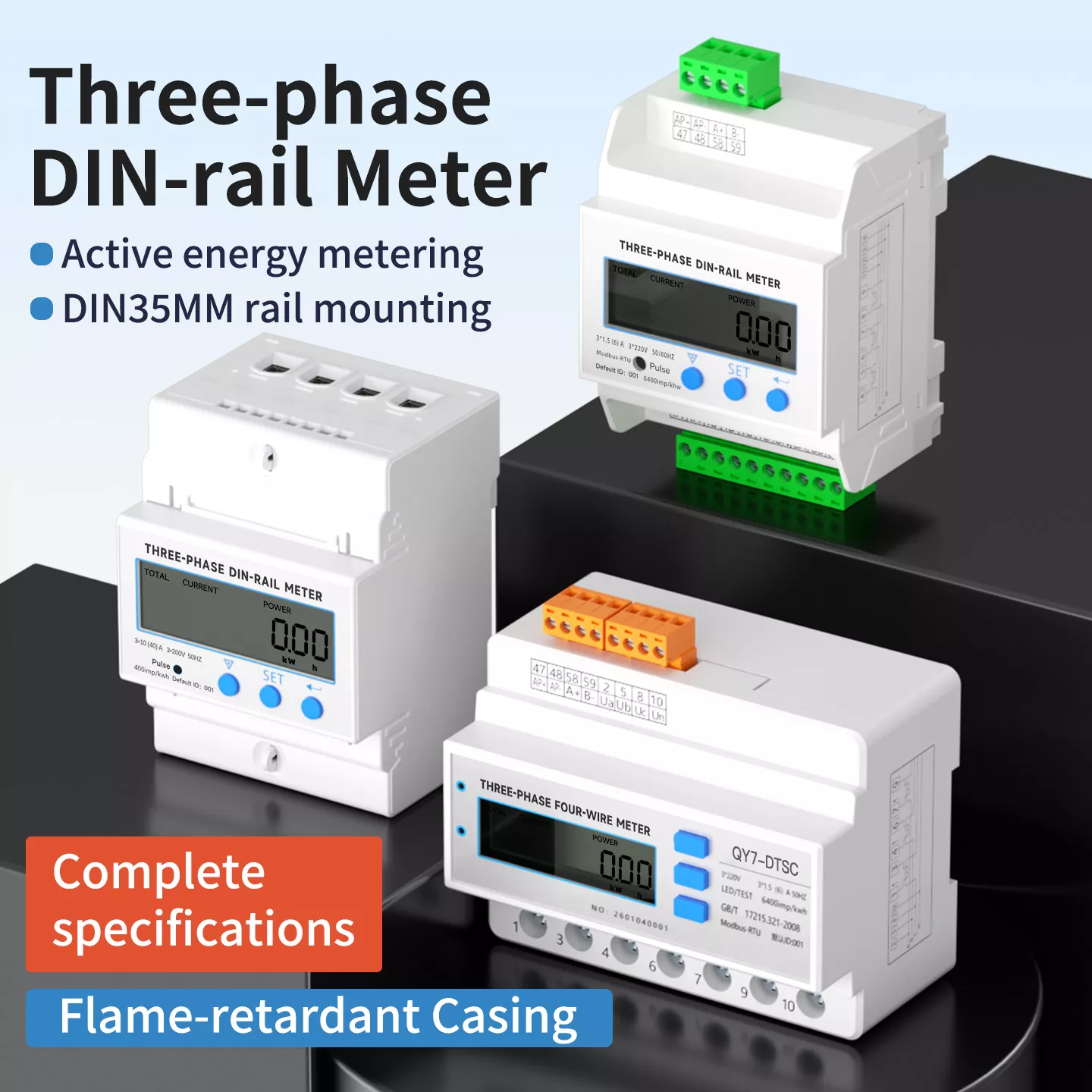

Medidor multifuncional trifásico do transformador do trilho do ruído 4p

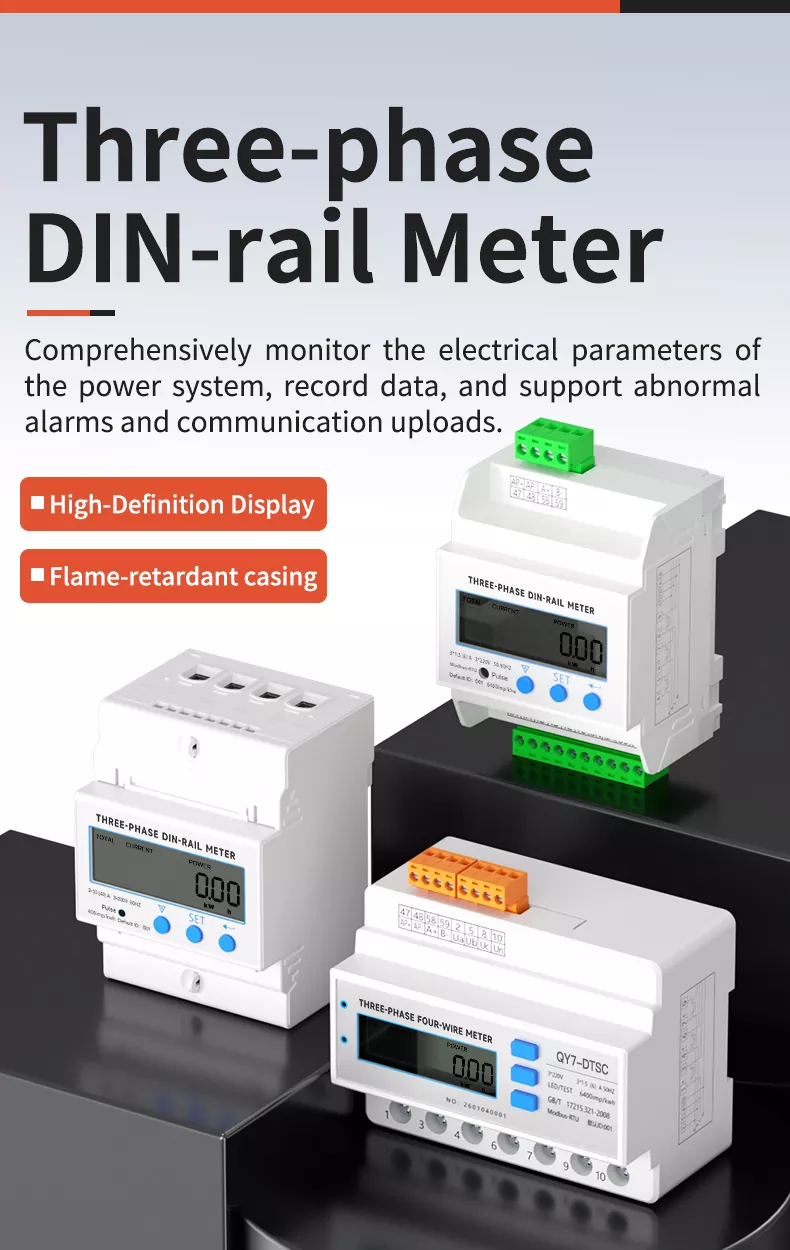

Nosso medidor multifuncional trifásico com transformador em trilho DIN 4P é um medidor de energia inteligente de alta precisão projetado para monitoramento abrangente dos parâmetros elétricos do sistema de energia. Ele suporta gravação de dados em tempo real, notificações de alarmes anormais e uploads de comunicação Modbus RTU. Adotando circuitos integrados e tecnologia de chip SMT, garante medição precisa com precisão de 0,5 nível. O invólucro ABS retardador de chama é resistente a ácidos e álcalis, resistente a óleo e de longa duração. É amplamente utilizado em automação industrial, distribuição de energia, gerenciamento de energia e outros cenários, fornecendo suporte de dados confiável para operação de energia segura e eficiente.

INTRODUÇÃO DA EMPRESA

Comprometida em fornecer serviços abrangentes para controle de automação industrial. Satisfaça as necessidades de todos os aspectos do sistema de energia com produtos de distribuição de energia inteligentes precisos, confiáveis, que economizam energia e ecologicamente corretos. Aderimos a um rigoroso controle de qualidade desde a pesquisa e desenvolvimento até a produção, garantindo que cada produto atenda aos padrões internacionais e nos esforçamos para ser um parceiro confiável para clientes globais na indústria de equipamentos de medição elétrica.

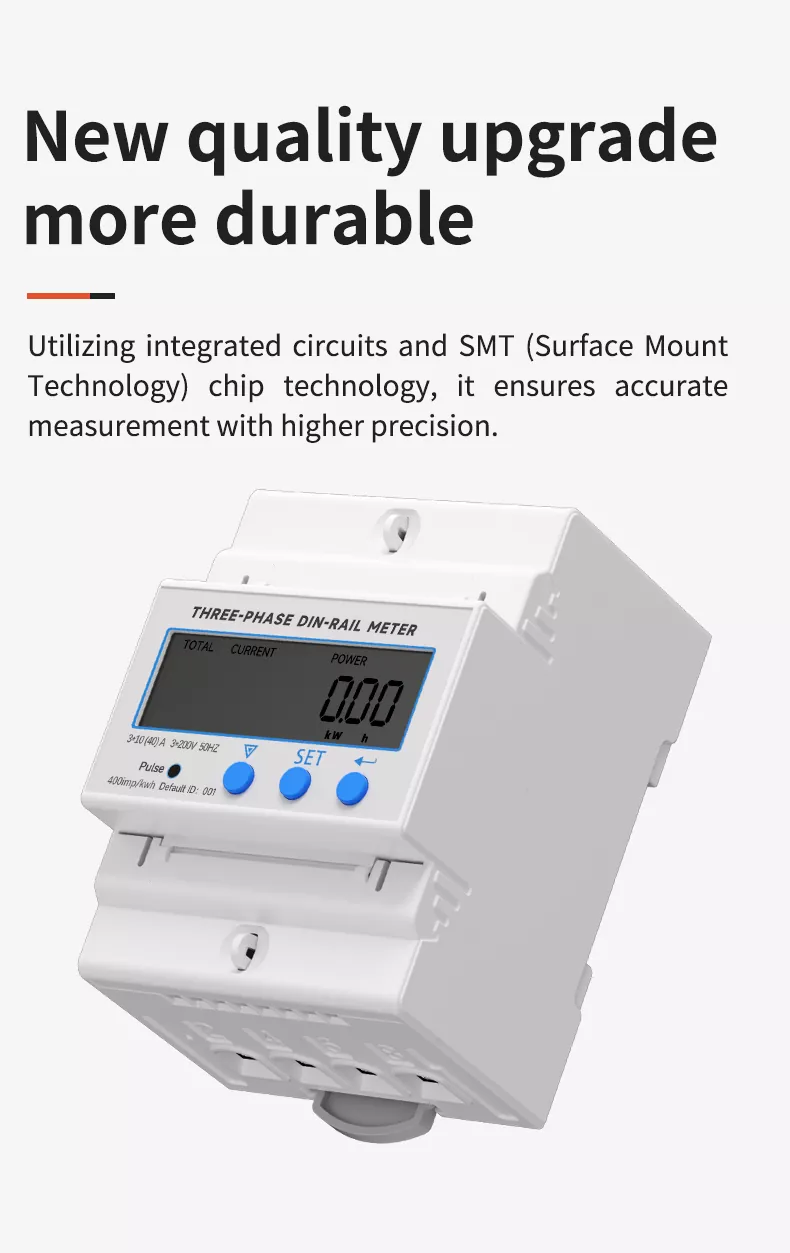

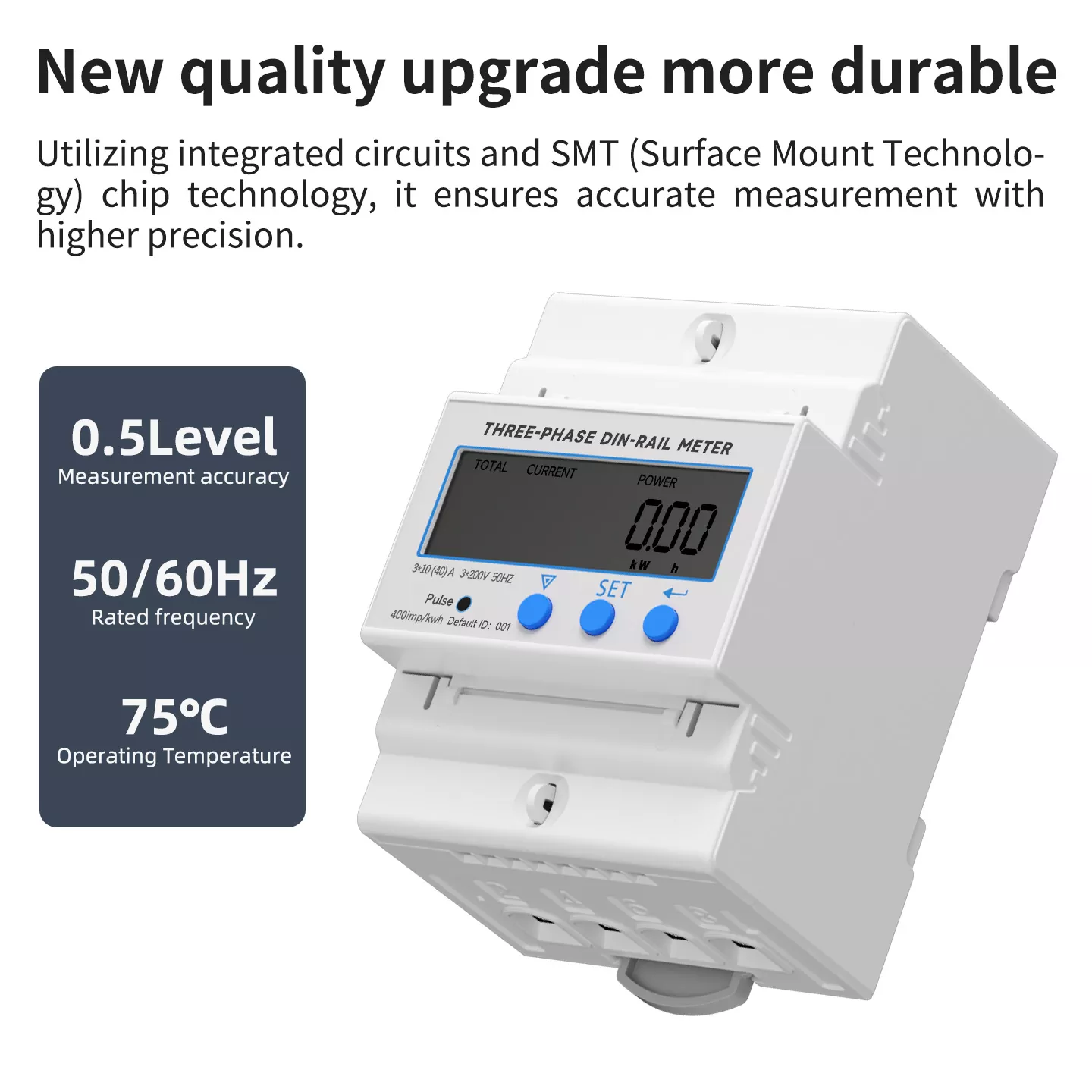

NOVA ATUALIZAÇÃO DE QUALIDADE E MAIS DURÁVEL

Nosso medidor trifásico em trilho DIN passou por uma atualização completa de qualidade. Utilizamos circuitos integrados e tecnologia de chip SMT para garantir maior precisão e estabilidade de medição. O invólucro é feito de material ABS retardador de chama de alta resistência, que é resistente a ácidos e álcalis, resistente a óleo, antienvelhecimento e à prova de choque. Cada produto passa por rigorosos testes de envelhecimento, calibração de precisão e teste de tensão de resistência antes de sair da fábrica. Pode operar de forma estável por um longo período em ambientes industriais adversos, com desempenho de segurança mais forte e vida útil mais longa.

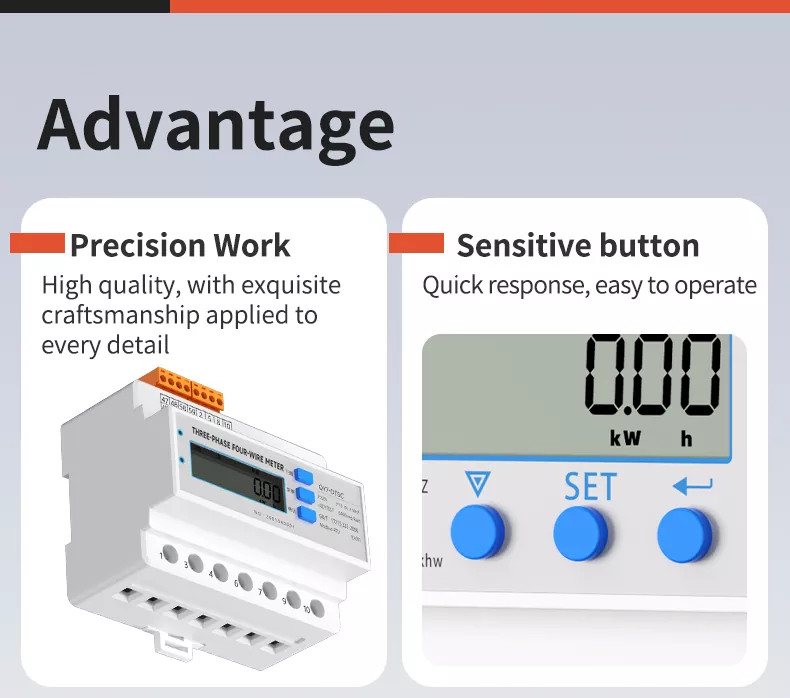

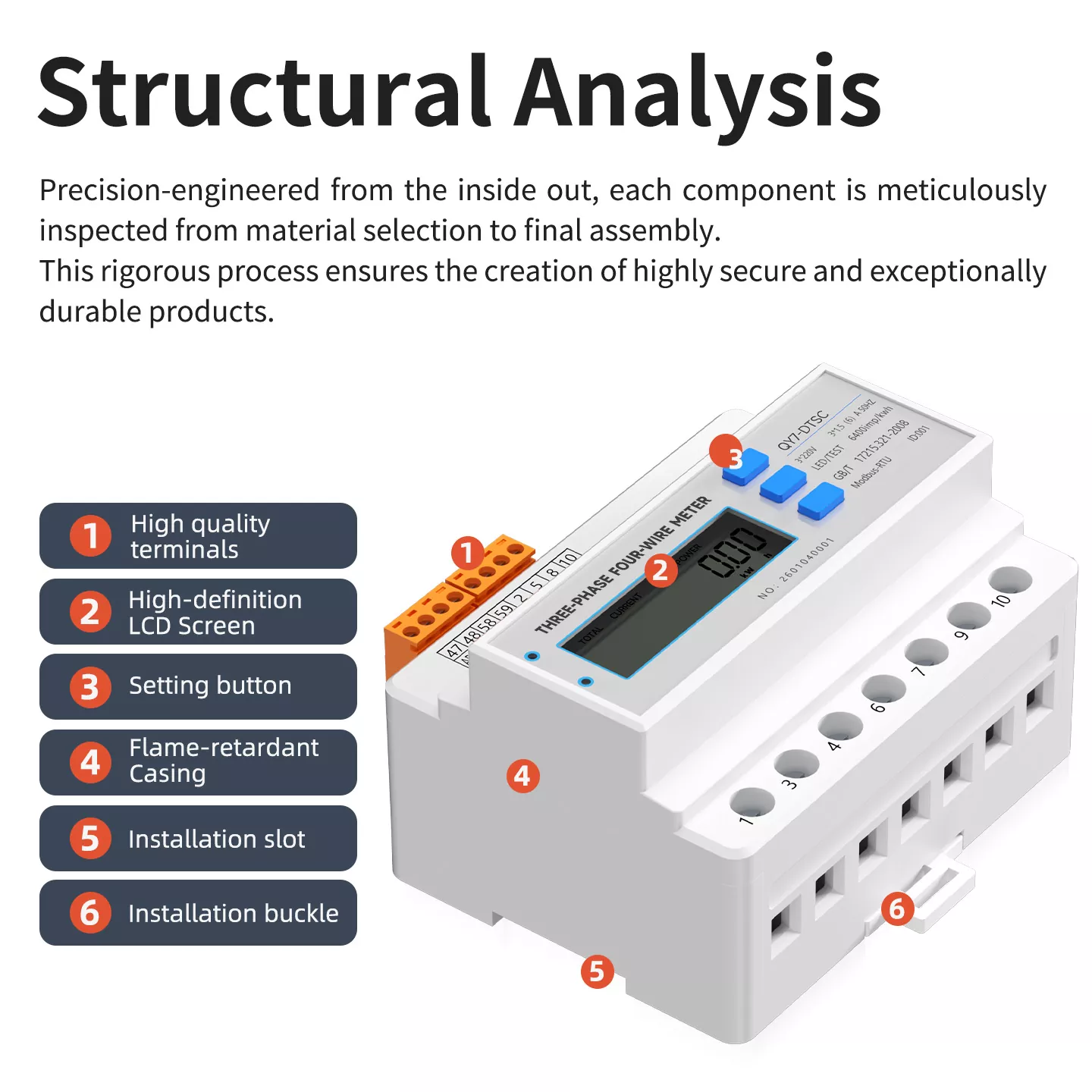

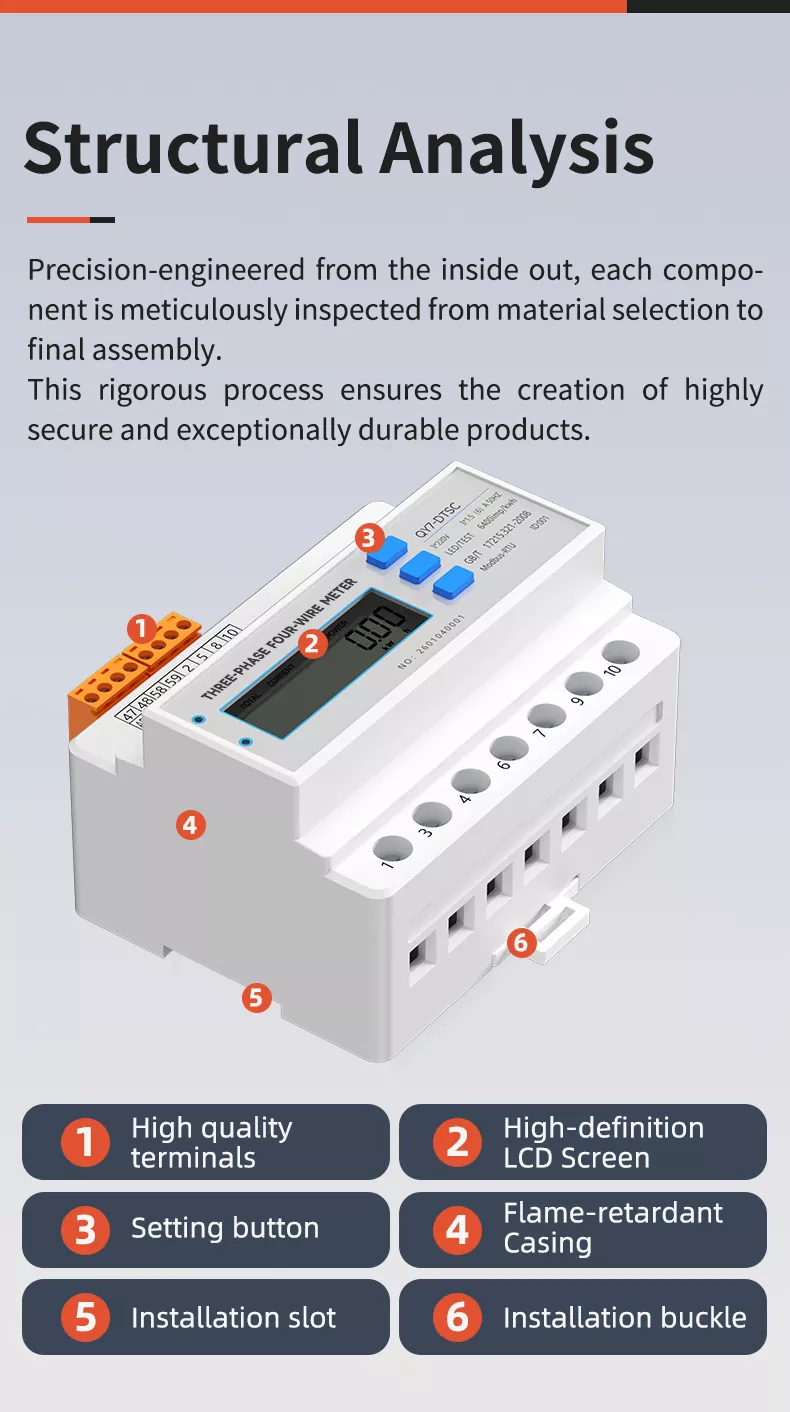

ANÁLISE ESTRUTURAL

O medidor adota uma estrutura compacta e científica, incluindo 6 componentes principais:

1. TERMINAIS DE ALTA QUALIDADE: Fabricados em cobre de alta condutividade, garantindo saída rápida e baixa perda, com forte resistência à sobrecarga.

2. TELA LCD DE ALTA DEFINIÇÃO: campo de visão completo de 178 °, exibição de caracteres grandes, sem pontos cegos para leitura, apresentação clara de dados.

3. BOTÕES DE CONFIGURAÇÃO: Sensíveis e responsivos, fáceis de operar, suportando configuração de parâmetros e consulta de dados.

4. CARCAÇA RETARDANTE DE CHAMA: Plástico de engenharia de alta resistência, antienvelhecimento, resistente à corrosão, fornecendo proteção de segurança confiável.

5. SLOT DE INSTALAÇÃO: Design de trilho DIN35mm padrão, compatível com vários gabinetes de distribuição, fácil para instalação rápida.

6. FIVELA DE INSTALAÇÃO: Firme e estável, garantindo que o medidor esteja firmemente fixado no trilho guia, não é fácil de soltar sob vibração.

MEDIÇÃO DE ALTA PRECISÃO E DESEMPENHO ESTÁVEL

Nosso medidor adota circuitos integrados avançados e tecnologia de chip SMT, com precisão de medição de nível 0,5, que pode medir com precisão tensão, corrente, potência, energia e outros parâmetros elétricos. O núcleo de alta permeabilidade e a tecnologia de enrolamento preciso garantem baixa perda de energia e forte capacidade anti-interferência. Ele pode manter a saída de dados estável mesmo em ambientes eletromagnéticos complexos, atendendo totalmente aos requisitos de medição e medição de nível industrial. A casca é robusta e resistente a choques, com tratamento de superfície fino, lisa e sem rebarbas, apresentando um visual bonito e elegante.

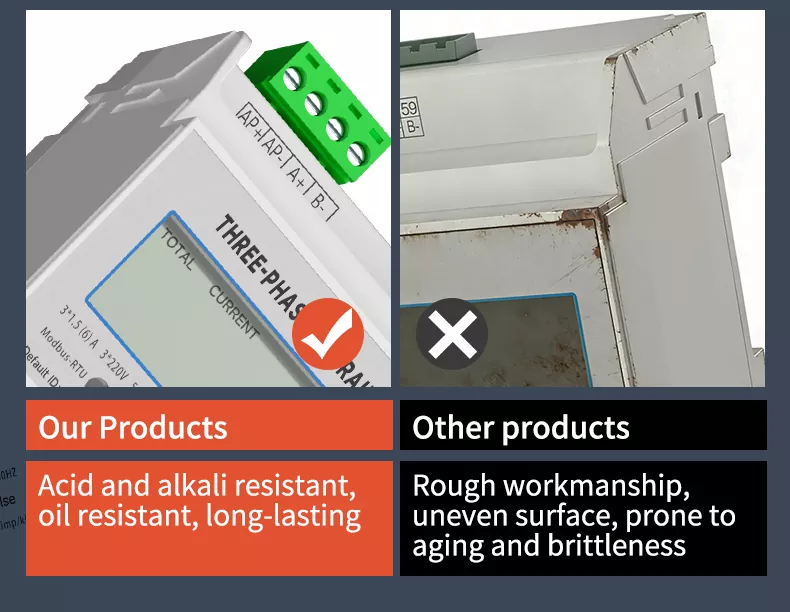

NOSSOS PRODUTOS VS. OUTROS PRODUTOS

VANTAGEM PRINCIPAL

ALTA PRECISÃO: Precisão de medição de nível 0,5, garantindo medição precisa de energia e monitoramento de dados.

CARCAÇA RETARDANTE DE CHAMA: Material ABS de alta resistência, prevenindo efetivamente incêndios causados ​​por curtos-circuitos e sobrecargas.

FÁCIL INSTALAÇÃO: Montagem em trilho padrão DIN35mm, fiação simples "de cima para baixo, de baixo para fora", implantação rápida.

FORTE COMPATIBILIDADE: Suporta conexão direta e de transformador, compatível com sistemas trifásicos de três e quatro fios.

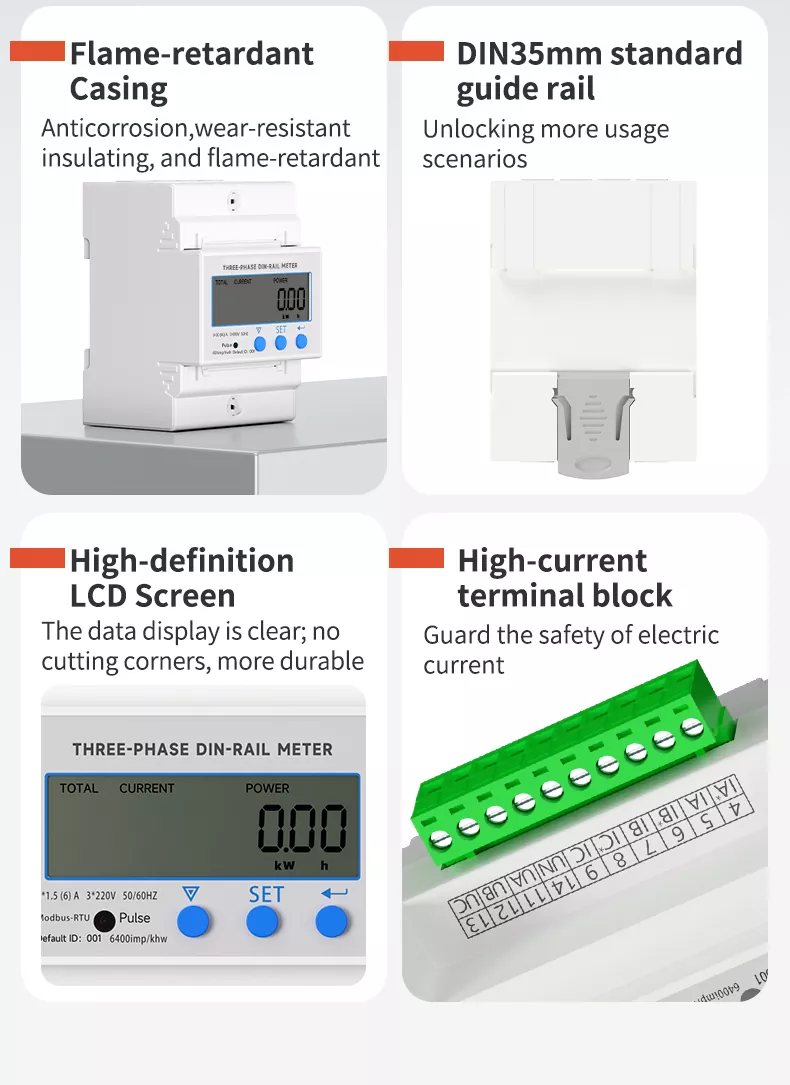

QUATRO PONTOS PRINCIPAIS DE VENDA

• CARCAÇA RETARDADOR DE CHAMA: Anticorrosão, resistente ao desgaste, isolante e retardador de chama, garantindo uso seguro a longo prazo.

• TRILHO GUIA PADRÃO DIN35MM: Desbloqueando mais cenários de uso, compatível com vários armários de distribuição e equipamentos elétricos.

• TELA LCD DE ALTA DEFINIÇÃO: campo de visão total de 178°, exibição clara de dados, sem pontos cegos para leitura.

• BLOCO TERMINAL DE ALTA CORRENTE: Fabricado em cobre de alta condutividade, garantindo a segurança da corrente elétrica, com baixas perdas e saída rápida.

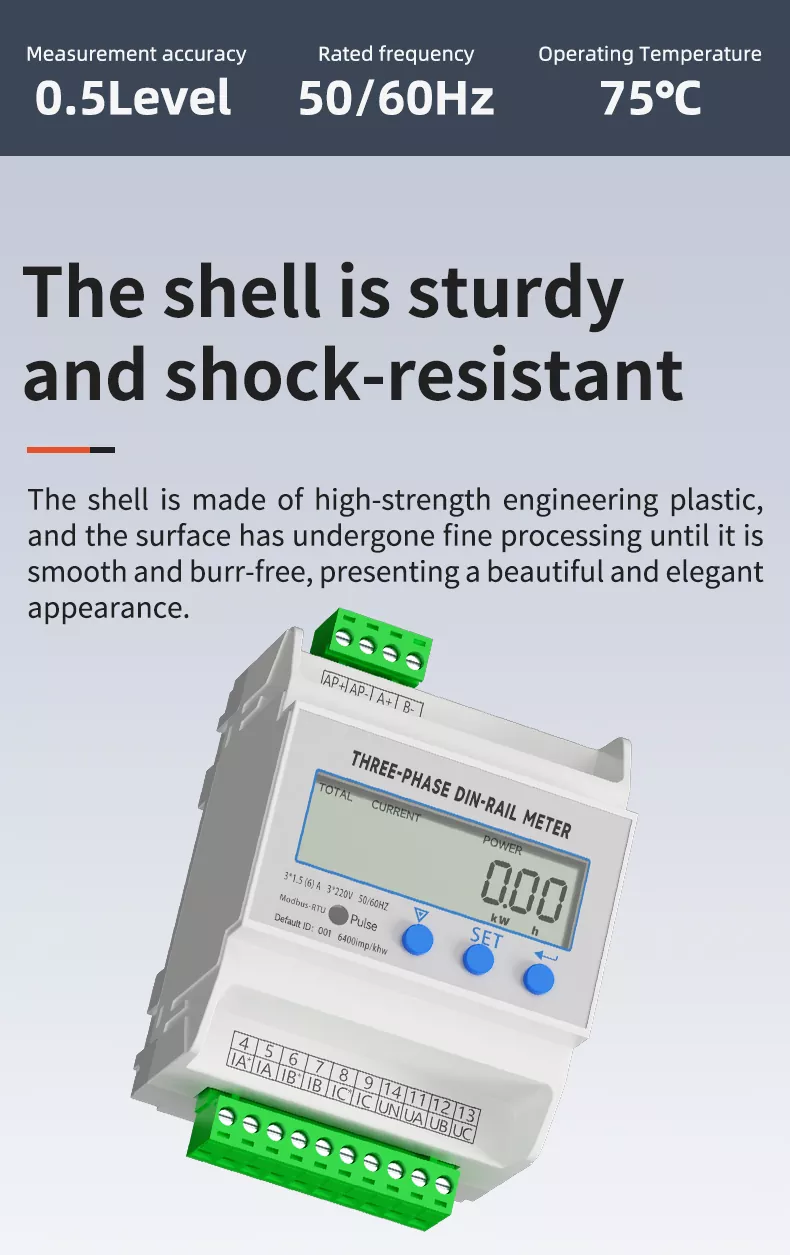

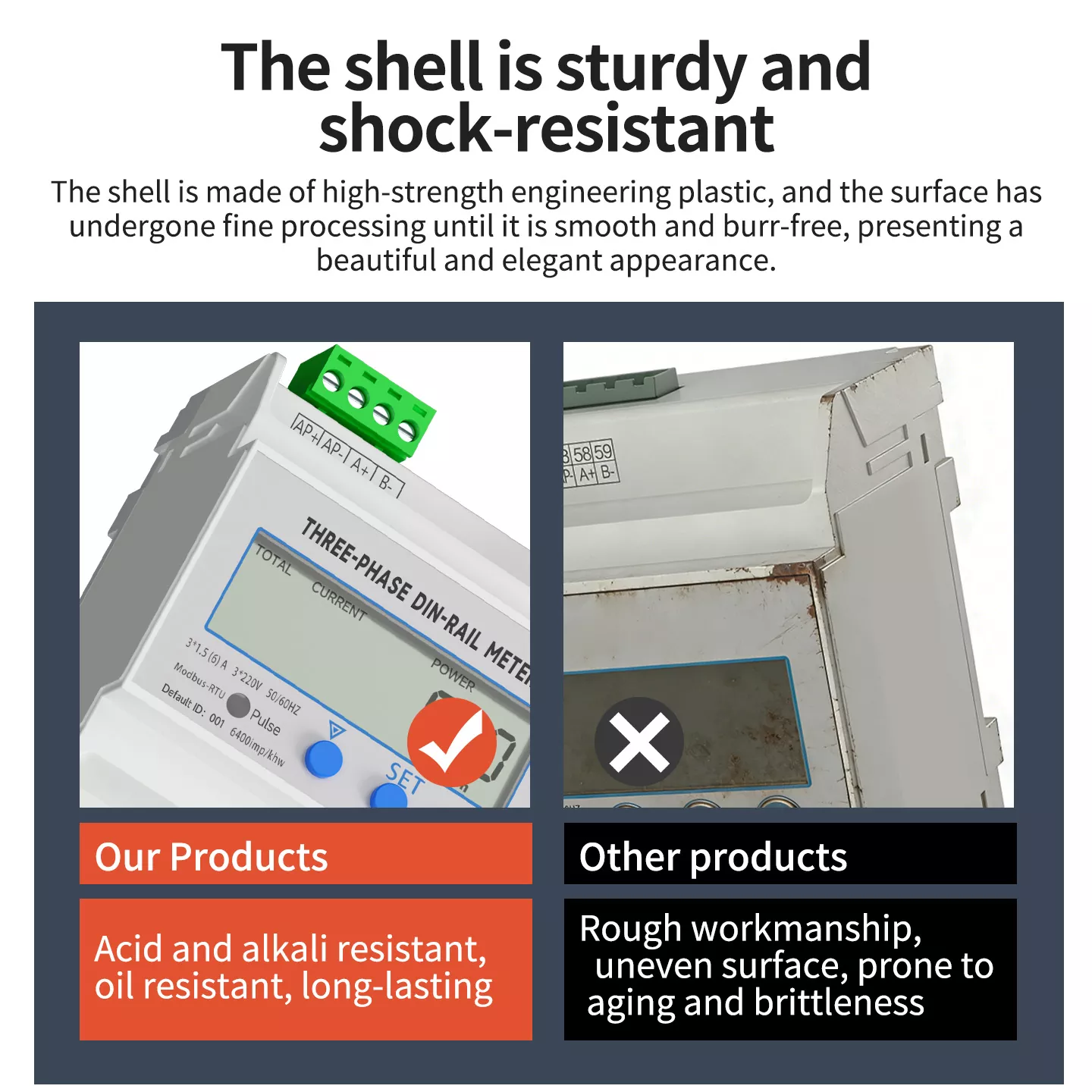

A CASCA É RESISTENTE E RESISTENTE A CHOQUE

O invólucro é feito de plástico de engenharia de alta resistência e a superfície passou por um processamento fino até ficar lisa e sem rebarbas, apresentando uma aparência bonita e elegante. Possui excelente resistência ao choque e à compressão, pode resistir a colisões diárias e vibrações mecânicas e não se deforma ou danifica. O material é anticorrosivo e antienvelhecimento, adequado para uso estável de longo prazo em vários ambientes industriais complexos, com uma faixa de temperatura operacional de 20 a 70°C (modelos aprimorados de até 75°C).

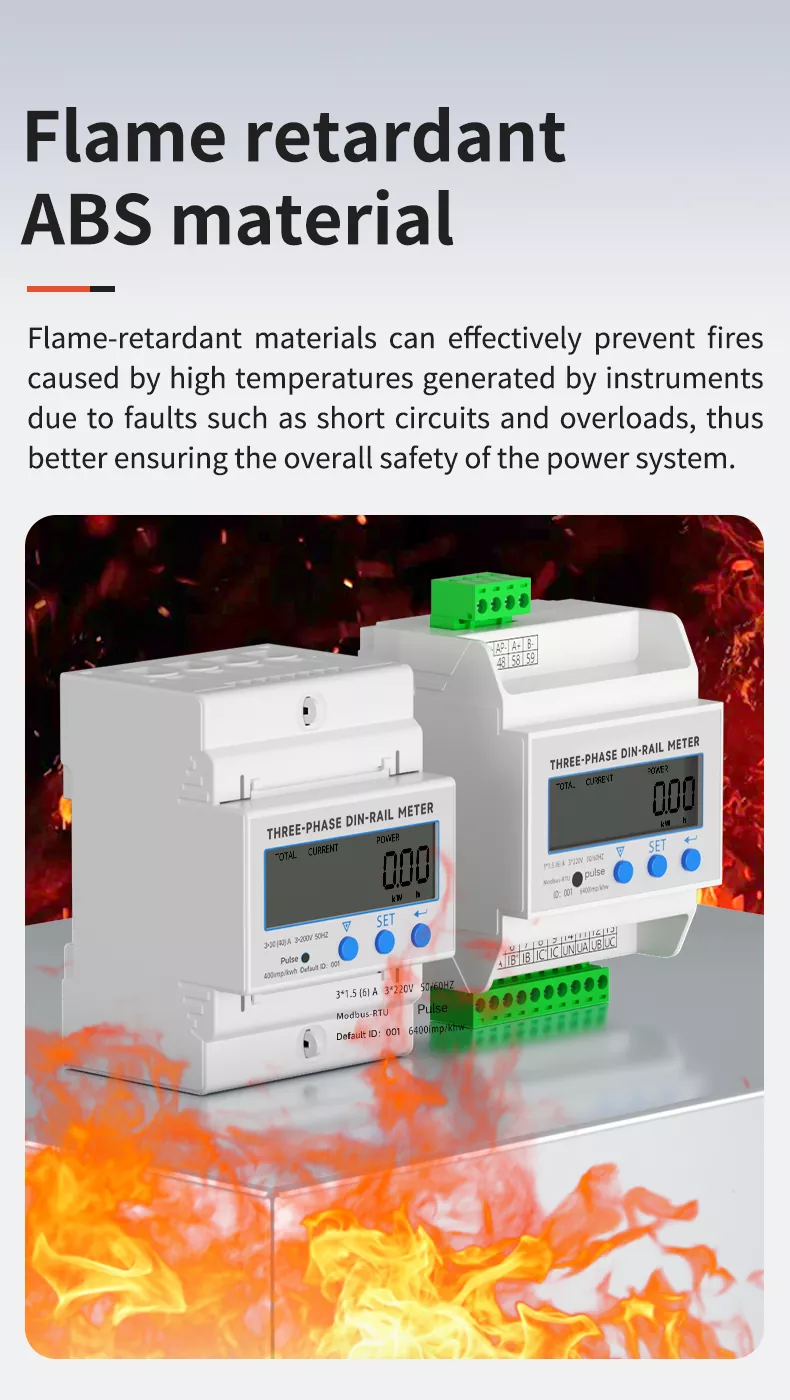

MATERIAL ABS RETARDADOR DE CHAMA

O invólucro adota plástico de engenharia ABS retardador de chamas de alto desempenho com excelentes propriedades retardadoras de chamas e isolamento. Pode efetivamente inibir a combustão e prevenir incêndios causados ​​por altas temperaturas geradas pelos instrumentos devido a falhas como curtos-circuitos e sobrecargas, garantindo assim melhor a segurança geral do sistema de energia. O material também é resistente a ácidos e álcalis, resistente a óleo e antienvelhecimento, com longa vida útil.

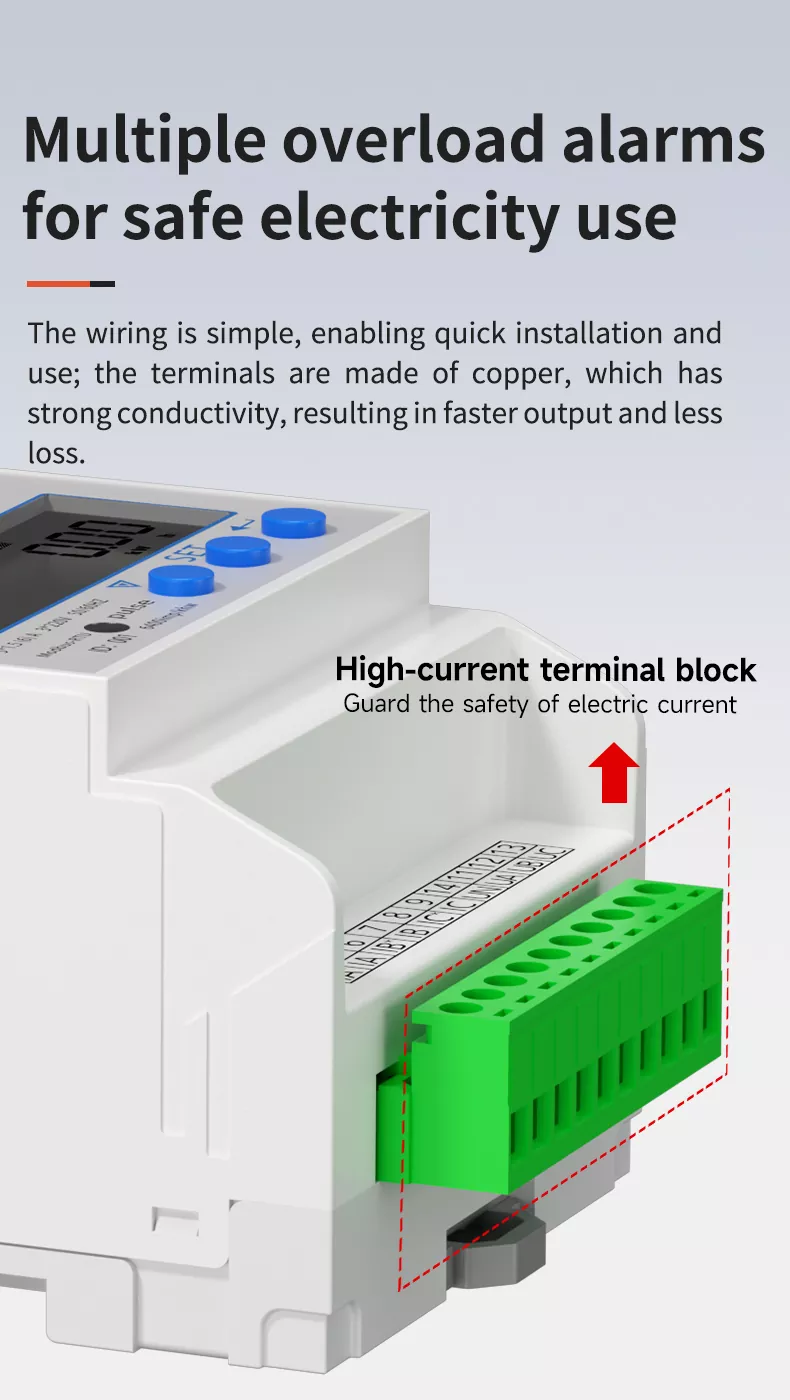

MÚLTIPLOS ALARMES DE SOBRECARGA PARA USO SEGURO DE ELETRICIDADE

A fiação é simples, permitindo rápida instalação e utilização; os terminais são feitos de cobre, que possui forte condutividade, resultando em saída mais rápida e menos perdas. O medidor está equipado com múltiplas funções de alarme de sobrecarga, que podem disparar um alarme a tempo quando a corrente ou potência ultrapassar o limite definido, lembrando aos usuários que tomem medidas para evitar danos ao equipamento e acidentes de segurança causados ​​por sobrecarga, protegendo efetivamente a segurança do uso de eletricidade.

FÁCIL DE INSTALAR E FIAÇÃO SEGURA

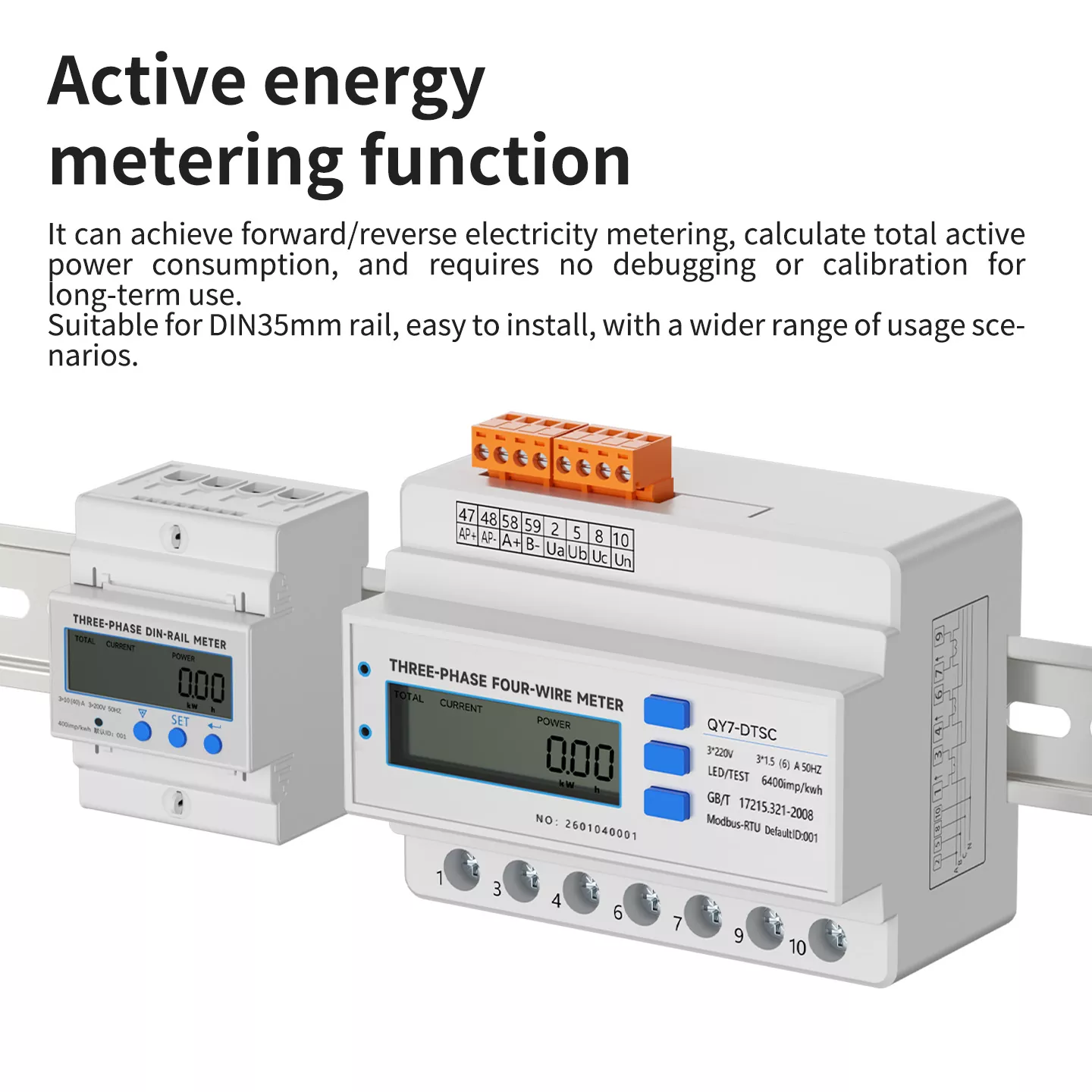

O medidor é adequado para trilho guia padrão DIN35mm, com fácil instalação e desmontagem, sem necessidade de ferramentas complicadas. O método de fiação "de cima para baixo" é claro e intuitivo, com marcação de terminal clara, o que pode efetivamente evitar fiação errada. Os terminais de cobre de alta corrente são firmes e confiáveis, não são fáceis de soltar sob vibrações de longo prazo, garantindo uma operação segura e estável. Ele pode obter medição de eletricidade direta/reversa, calcular o consumo total de energia ativa e não requer depuração ou calibração para uso a longo prazo.

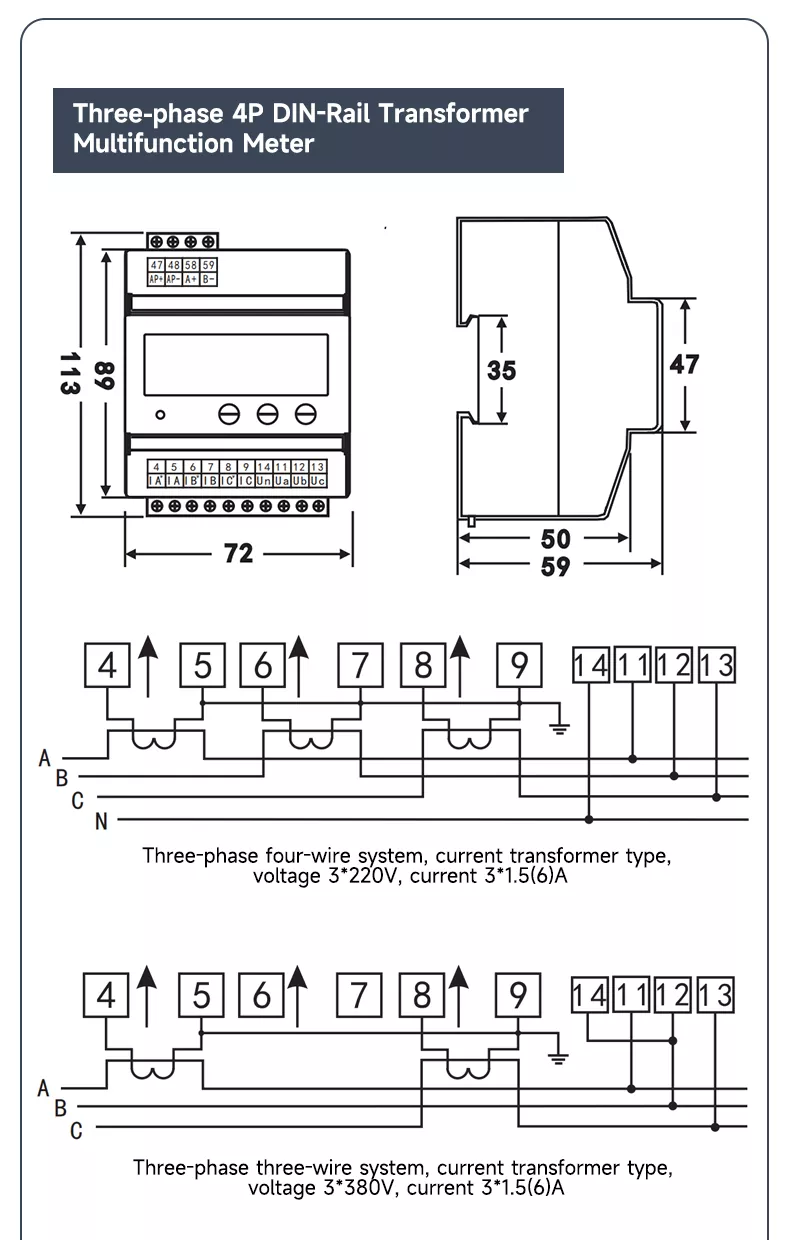

DIMENSÕES DO PRODUTO (ESPECÍFICO MODELO 4P)

• DIMENSÕES GERAIS: 72 mm (L) × 89 mm (A) × 59 mm (P)

• DIMENSÕES DE MONTAGEM: Compatível com trilho guia padrão DIN35mm

• LAYOUT DO TERMINAL: 13 terminais para entrada de corrente/tensão e comunicação

• DIMENSÕES ALTERNATIVAS DO TIPO 4P DIRETO: 72 mm (L) × 66 mm (A) × 65 mm (P)

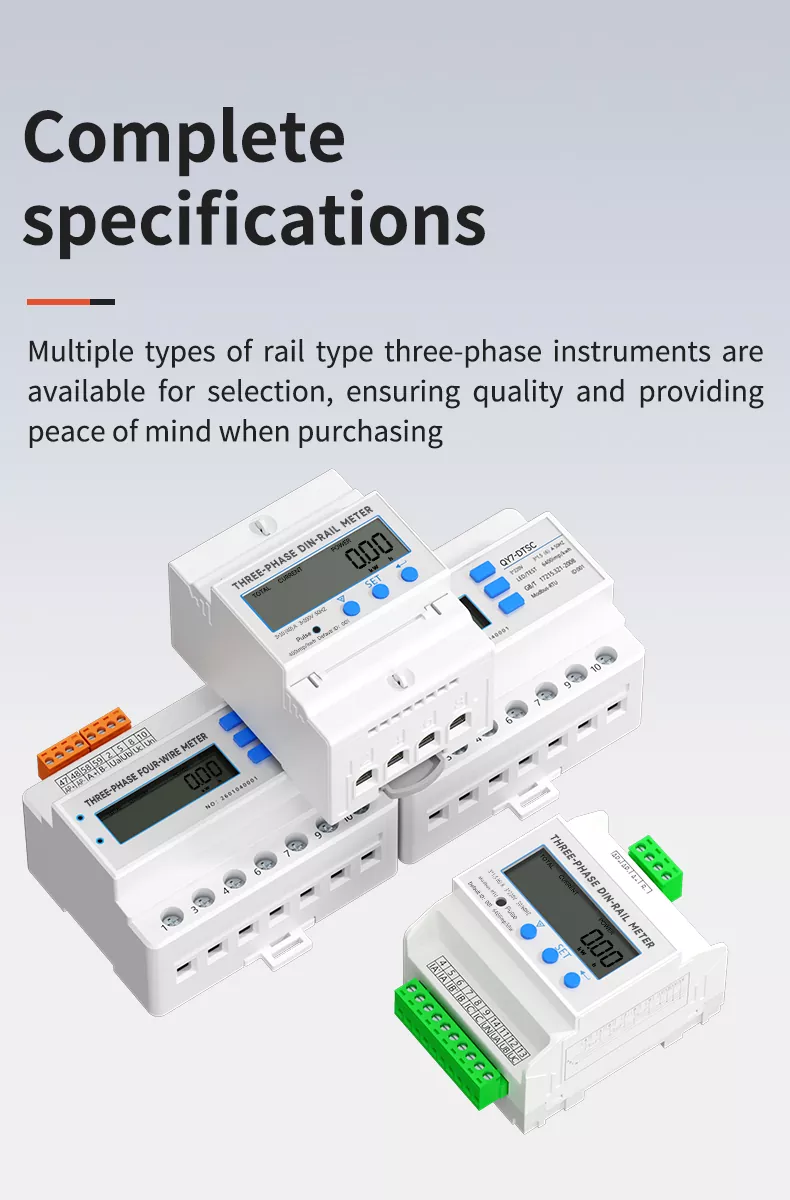

ESPECIFICAÇÕES COMPLETAS

Fornecemos uma gama completa de modelos de medidores trifásicos em trilho DIN, incluindo tipo direto e tipo transformador, 4P e outras especificações, para atender às necessidades de diferentes condições de trabalho. O produto suporta múltiplas especificações de tensão e corrente, compatível com sistemas trifásicos de três e quatro fios e pode ser amplamente utilizado em monitoramento de energia, medição de energia, automação industrial e outros cenários. Modelos completos, de qualidade confiável, proporcionando tranquilidade na hora da compra.

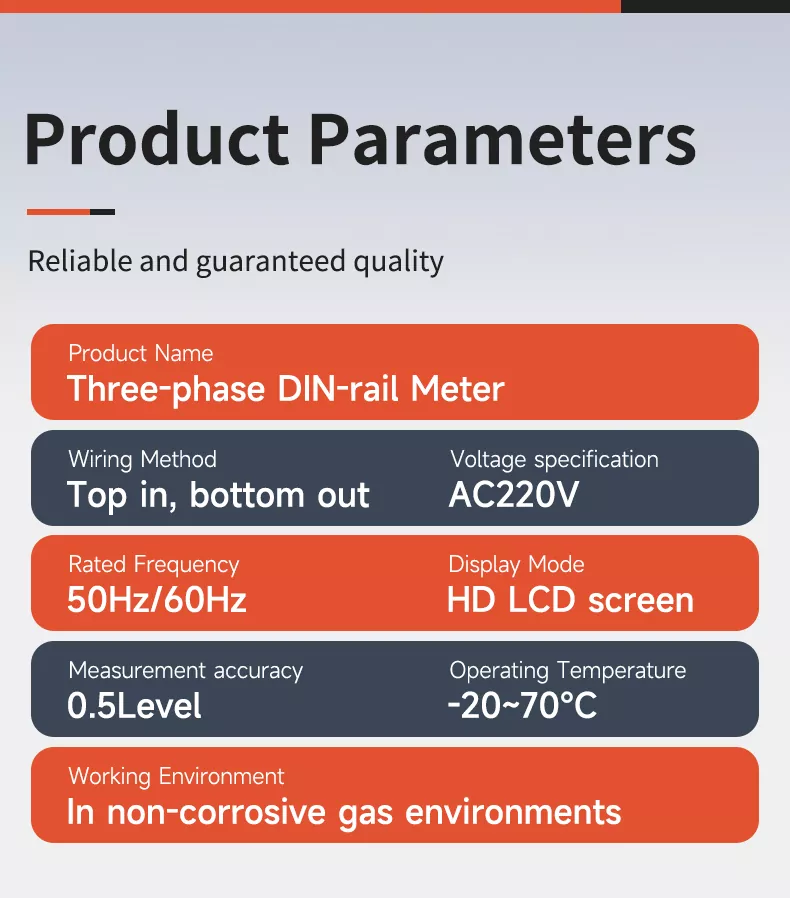

PARÂMETROS DO PRODUTO

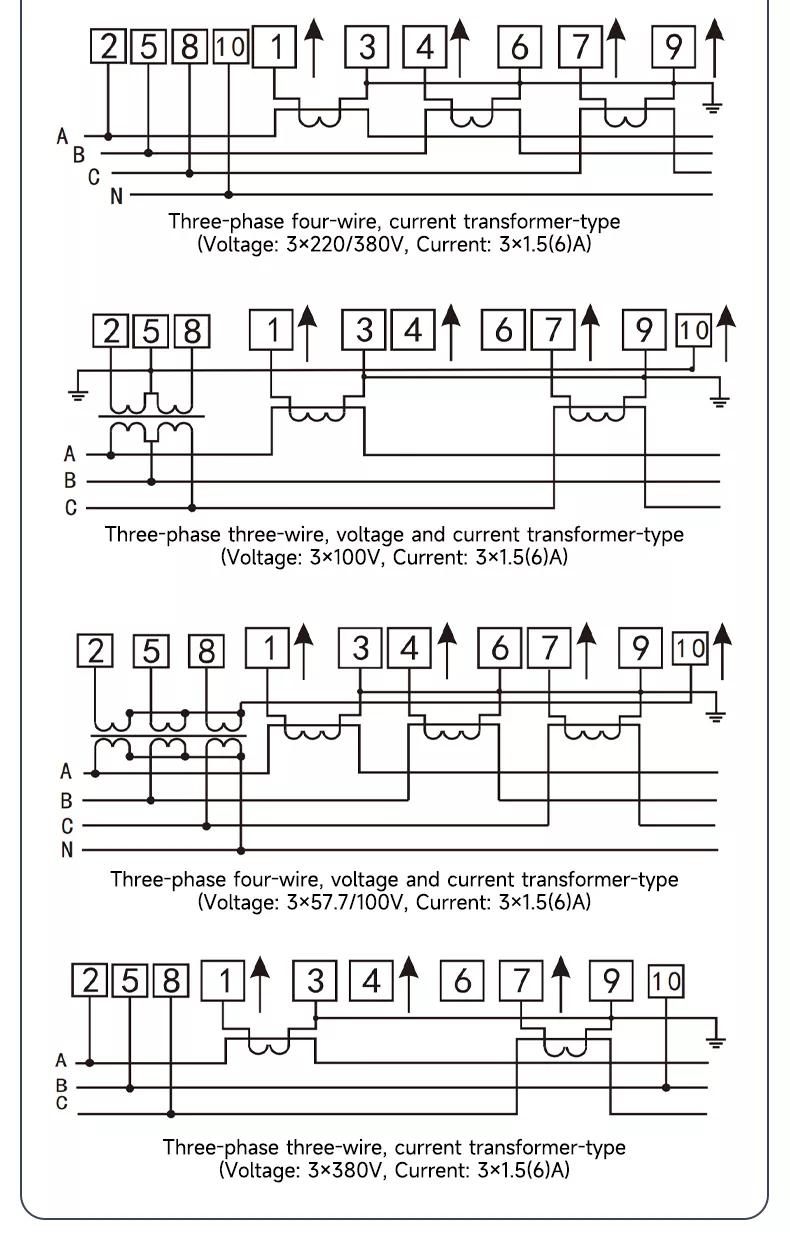

DIAGRAMA DE FIAÇÃO (ESPECÍFICO DO MODELO 4P)

FIAÇÃO DO TIPO TRANSFORMADOR

SISTEMA TRIFÁSICO DE QUATRO FIOS: TENSÃO 3×220V, CORRENTE 3×1,5(6)A

SISTEMA TRIFÁSICO DE TRÊS FIOS: TENSÃO 3×380V, CORRENTE 3×1,5(6)A

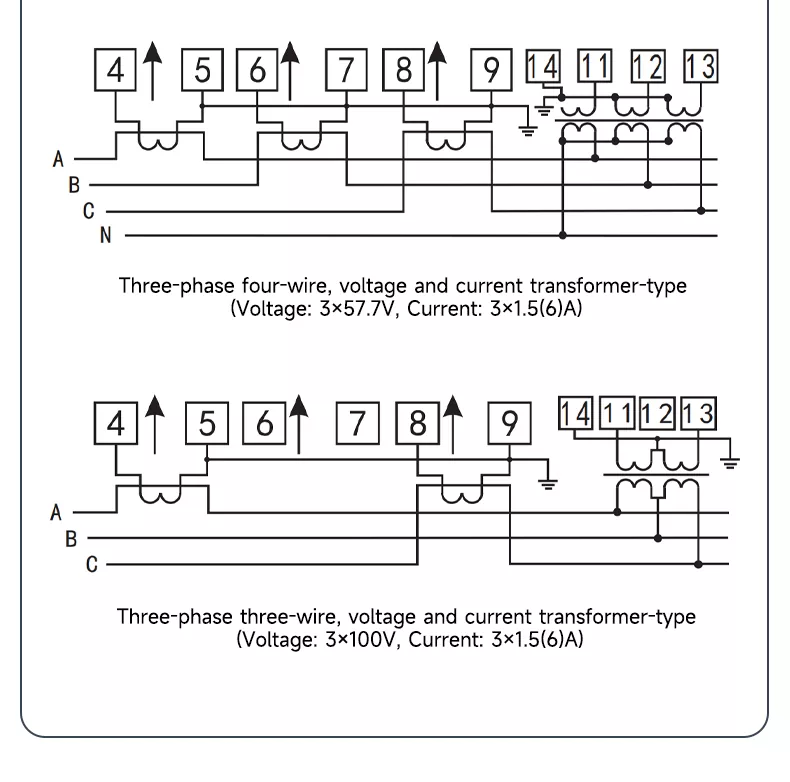

TRIFÁSICO QUATRO FIOS (TRANSFORMADOR DE TENSÃO E CORRENTE): TENSÃO 3×57,7V, CORRENTE 3×1,5(6)A

TRIFÁSICO TRÊS FIOS (TRANSFORMADOR DE TENSÃO E CORRENTE): TENSÃO 3×100V, CORRENTE 3×1,5(6)A

FIAÇÃO DO TIPO DIRETO (PARA REFERÊNCIA)

• TIPO DIRETO TRIFÁSICO DE QUATRO FIOS: TENSÃO 3×220/380V, CORRENTE ≥3×5(20)A

• TIPO DIRETO TRIFÁSICO DE TRÊS FIOS: TENSÃO 3×380V, CORRENTE ≥3×5(20)A

A marcação clara dos terminais e a fiação padronizada tornam a instalação mais segura e eficiente.

CERTIFICAÇÃO AUTORITIVA

Nosso medidor trifásico em trilho DIN passou por testes e certificação de laboratório profissional, em linha com os padrões da indústria nacionais e internacionais. Todo o processo de produção implementa rigoroso controle de qualidade, incluindo calibração de precisão, teste de tensão suportável, teste de envelhecimento e outros elos, garantindo a precisão, segurança e estabilidade de cada produto. A certificação oficial fornece uma forte garantia para compras em massa e cooperação de longo prazo dos clientes globais.

Amplamente utilizado

Nosso medidor trifásico de trilho DIN 4P é amplamente utilizado em:

• SUBESTAÇÃO: Monitoramento de energia e gerenciamento de energia

• EQUIPAMENTOS DE AUTOMAÇÃO: Controle de processos industriais e medição de potência

• PRODUÇÃO DE FLUXO: Monitoramento e estatísticas do consumo de energia da fábrica

• GABINETE DE DISTRIBUIÇÃO: Monitoramento e proteção dos parâmetros do sistema de distribuição de energia

• EDIFÍCIO RESIDENCIAL: Medição inteligente de energia e gerenciamento de energia doméstica

• LOJA DE DEPARTAMENTO: Estatísticas e análises de consumo de energia em edifícios comerciais

Perguntas frequentes (6 ITENS)

1.QUAL A FUNÇÃO PRINCIPAL DESTE PRODUTO?

É usado principalmente para monitoramento abrangente de parâmetros elétricos (tensão, corrente, potência, energia, etc.), medição de energia, alarme anormal e upload de comunicação em sistemas de energia trifásicos, adequados para cenários de automação industrial, distribuição de energia e gerenciamento de energia.

2.QUAL É O NÍVEL DE PRECISÃO?

Ele adota alta precisão de nível 0,5, que atende aos padrões de medição industrial e medição legal, garantindo aquisição precisa de dados e medição de energia.

3. QUE MÉTODOS DE FIAÇÃO SUPORTA?

Ele suporta conexão direta (para baixa corrente) e conexão de transformador (para alta corrente/tensão), compatível com sistemas trifásicos de três e quatro fios, com opções de fiação flexíveis.

4.QUAL É O ÂNGULO DE VISÃO DA TELA LCD?

A tela possui um campo de visão total de 178°, permitindo uma leitura clara dos dados de qualquer ângulo, sem pontos cegos.

5. TEM FUNÇÃO DE COMUNICAÇÃO?

Sim, ele suporta o protocolo de comunicação Modbus RTU, que pode realizar upload de dados e monitoramento remoto, adequado para sistemas inteligentes de gerenciamento de energia.

6.QUAL É A FAIXA DE TEMPERATURA DE FUNCIONAMENTO?

A temperatura operacional padrão é de 20 a 70 °C, e os modelos aprimorados podem suportar até 75 °C, adequados para vários ambientes industriais.
