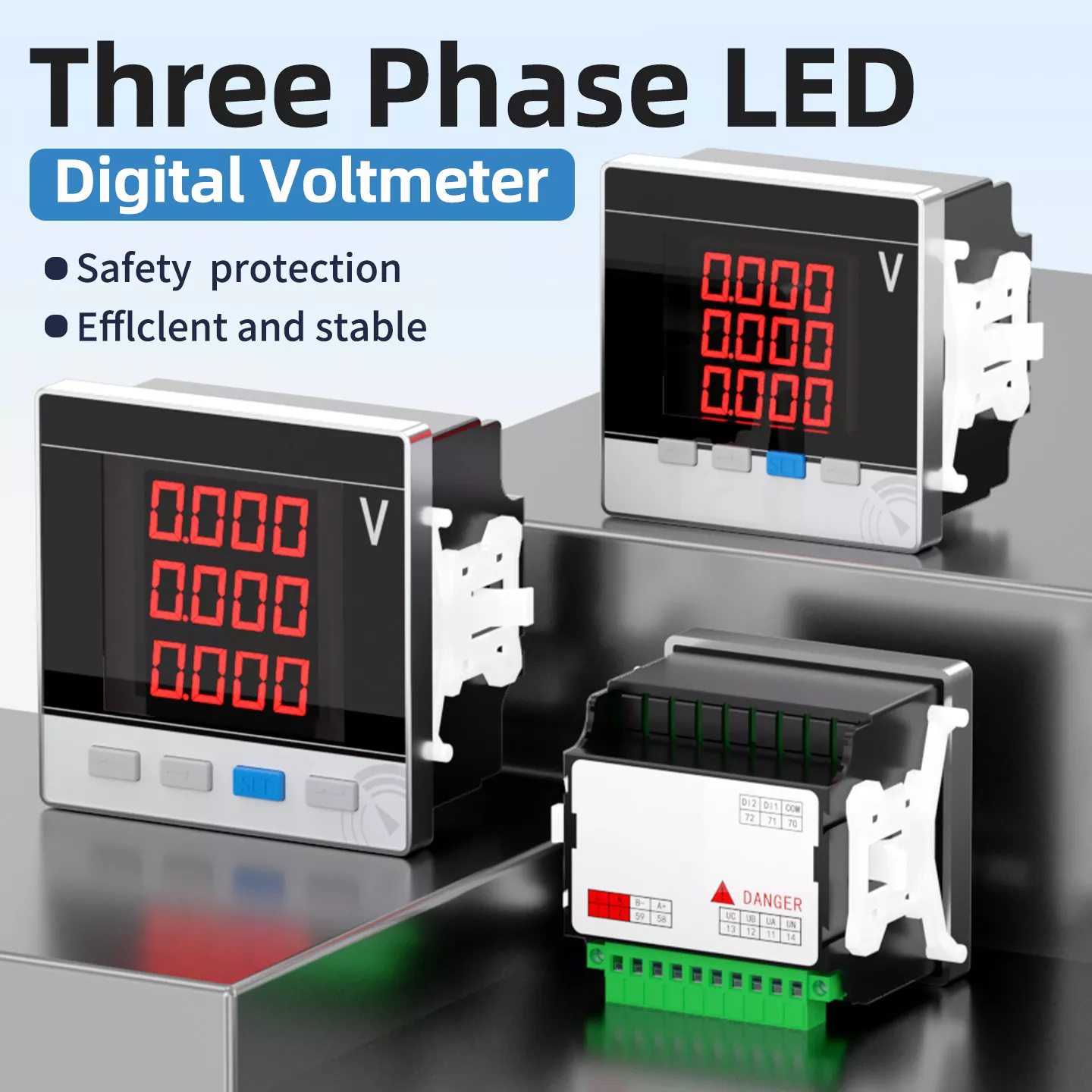

Voltímetro digital LED trifásico

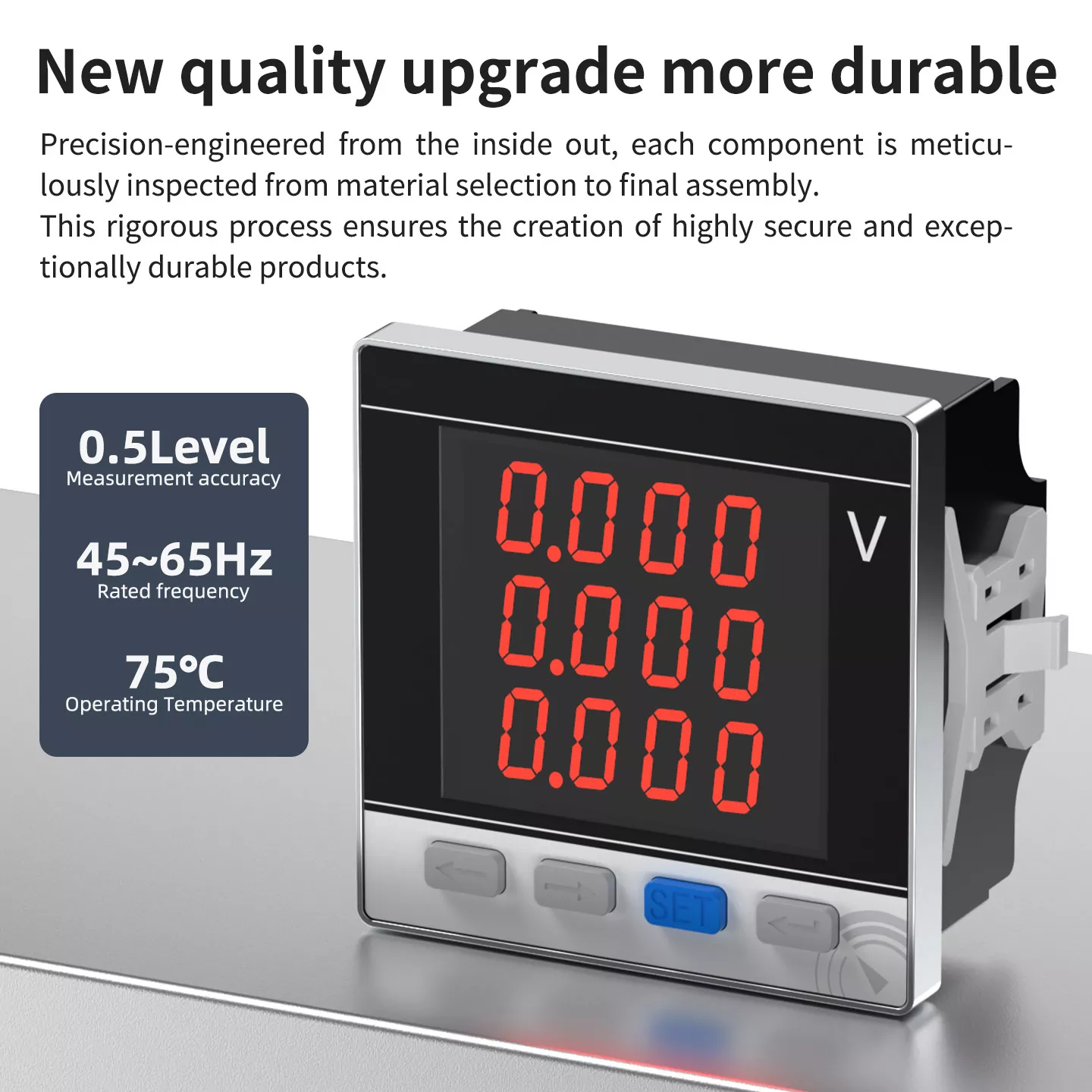

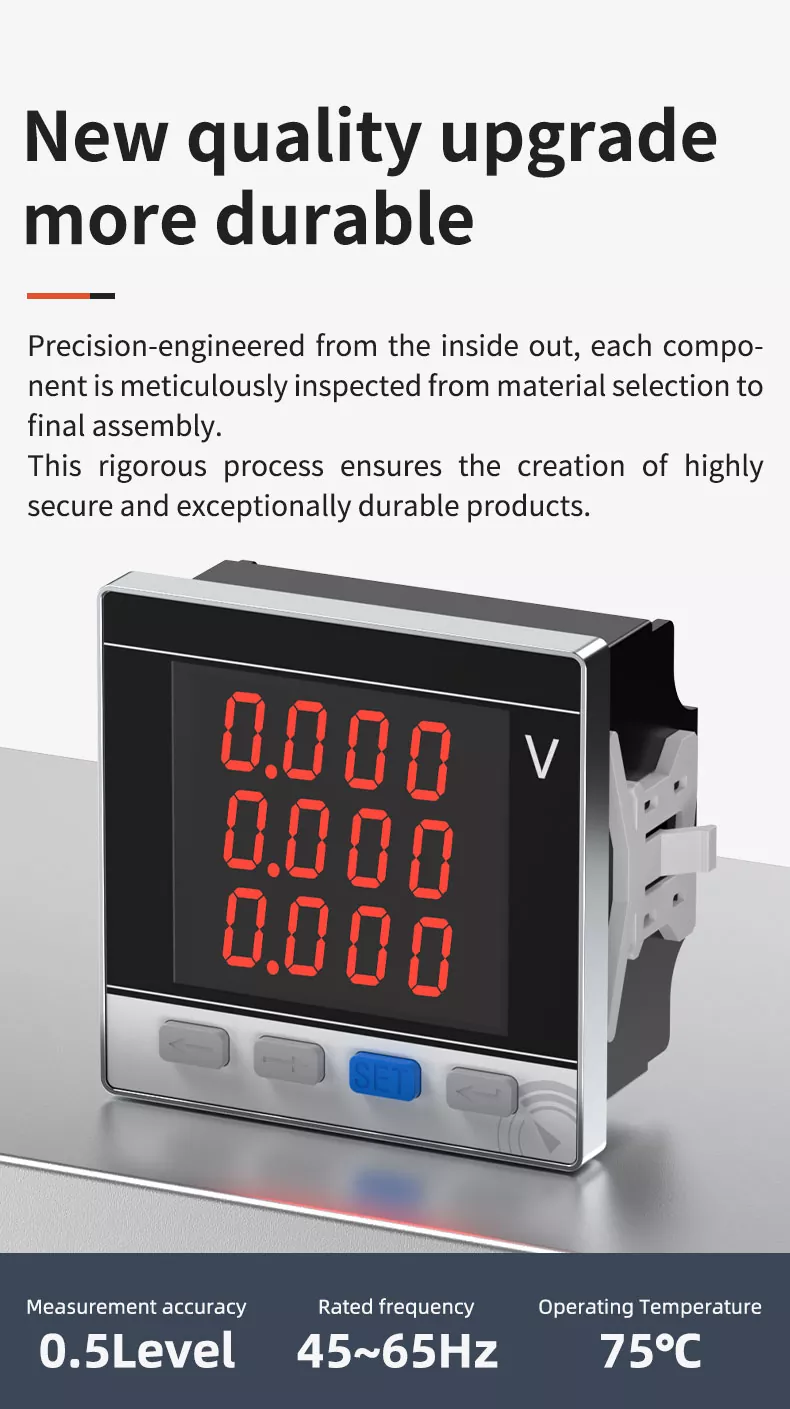

NOVA ATUALIZAÇÃO DE QUALIDADE E MAIS DURÁVEL

Nosso voltímetro trifásico passou por uma atualização completa de qualidade. Projetado com precisão de dentro para fora, cada componente é meticulosamente inspecionado desde a seleção do material até a montagem final. Utilizamos chips importados de alta qualidade e tecnologia de soldagem integrada para garantir processamento rápido do núcleo e desempenho estável. O invólucro é feito de material ABS retardador de chama de alta resistência, que é resistente a ácidos e álcalis, resistente a óleo, antienvelhecimento e à prova de choque. Cada produto passa por rigorosos testes de envelhecimento, calibração de precisão e testes de tensão de resistência antes de sair da fábrica, garantindo um desempenho altamente seguro e excepcionalmente durável.

• Precisão de medição: nível 0,5

• Frequência nominal: 45~65Hz

• Temperatura operacional: até 75°C

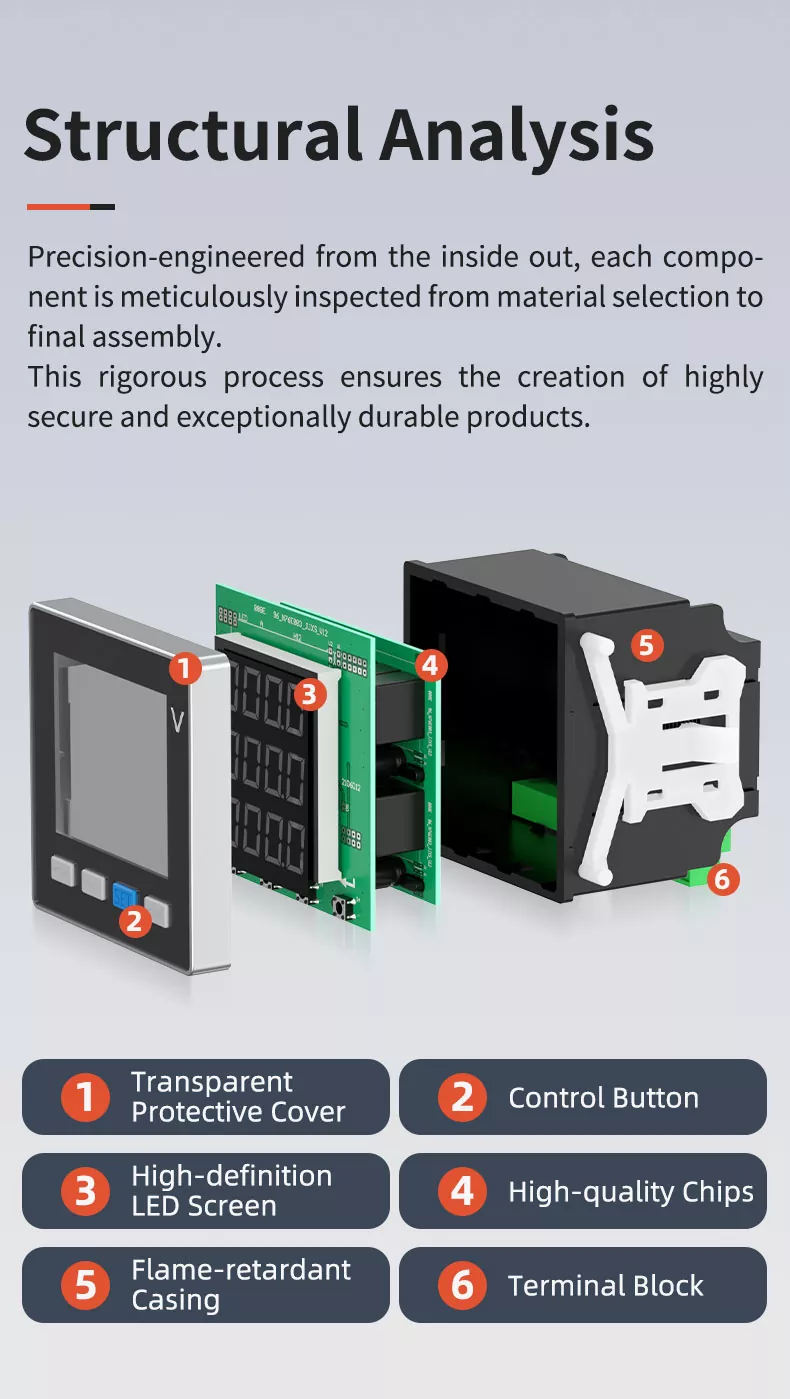

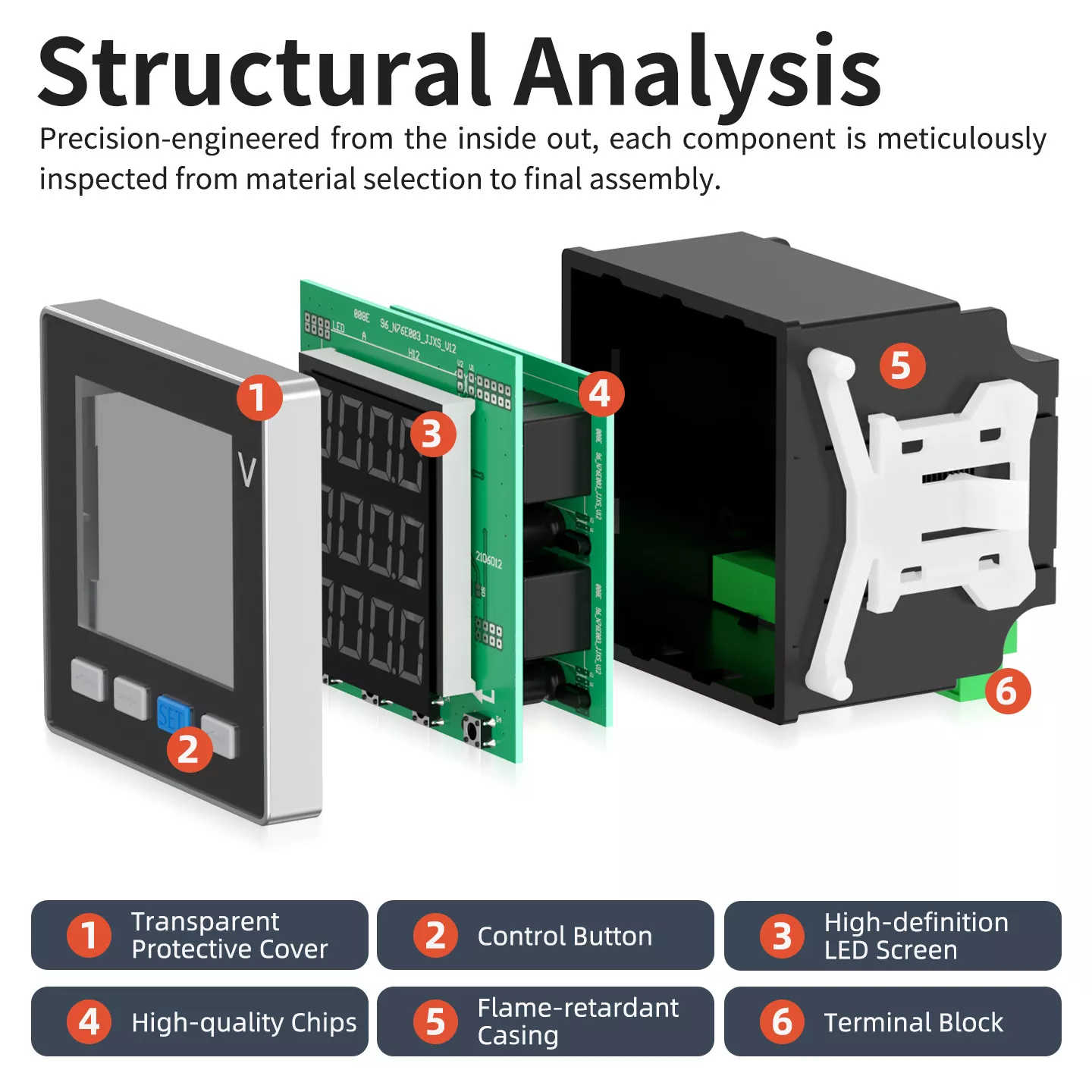

ANÁLISE ESTRUTURAL

O voltímetro adota uma estrutura compacta e científica, incluindo 6 componentes principais:

1. TAMPA PROTETORA TRANSPARENTE: Protege a tela contra arranhões e poeira, garantindo uma exibição nítida a longo prazo.

2. BOTÃO DE CONTROLE: Sensível e responsivo, com suporte para configuração de parâmetros, consulta de dados e comutação de modo.

3. TELA LED DE ALTA DEFINIÇÃO: Tela de caracteres grandes com forte capacidade anti-interferência, tornando os dados claros à primeira vista.

4. CHIPS DE ALTA QUALIDADE: Chips importados com soldagem integrada, garantindo precisão de medição de nível 0,5 e desempenho estável.

5. CARCAÇA RETARDANTE DE CHAMA: Plástico de engenharia de alta resistência, antienvelhecimento, resistente à corrosão, fornecendo proteção de segurança confiável.

6. BLOCO DE TERMINAIS: Terminais de cobre de alta qualidade com superfície de contato mais próxima e maior resistência ao desgaste, garantindo fiação segura.

PRINCIPAIS VANTAGENS

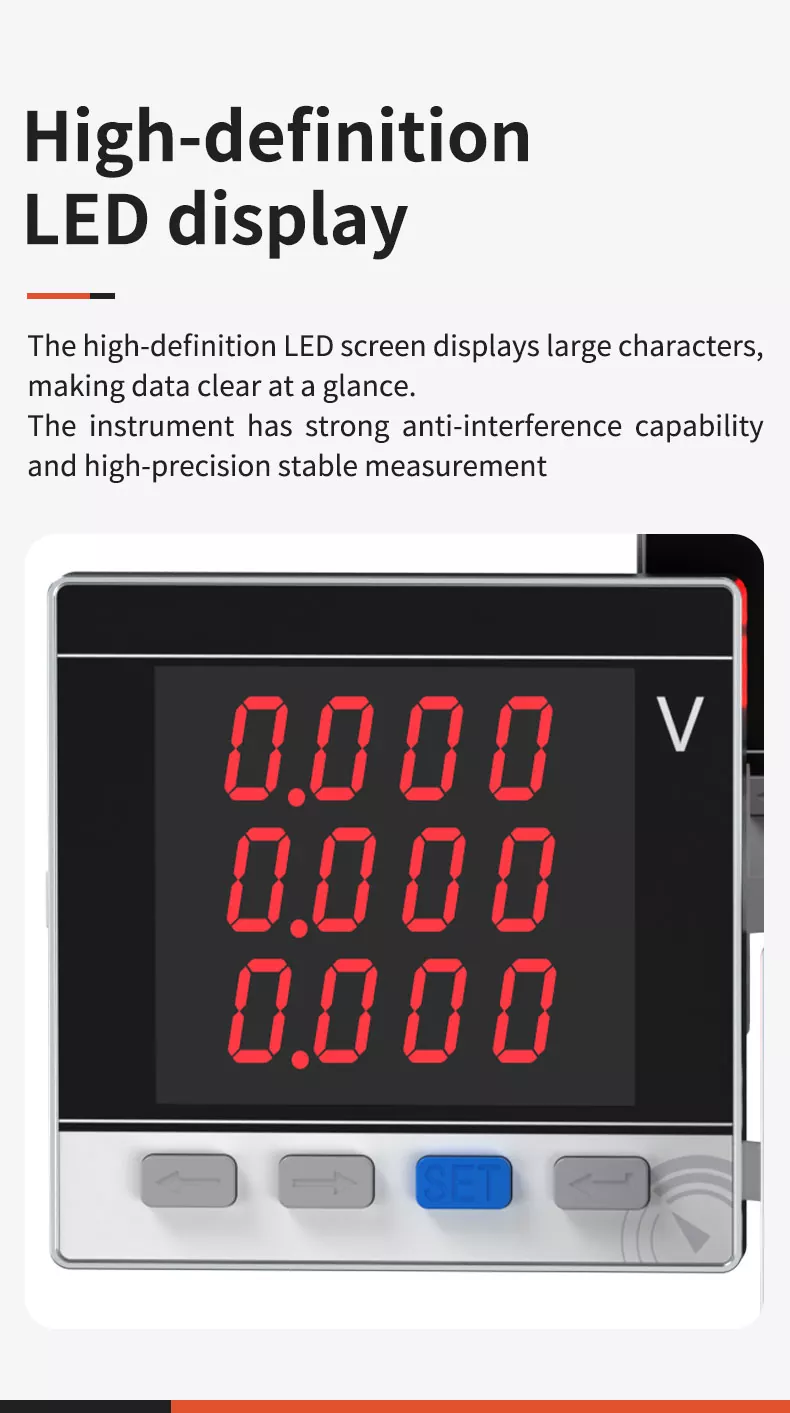

1. DISPLAY LED DE ALTA DEFINIÇÃO

O produto é equipado com um display digital LED de alto brilho, que possui características de alta clareza, alto contraste e amplo ângulo de visão. A exibição de dados é clara à primeira vista, mesmo em ambientes escuros, pode ser lida facilmente. A tela tem desempenho estável, sem cintilação, sem desfoque e pode manter um bom status de funcionamento por um longo tempo, proporcionando uma experiência de monitoramento de tensão conveniente e intuitiva para os usuários. O instrumento possui forte capacidade anti-interferência e medição estável de alta precisão.

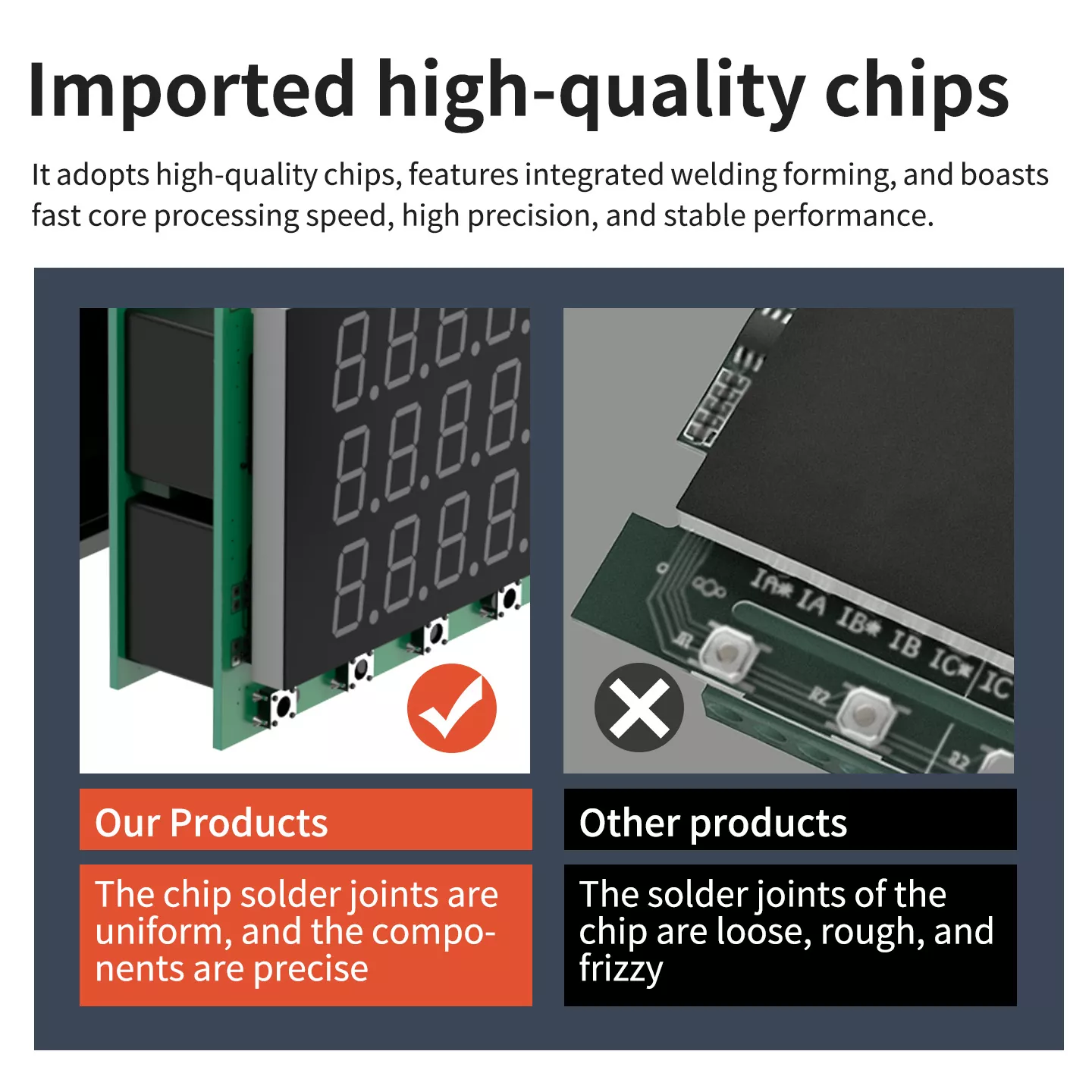

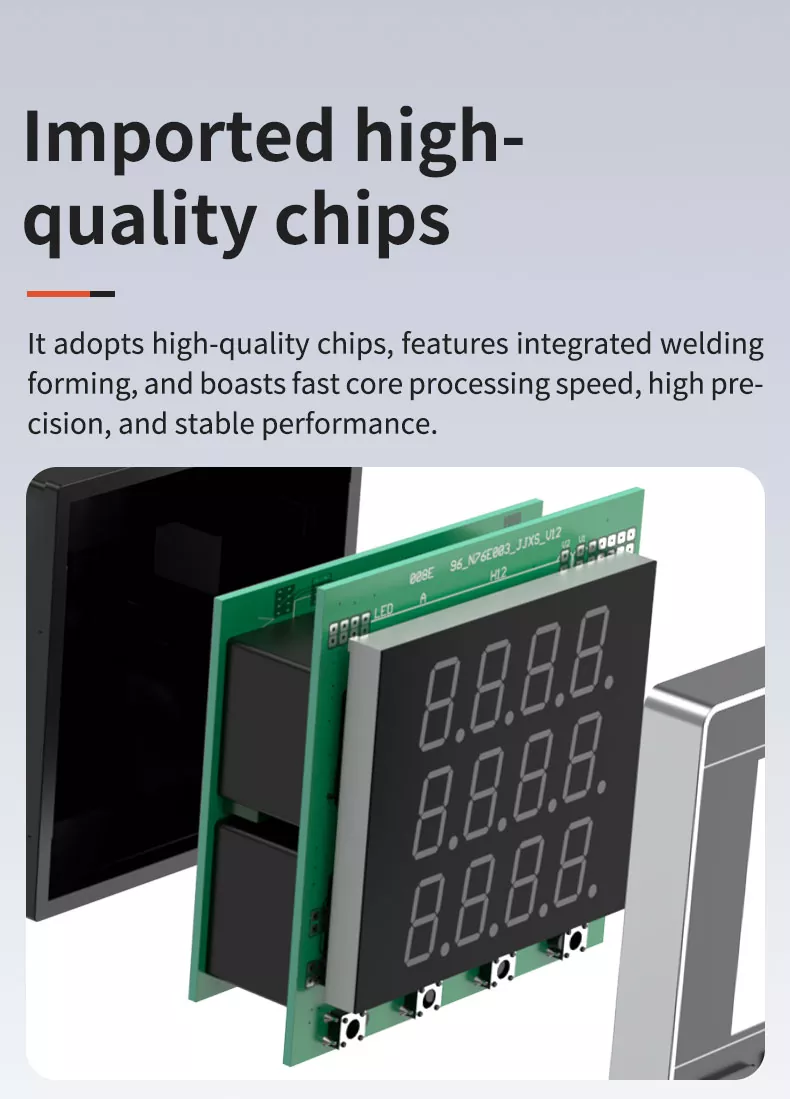

2．CHIPS IMPORTADOS DE ALTA QUALIDADE

Ele adota chips importados de alta qualidade, possui formação de soldagem integrada e possui rápida velocidade de processamento do núcleo, alta precisão e desempenho estável. As juntas de solda do chip são uniformes e os componentes são precisos, garantindo operação confiável e longa vida útil.

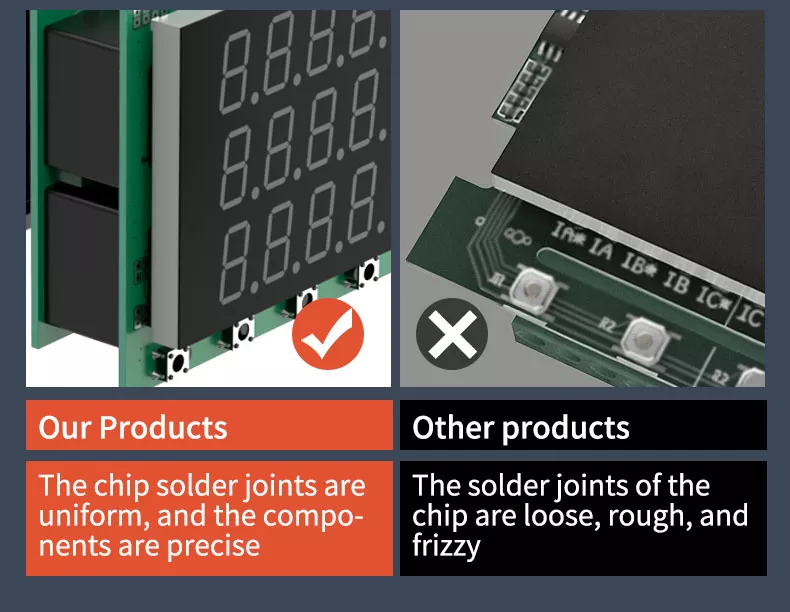

3．NOSSOS PRODUTOS VS. OUTROS PRODUTOS

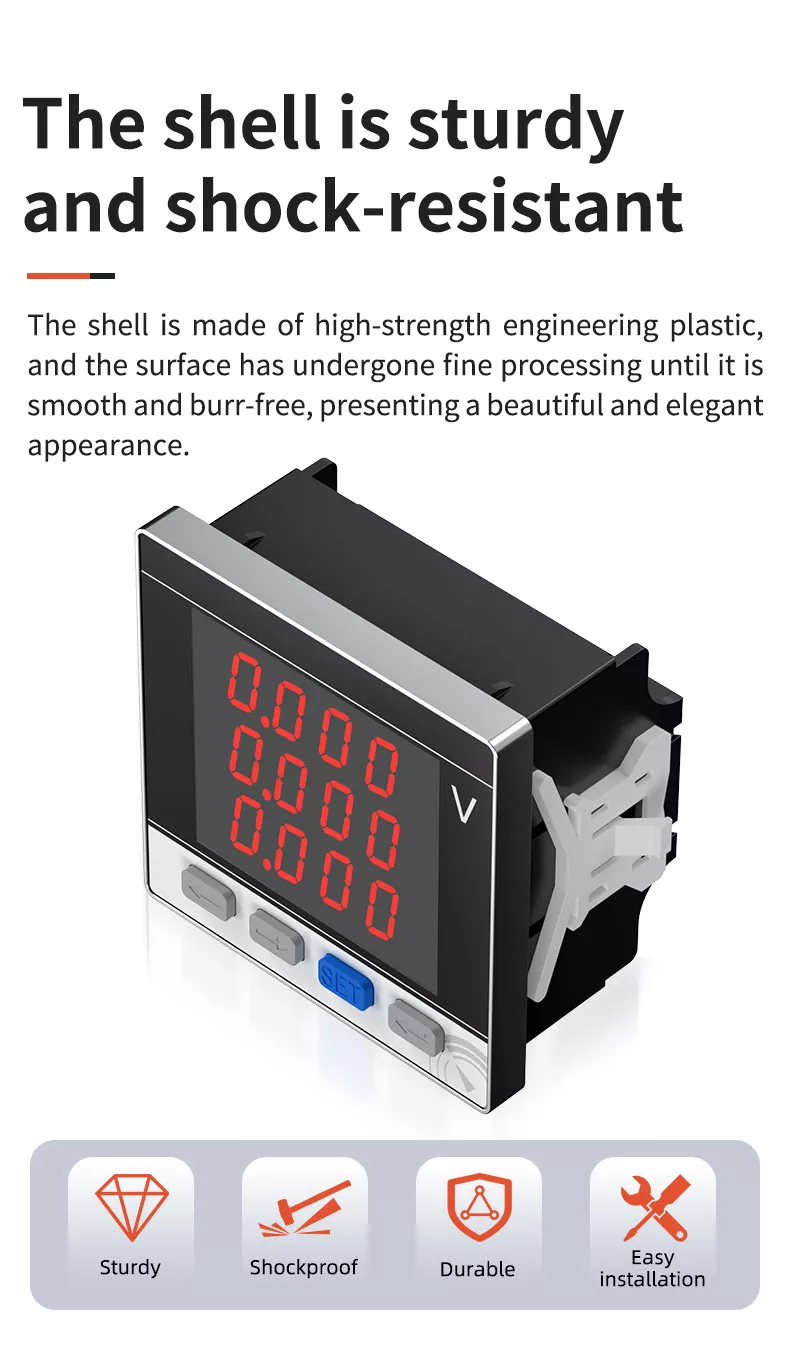

4. CASCO RESISTENTE E RESISTENTE A CHOQUE

O invólucro é feito de plástico de engenharia de alta resistência e a superfície passou por um processamento fino até ficar lisa e sem rebarbas, apresentando uma aparência bonita e elegante. Possui excelente resistência ao choque e à compressão, pode resistir a colisões diárias e vibrações mecânicas e não se deforma ou danifica. O material é anticorrosão e antienvelhecimento, adequado para uso estável de longo prazo em vários ambientes industriais complexos, com as vantagens de instalação robusta, à prova de choque, durável e fácil.

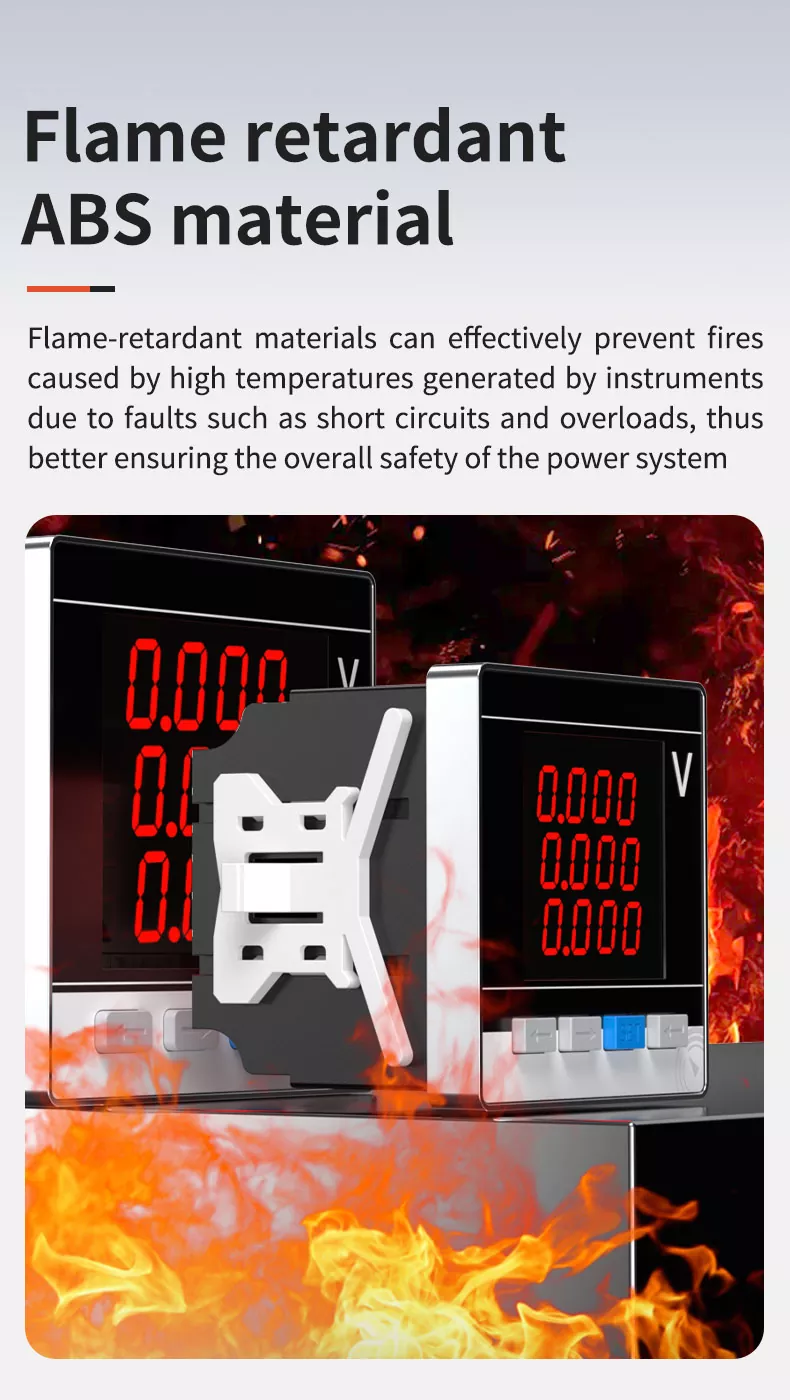

MATERIAL ABS RETARDADOR DE CHAMA

O invólucro adota plástico de engenharia ABS retardador de chamas de alto desempenho com excelentes propriedades retardadoras de chamas e isolamento. Pode efetivamente inibir a combustão e prevenir incêndios causados ​​por altas temperaturas geradas pelos instrumentos devido a falhas como curtos-circuitos e sobrecargas, garantindo assim melhor a segurança geral do sistema de energia. O material também é resistente a ácidos e álcalis, resistente a óleo e antienvelhecimento, com longa vida útil.

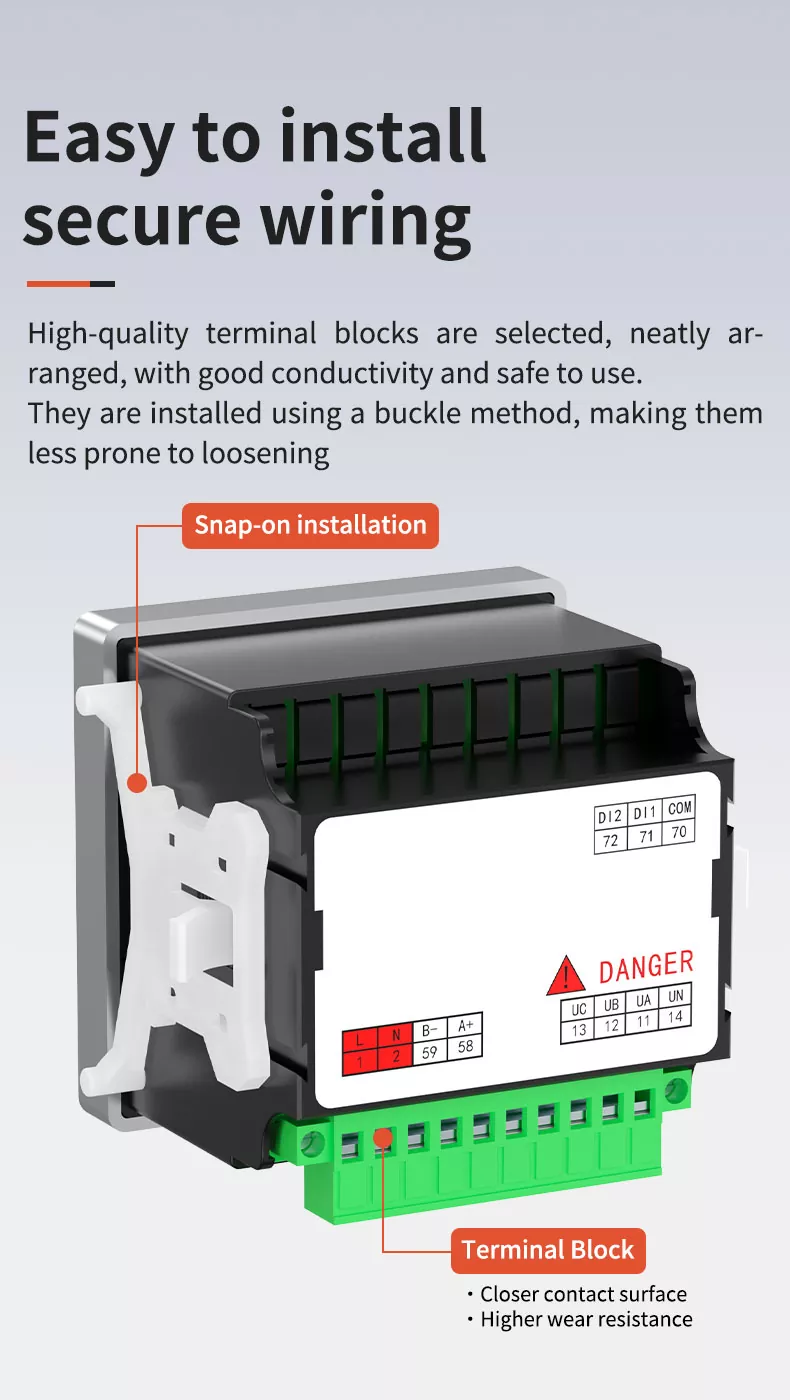

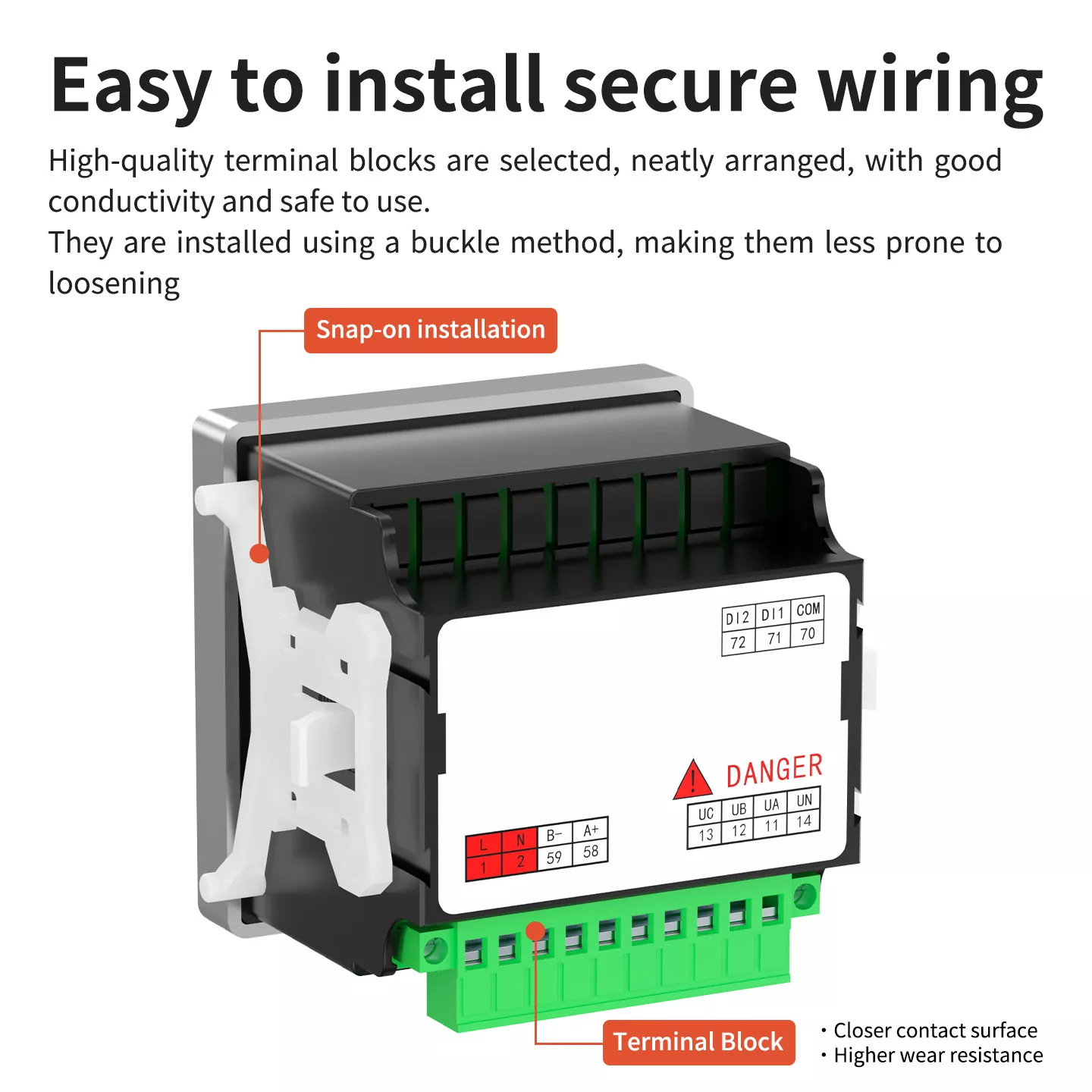

FÁCIL DE INSTALAR E FIAÇÃO SEGURA

Blocos terminais de alta qualidade são selecionados, bem organizados, com boa condutividade e seguros de usar. Eles são instalados usando um método de fivela (encaixe), tornando-os menos propensos a se soltarem. O bloco terminal possui uma superfície de contato mais próxima e maior resistência ao desgaste, garantindo uma fiação segura e confiável. O design de instalação instantânea permite instalação e desmontagem rápidas, sem necessidade de ferramentas complicadas, adequado para vários cenários de montagem em painel.

MÉTODO DE INSTALAÇÃO

1. Alinhe o voltímetro com o orifício de montagem no painel pela frente.

2. Insira o voltímetro no orifício de montagem até que fique nivelado com o painel.

3. Instale os clipes de encaixe na parte traseira para fixar o voltímetro firmemente no painel.

4. Conecte a fiação de acordo com o diagrama de layout do terminal e as instruções de fiação.

DIMENSÕES DO PRODUTO

Fornecemos uma gama completa de modelos de voltímetros digitais LED trifásicos, incluindo três tamanhos comuns:

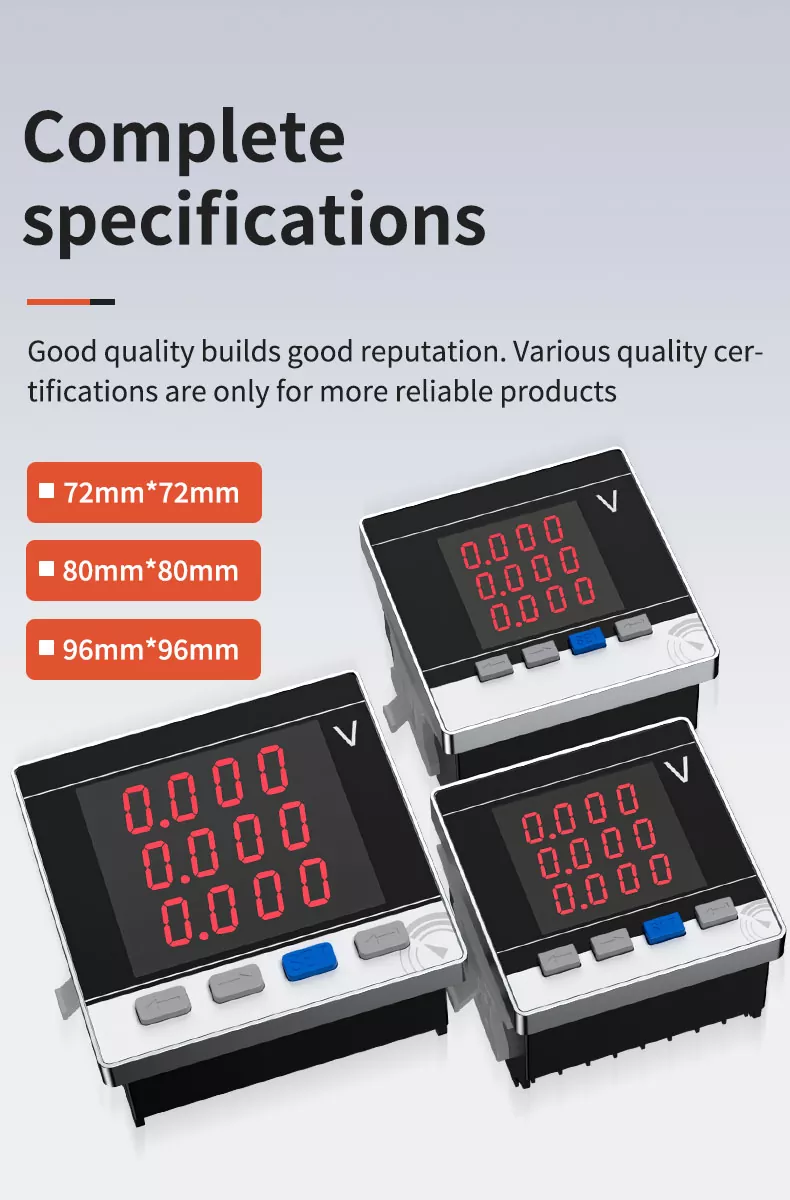

ESPECIFICAÇÕES COMPLETAS

Boa qualidade constrói boa reputação. Várias certificações de qualidade são apenas para produtos mais confiáveis. Vários modelos para escolher:

• 72 mm × 72 mm

• 80mm×80mm

• 96mm×96mm

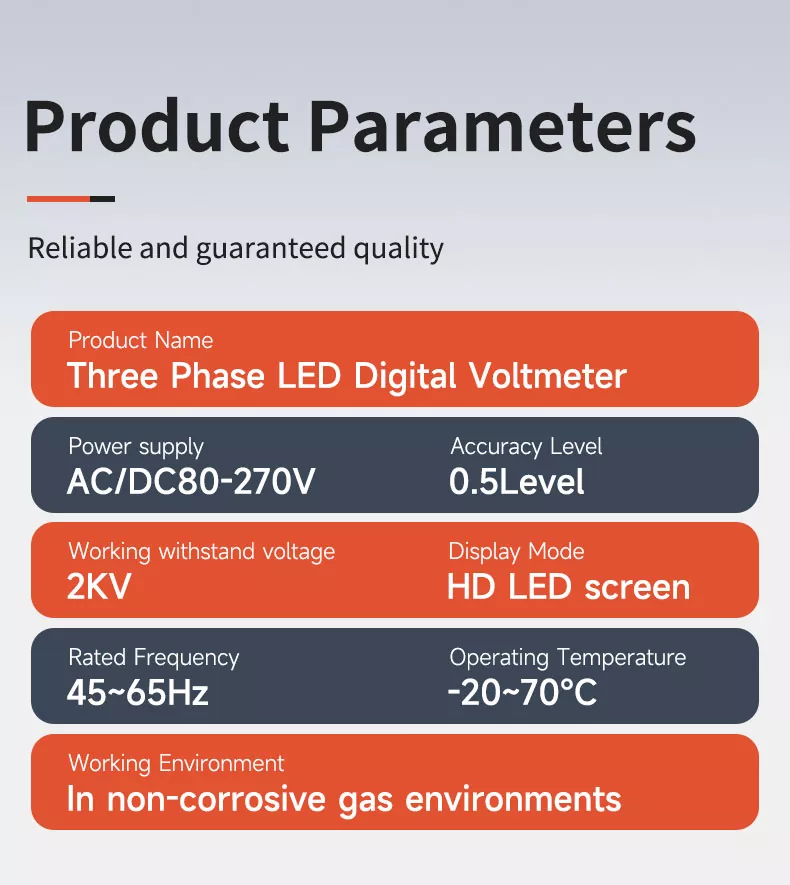

PARÂMETROS DO PRODUTO

LAYOUT DE FIAÇÃO E TERMINAIS

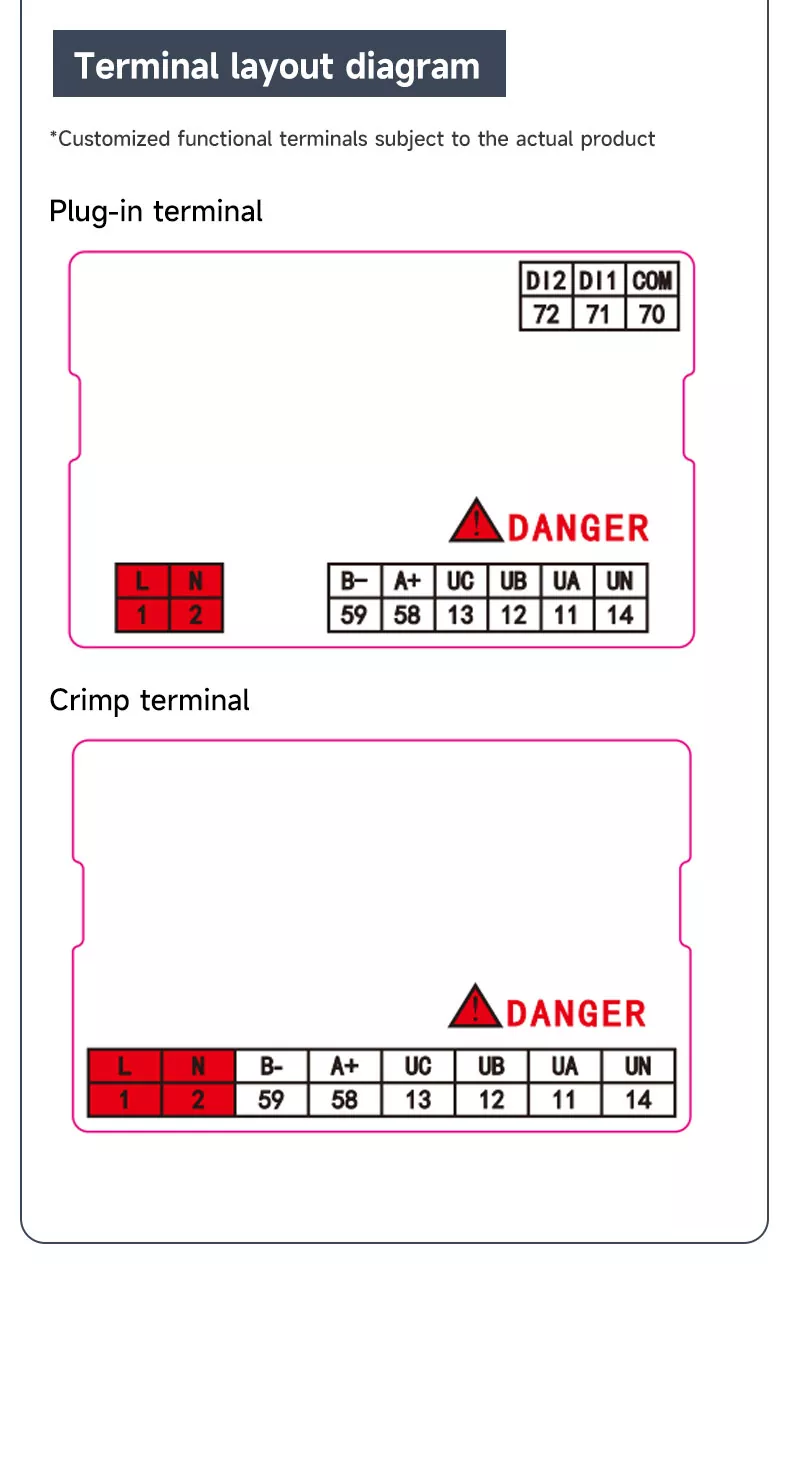

DIAGRAMA DE LAYOUT DO TERMINAL

• Terminal plug-in: Inclui terminais de alimentação auxiliar (L/N), comunicação (A+/B) e entrada de tensão (UA/UB/UC/UN).

• Terminal de crimpagem: Layout simplificado para medição básica de tensão e fonte de alimentação, adequado para aplicações padrão.

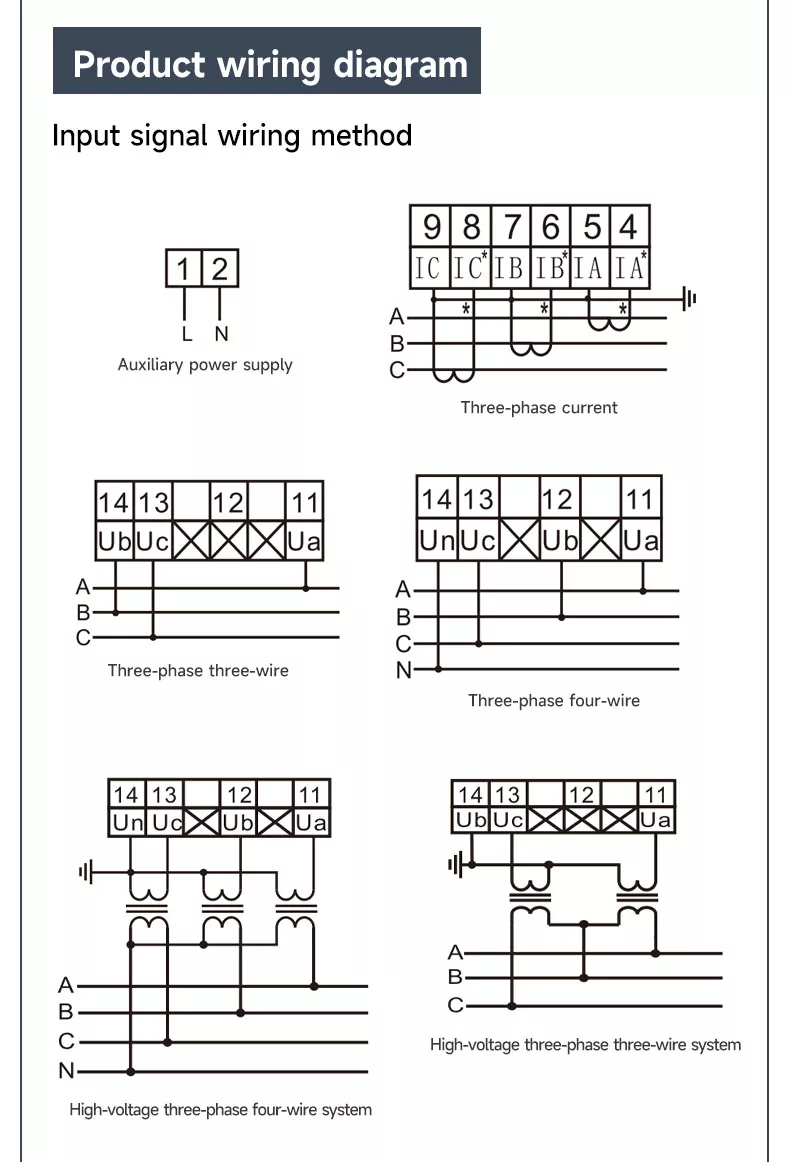

DIAGRAMA DE FIAÇÃO DO PRODUTO

Suporta vários modos de fiação:

• Sistema trifásico de três fios (com/sem transformador de tensão)

• Sistema trifásico de quatro fios (com/sem transformador de tensão)

• Sistema trifásico de alta tensão, três/quatro fios (com transformador de tensão)

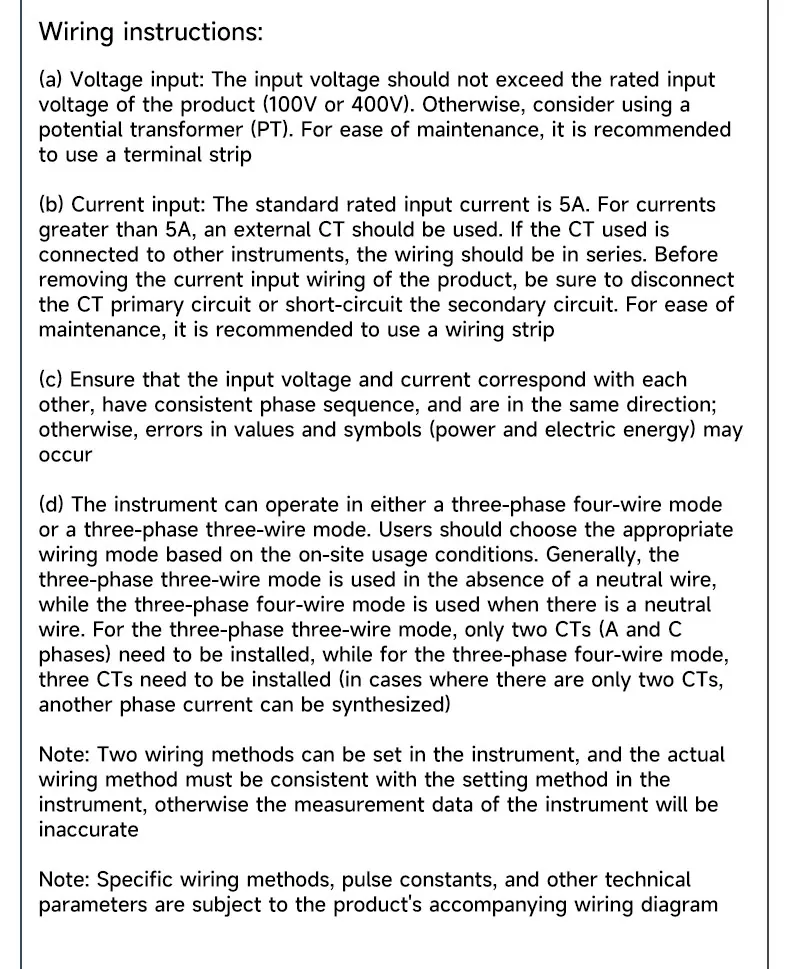

INSTRUÇÕES DE FIAÇÃO

Entrada de tensão: A tensão de entrada não deve exceder a tensão nominal de entrada do produto (100V ou 400V). Caso contrário, considere usar um transformador de potencial (PT). Para facilitar a manutenção, recomenda-se a utilização de uma régua de terminais.

Entrada de corrente: A corrente de entrada nominal padrão é 5A. Para correntes superiores a 5A deverá ser utilizado um TC externo. Caso o TC utilizado esteja conectado a outros instrumentos, a fiação deverá ser em série. Antes de remover a fiação de entrada de corrente do produto, certifique-se de desconectar o circuito primário do TC ou curto-circuitar o circuito secundário.

Sequência de fases: Certifique-se de que a tensão e a corrente de entrada correspondam entre si, tenham uma sequência de fases consistente e estejam na mesma direção; caso contrário, poderão ocorrer erros em valores e símbolos.

Modo de fiação: O instrumento pode operar no modo trifásico de quatro fios ou no modo trifásico de três fios. Os usuários devem escolher o modo de fiação apropriado com base nas condições de uso do local.

CERTIFICAÇÃO AUTORITIVA

Nosso voltímetro digital LED trifásico passou em testes e certificação de laboratório profissional, em linha com os padrões da indústria nacionais e internacionais. Todo o processo de produção implementa rigoroso controle de qualidade, incluindo calibração de precisão, teste de tensão suportável, teste de envelhecimento e outros elos, garantindo a precisão, segurança e estabilidade de cada produto. A certificação oficial fornece uma forte garantia para compras em massa e cooperação de longo prazo dos clientes globais.

Amplamente utilizado

Nosso voltímetro digital LED trifásico é amplamente utilizado em:

• SUBESTAÇÃO: Monitoramento de energia e medição de tensão

• EQUIPAMENTOS DE AUTOMAÇÃO: Controle de processos industriais e monitoramento de tensão

• PRODUÇÃO DE FLUXO: Monitoramento e estatísticas do consumo de energia da fábrica

• GABINETE DE DISTRIBUIÇÃO: Medição e proteção de tensão do sistema de distribuição de energia

• EDIFÍCIO RESIDENCIAL: Medição inteligente de energia e gerenciamento de energia doméstica

• LOJA DE DEPARTAMENTO: Estatísticas e análises de consumo de energia em edifícios comerciais

Perguntas frequentes

1.QUAL A FUNÇÃO PRINCIPAL DESTE PRODUTO?

É usado principalmente para medir e monitorar tensão trifásica em sistemas de energia CA, com funções de medição programável, display LED e comunicação digital.

2.QUAL É O NÍVEL DE PRECISÃO?

Ele adota alta precisão de nível 0,5, que atende aos padrões de medição industrial, garantindo aquisição precisa de dados de tensão.

3.QUAIS TAMANHOS ESTÃO DISPONÍVEIS?

Fornecemos três tamanhos comuns: 72 mm × 72 mm, 80 mm × 80 mm e 96 mm × 96 mm, para atender a diferentes necessidades de instalação.

4.QUAL É O MÉTODO DE INSTALAÇÃO?

Adota montagem em painel de encaixe, que é simples e firme, adequada para diversos gabinetes de distribuição e equipamentos elétricos.

5. APOIA A COMUNICAÇÃO DIGITAL?

Sim, ele suporta funções de comunicação digital, que podem realizar upload de dados e monitoramento remoto, adequados para sistemas inteligentes de gerenciamento de energia.

6.QUAL É A FAIXA DE TEMPERATURA DE FUNCIONAMENTO?

A temperatura operacional padrão é de 20 a 70 °C, e os modelos aprimorados podem suportar até 75 °C, adequados para vários ambientes industriais.

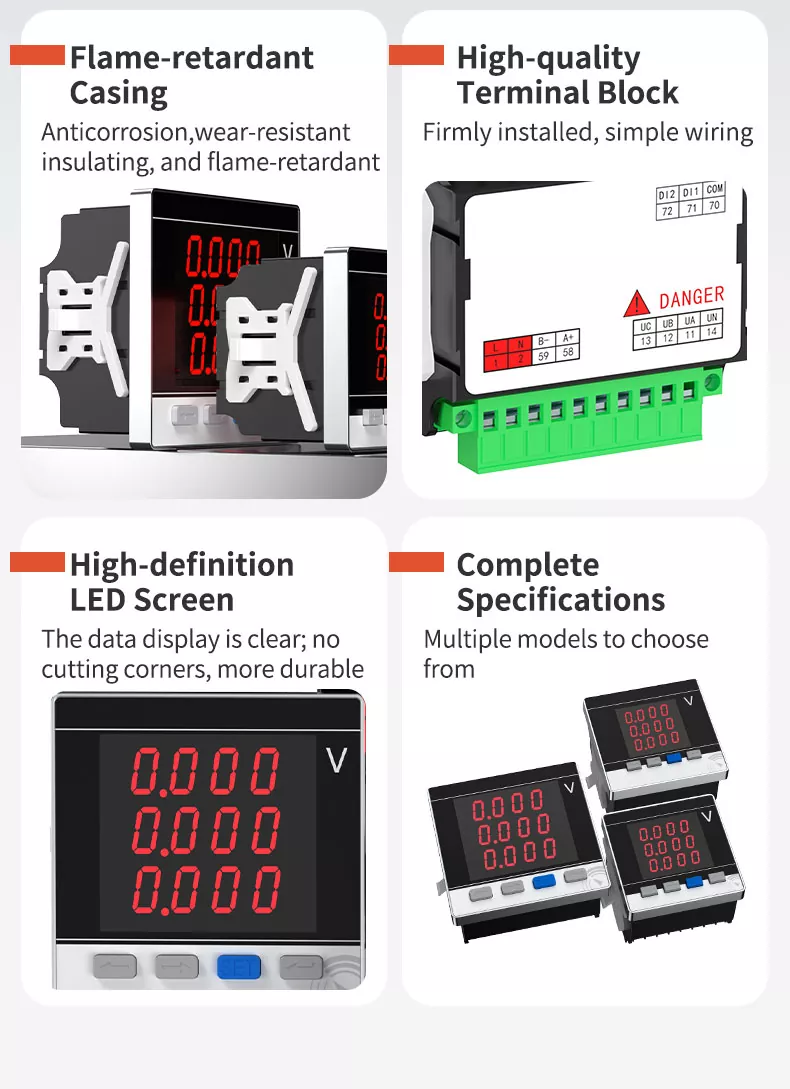

QUATRO PONTOS PRINCIPAIS DE VENDA

• CARCAÇA RETARDADOR DE CHAMA: Anticorrosão, resistente ao desgaste, isolante e retardador de chama, garantindo uso seguro a longo prazo.

• BLOCO DE TERMINAIS DE ALTA QUALIDADE: Instalação firme, fiação simples, com contato mais próximo e maior resistência ao desgaste.

• TELA LED DE ALTA DEFINIÇÃO: Exibição de dados clara, sem cortes, mais durável e fácil de ler.

• ESPECIFICAÇÕES COMPLETAS: Vários modelos (72/80/96mm) para escolher, adequados para vários cenários de instalação.

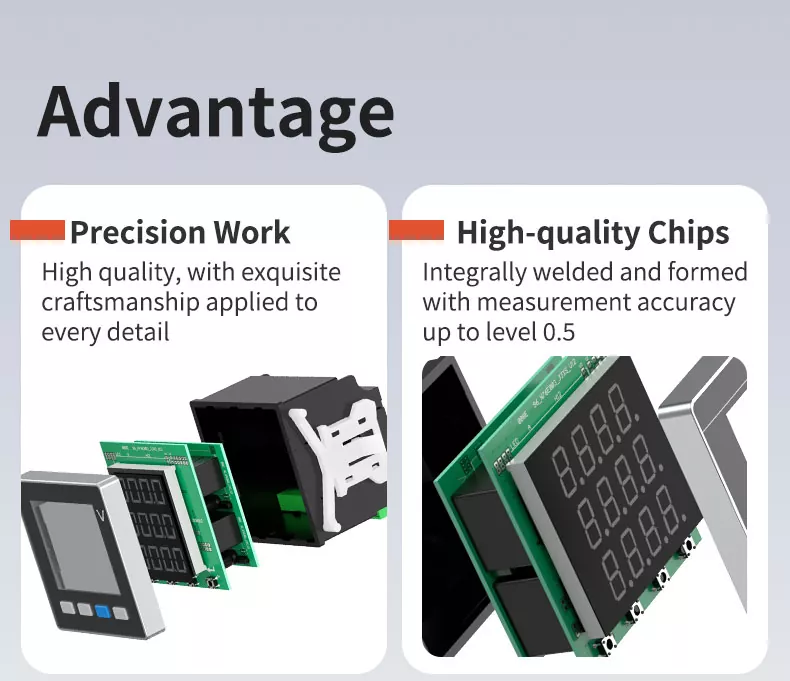

RESUMO DE VANTAGENS

• TRABALHO DE PRECISÃO: Alta qualidade, com acabamento requintado aplicado a cada detalhe.

• CHIPS DE ALTA QUALIDADE: Totalmente soldados e formados com precisão de medição de até nível 0,5.
