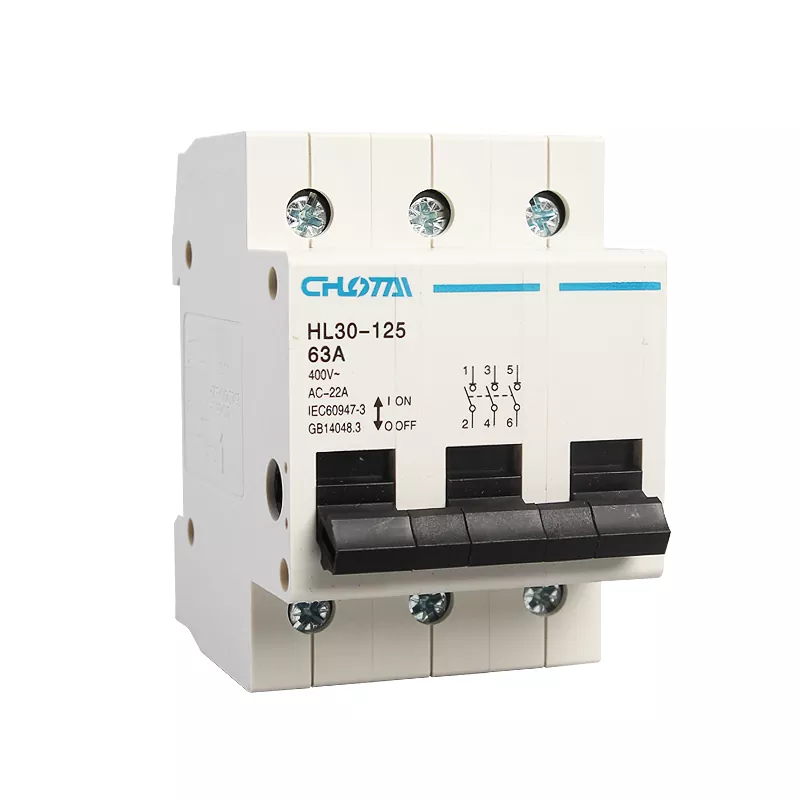

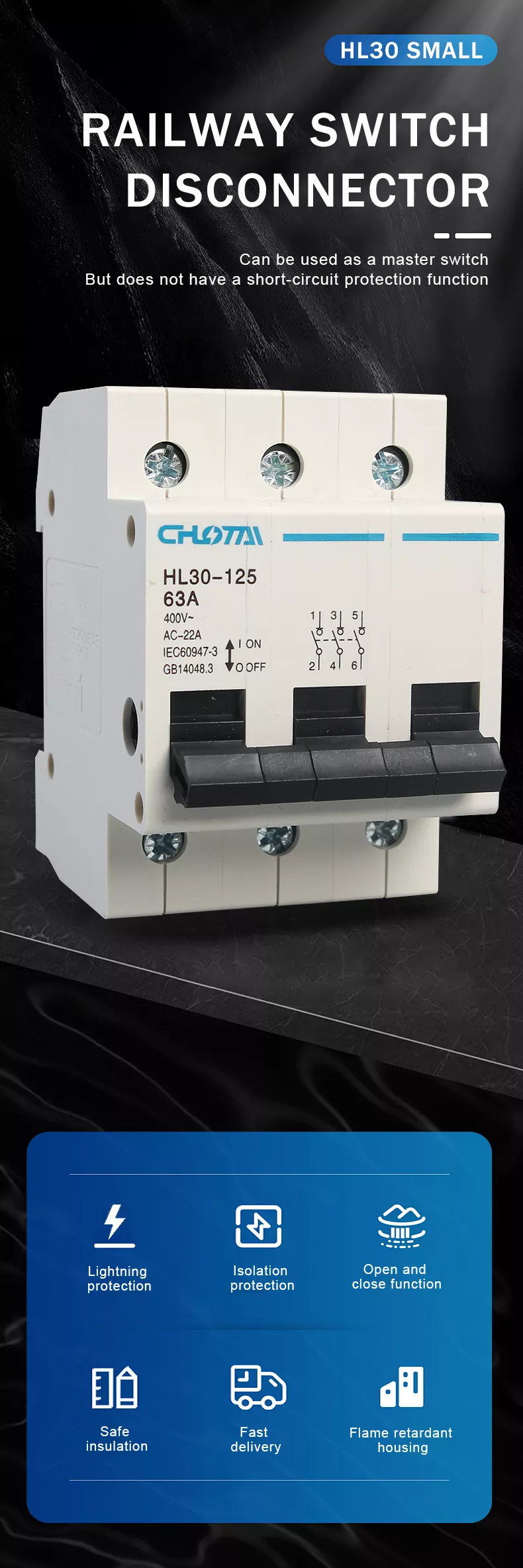

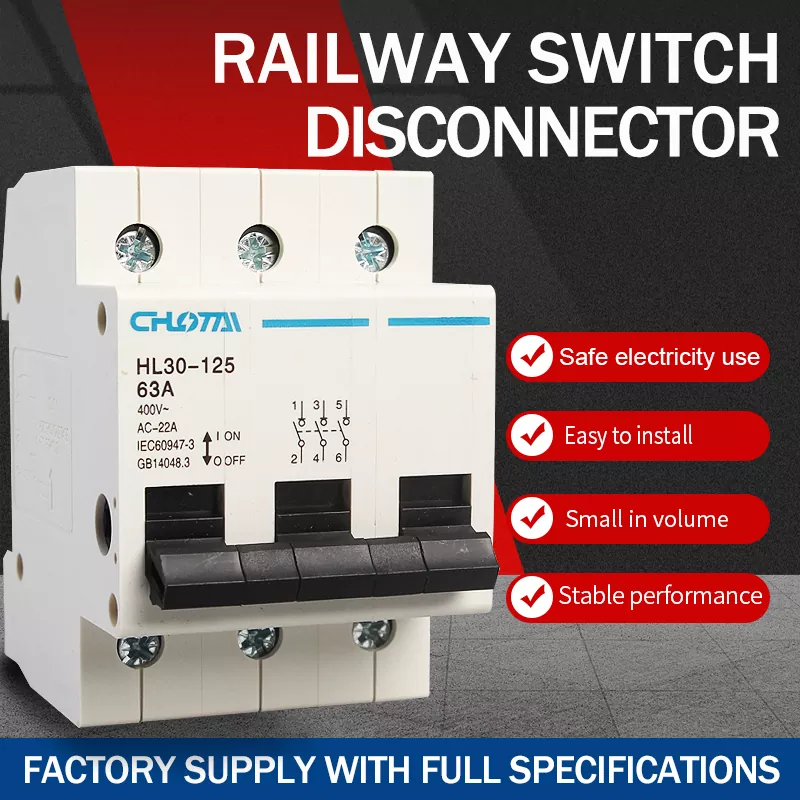

Seccionador de interruptor em trilho DIN 3P Pole

Projetado para sistemas de energia trifásicos de 400 V, nosso interruptor seccionador de trilho DIN 3P Pole é um dispositivo de alto desempenho para isolamento e controle de circuitos. Ele serve como uma chave mestre em combinação de terminais, permitindo isolamento confiável e operação liga/desliga, ao mesmo tempo que oferece proteção contra vazamento (sem proteção contra curto-circuito).

Construído com engenharia de precisão e materiais premium, apresenta:

●Alça tipo D ampliada para fácil operação

●Terminais grandes para fiação segura

● Carcaça termoendurecível para maior segurança

Amplamente aplicado em gabinetes de distribuição, sistemas de controle industrial, sistemas elétricos ferroviários e distribuição de energia comercial, garante um gerenciamento de circuitos estável e seguro.

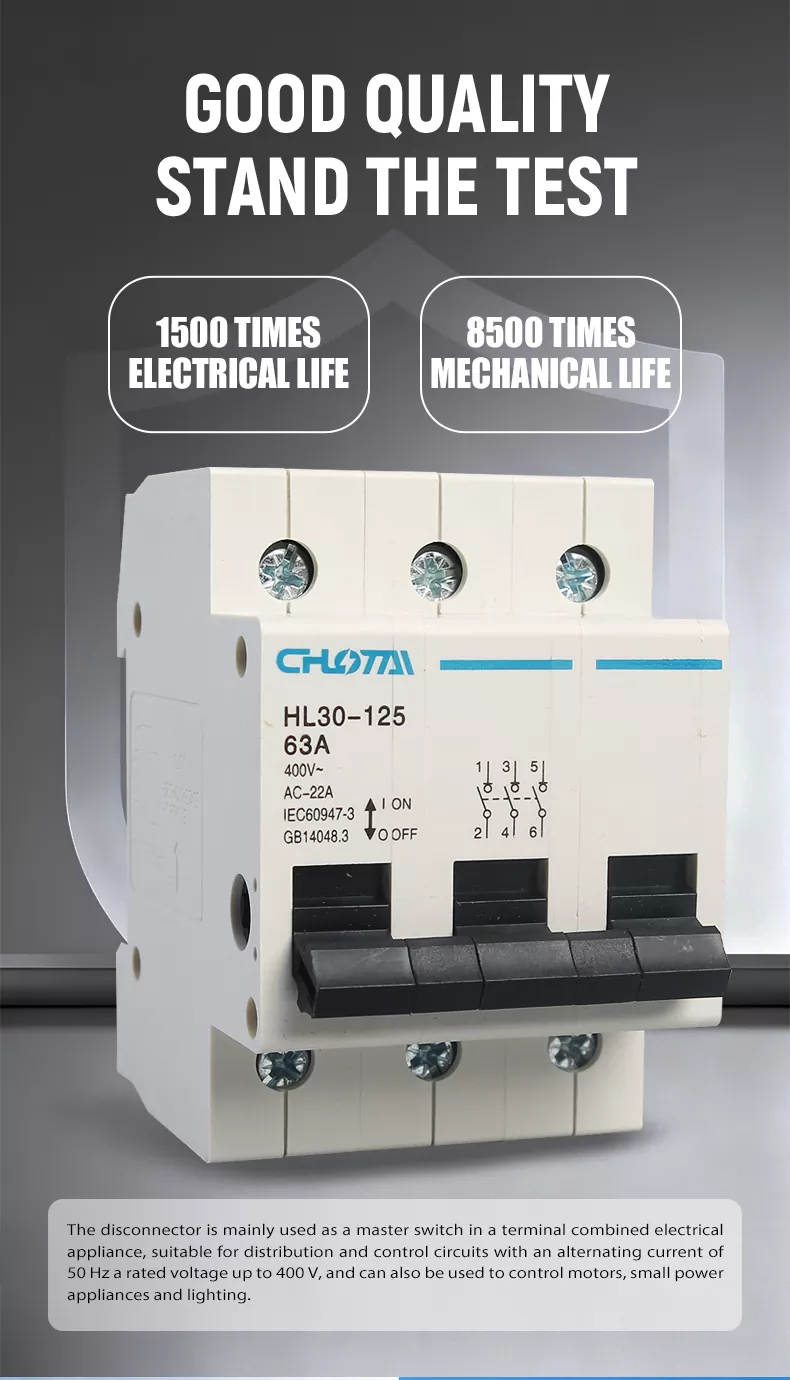

NOVA ATUALIZAÇÃO DE QUALIDADE E MAIS DURÁVEL

A chave seccionadora HL30-125 foi totalmente atualizada em qualidade, com engenharia de precisão aplicada em todo o processo de produção - desde a seleção do material até a montagem final, cada componente é rigorosamente inspecionado.

Principais destaques:

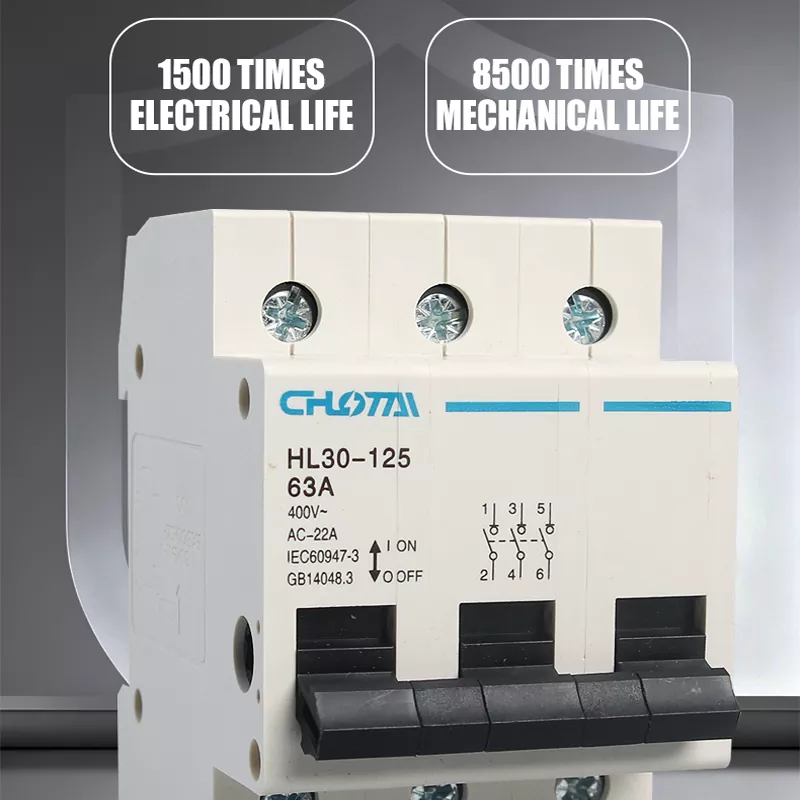

●Vida elétrica:1500 vezes; Vida mecânica:8500 vezes

● Carcaça termofixa em PC com excelente calor, resistência ao impacto e propriedades autoextinguíveis

●Terminais de cobre de alta condutividade para transmissão de corrente estável

●Cada unidade passa por rigorosos testes de envelhecimento, isolamento e desempenho mecânico antes da entrega, garantindo uma operação confiável de longo prazo em ambientes industriais e ferroviários exigentes.

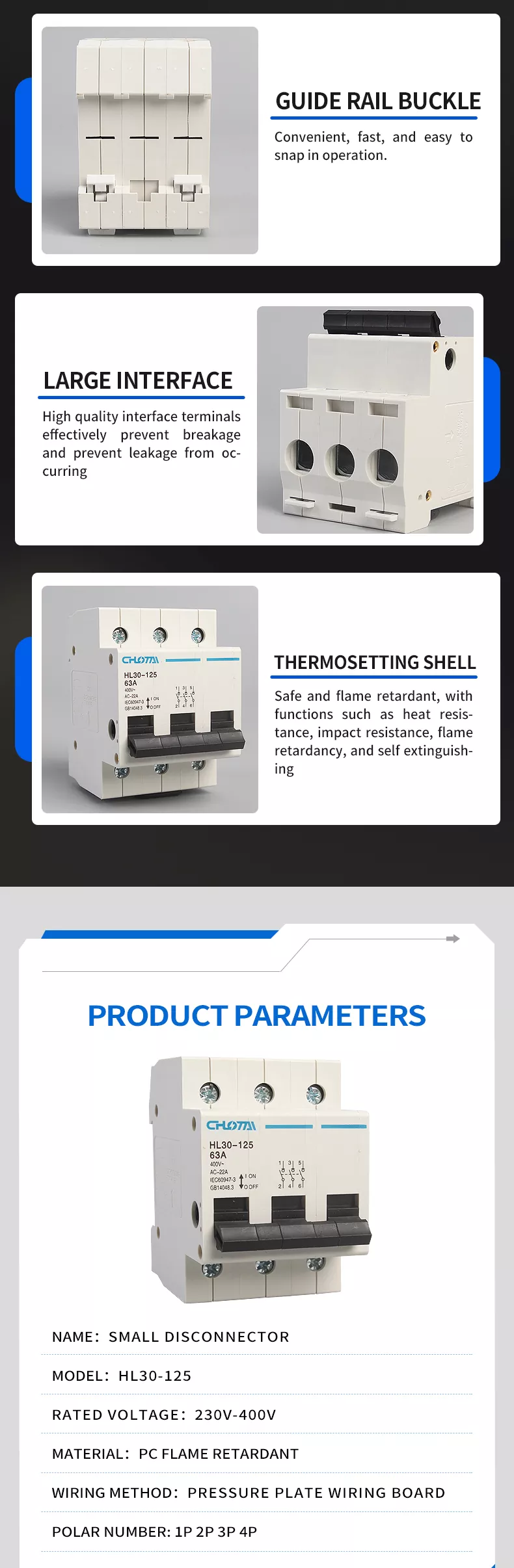

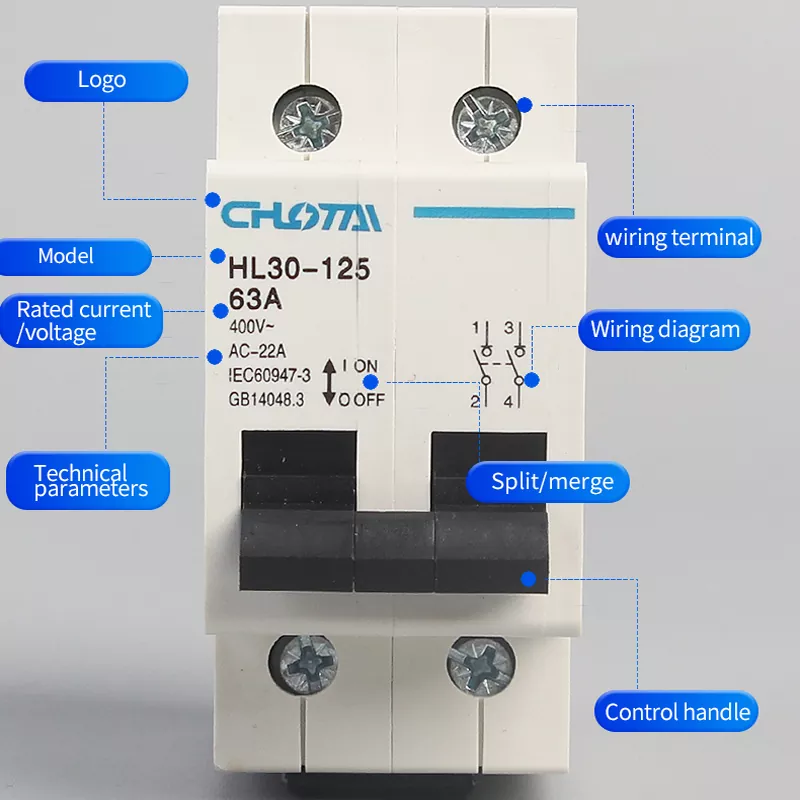

ANÁLISE ESTRUTURAL

A seccionadora ferroviária HL30-125 adota uma estrutura compacta e científica, incluindo 6 componentes principais:

1. PUNHO TIPO D AMPLIADO: Curvatura ergonômica em conformidade com os hábitos humanos, melhorando o conforto operacional e controle intuitivo de ligar/desligar.

2. GRANDES TERMINAIS DE INTERFACE: Terminais de cobre de alta qualidade evitam efetivamente quebras e vazamentos, garantindo fiação segura e baixa perda.

3. CASCO TERMOFIXÍVEL: Material retardador de chamas de PC com resistência ao calor, resistência ao impacto e propriedades autoextinguíveis, fornecendo proteção de segurança confiável.

4. FIVELA DO TRILHO GUIA: Operação de encaixe conveniente, rápida e fácil para instalação em trilho padrão DIN35mm.

5. PORTA DO TERMINAL DE FIAÇÃO: Terminais de fiação de cobre de alta condutividade, garantindo saída de corrente rápida e forte capacidade de sobrecarga.

6. INTERRUPTOR DE DIVIDIR/MESCLAR: Controle preciso de divisão/mesclagem de circuito, suportando gerenciamento e manutenção flexíveis de circuitos.

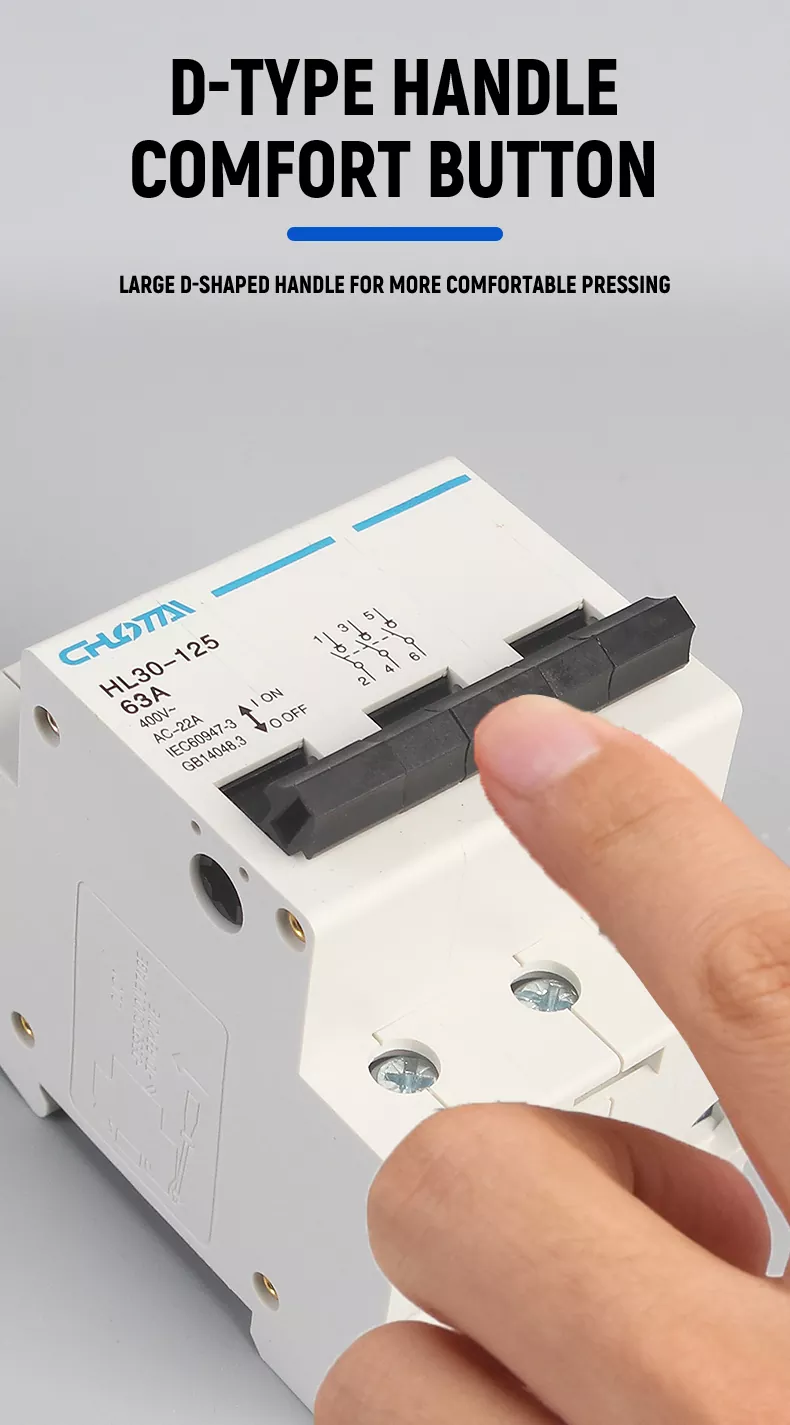

PUNHO ERGONÔMICO TIPO D PARA OPERAÇÃO CONFORTÁVEL

Equipado com uma grande alça alargada em forma de D projetada para se adequar aos hábitos operacionais humanos. A curvatura da alça curvada melhora o conforto operacional, reduzindo a fadiga durante trocas frequentes. A alça preta de alta resistência é resistente ao desgaste e durável, com marcações claras de ligar/desligar, facilitando a operação em vários ambientes de trabalho.

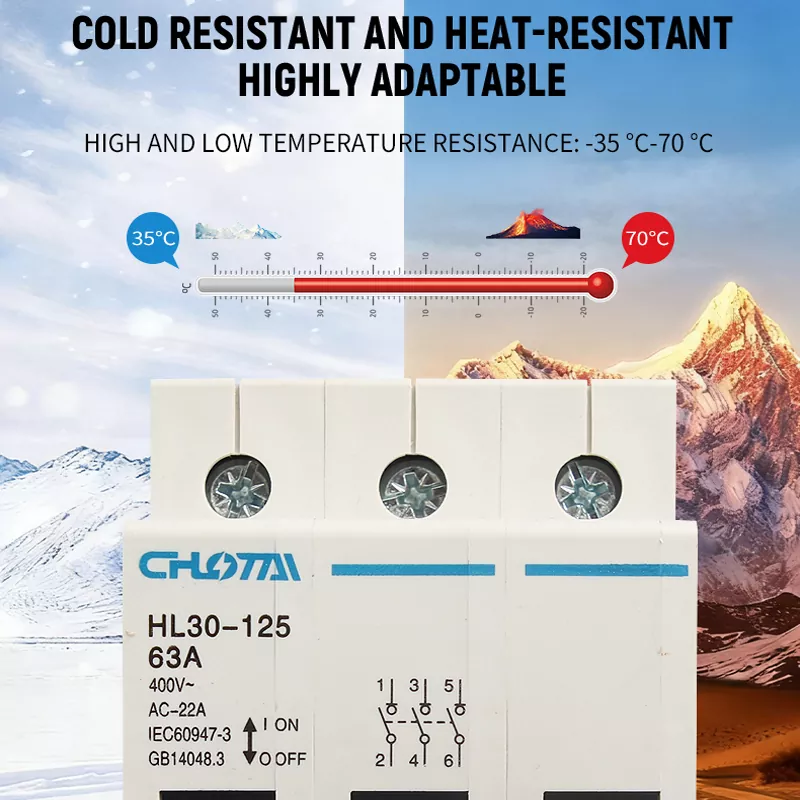

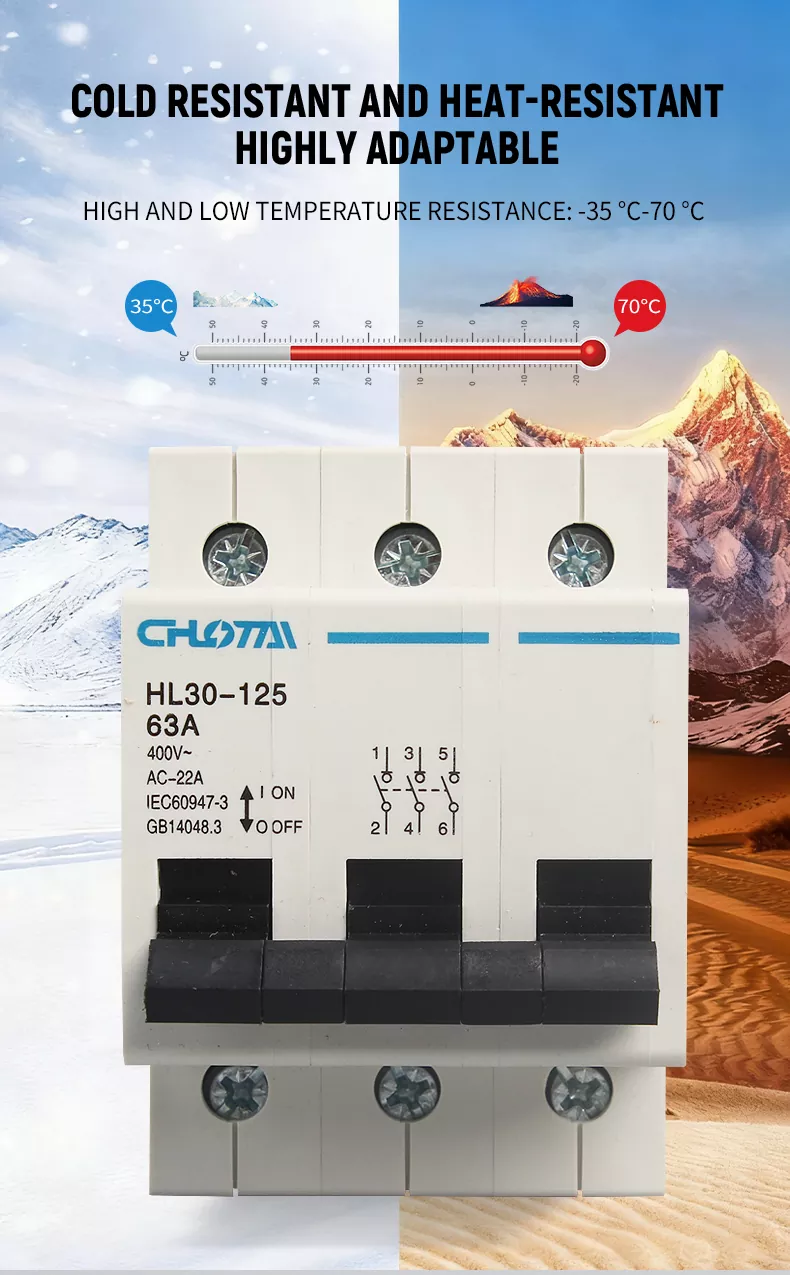

AMPLA ADAPTABILIDADE À TEMPERATURA

A chave seccionadora HL30-125 apresenta excelente resistência a altas e baixas temperaturas, com temperatura operacional faixa de-35°C a 70°C. Opera de forma estável em frio extremo (regiões alpinas) e alta temperatura (deserto, oficinas industriais) ambientes, garantindo isolamento confiável e desempenho de controle em todas as condições climáticas.

NOSSOS PRODUTOS VS. OUTROS PRODUTOS

VANTAGEM PRINCIPAL

1. ISOLAMENTO E PROTEÇÃO CONTRA VAZAMENTO: Isolamento confiável do circuito, evitando efetivamente riscos de vazamento e garantindo o uso seguro da energia.

2. CASCO RETARDADOR DE CHAMA: Material termofixo de PC de alta resistência, inibindo a combustão e prevenindo incêndios.

3. FÁCIL INSTALAÇÃO: Montagem em trilho DIN35mm padrão, design de fivela de encaixe, instalação rápida e sem ferramentas.

4. LONGA VIDA ÚTIL: 1.500 ciclos elétricos e 8.500 ciclos mecânicos, duráveis ​​para uso a longo prazo.

5. AMPLA GAMA DE APLICAÇÃO: Adequado para sistemas trifásicos de 400 V, usado como chave mestre em equipamentos combinados de terminais.

6. CERTIFICAÇÃO CONFORME: Atende aos padrões internacionais IEC60947-3 e GB14048.3, garantindo qualidade e segurança.

CASCO RESISTENTE E RETARDADOR DE CHAMA

O invólucro é feito de plástico termofixo retardador de chamas de PC de alto desempenho, com uma superfície lisa e sem rebarbas após processamento fino. Possui excelente resistência ao calor, resistência ao impacto e propriedades autoextinguíveis, prevenindo efetivamente incêndios causados por anormalidades no circuito. O material também é antienvelhecimento e resistente à corrosão, garantindo o uso seguro a longo prazo em vários ambientes industriais e ferroviários complexos.

TERMINAIS DE ALTA CONDUTIVIDADE E FIAÇÃO FÁCIL

Equipado com grandes terminais de fiação de cobre de alta condutividade, adotando o design da placa de fiação da placa de pressão. O grande O espaço da interface acomoda fios grossos, garantindo uma fiação segura e firme, evitando efetivamente quebras e vazamento. Os terminais possuem forte capacidade de sobrecarga, reduzindo a perda de energia e garantindo uma transmissão de corrente estável.

MONTAGEM EM TRILHO DIN PADRÃO

Projetado para instalação em trilho-guia padrão DIN35mm universal, com uma conveniente fivela de encaixe. É compatível com todos os gabinetes de distribuição padrão, caixas de controle elétrico e equipamentos ferroviários, permitindo uma operação rápida e sem ferramentas instalação e desmontagem, adequada para implantação rápida em vários cenários de distribuição de energia.

PARÂMETROS DO PRODUTO

GUIA DE SELEÇÃO

1. Como escolher os números dos pólos (número P)?

• 1P: Pólo único, 1 posição, para 1 fio energizado (sem fio neutro).

• 1P+N: Monopolar bipolar, 1 posição, para 1 fio vivo + 1 neutro.

• 2P: Pólo duplo, 2 posições, para 1 fio vivo + 1 fio neutro (ou 2 fios vivos).

• 3P: Três pólos, 3 posições, para 3 fios energizados (este produto é adequado para sistemas trifásicos de 400V).

• 4P: Quatro pólos, 4 posições, para 3 fios energizados + 1 fio neutro.

2. Como escolher a corrente?

Combine a corrente nominal da chave seccionadora com a seção transversal do fio de cobre e a potência da carga para evitar superaquecimento ou danos ao equipamento. Consulte a tabela abaixo:

Nota: A chave seccionadora deve ser compatível com o fio e a energia elétrica para evitar superaquecimento, terminal queima ou falha do equipamento.

Amplamente utilizado

Nosso seccionador ferroviário HL30-125 3P é amplamente utilizado em:

• SISTEMAS FERROVIÁRIOS: Controle de sinalização ferroviária, distribuição de energia de locomotivas e sistemas elétricos de estações.

• EQUIPAMENTOS INDUSTRIAIS: Controle do motor da oficina de fábrica, interruptor mestre do gabinete de distribuição e controle de energia da linha de produção.

• EDIFÍCIOS COMERCIAIS: Interruptor mestre de distribuição de energia para prédios de escritórios, shopping centers e hotéis.

• ENGENHARIA RESIDENCIAL: Caixa de distribuição residencial de arranha-céus, controle de fonte de alimentação multifásica.

• ENGRENAGEM DE COMBINAÇÃO DE TERMINAIS: Interruptor principal em equipamentos elétricos combinados de terminais, garantindo isolamento seguro do circuito.

Perguntas frequentes

1. QUAL A FUNÇÃO PRINCIPAL DESTE SECCIONADOR 3P HL30-125?

É usado principalmente comointerruptor mestre em engrenagem combinada de terminais, proporcionando confiabilidadeproteção de isolamento , proteção contra vazamentoe controle liga/desliga do circuito. Não possui função de proteção contra curto-circuito e é adequado para alimentação AC 50Hz sistemas de até 400V, utilizados em circuitos de distribuição, controle de motores e sistemas de iluminação de pequenos eletrodomésticos.

2. QUAIS AS PRINCIPAIS ESPECIFICAÇÕES DESTE PRODUTO?

Este é um modelo 3P 63A com tensão nominal de 400V ~, vida elétrica de 1.500 vezes, vida mecânica de 8.500 vezes, e faixa de temperatura operacional de -35°C a 70°C. Ele suporta números de pólo opcionais 1P/2P/3P/4P.

3. QUE MÉTODO DE INSTALAÇÃO ADOTA?

Ele suportaMontagem em trilho guia padrão DIN35mm com um design de fivela de encaixe. A instalação é rápida, sem ferramentas e compatível com todas as distribuições padrão armários e equipamentos elétricos.

4. TEM FUNÇÕES DE PROTEÇÃO CONTRA VAZAMENTOS E RAIOS?

Sim, está equipado comproteção contra vazamento eproteção contra raios funções, protegendo eficazmente os circuitos contra riscos de vazamento e danos causados ​​por raios.

5. DE QUE MATERIAL É FEITO O CASCO E QUAIS AS SUAS VANTAGENS?

A casca é feita dePlástico termofixo retardador de chama para PC, apresentando resistência ao calor, resistência ao impacto, retardamento de chama e propriedades autoextinguíveis. Também é antienvelhecimento e resistente à corrosão, garantindo uso seguro a longo prazo em ambientes agressivos.

6. QUAIS CERTIFICAÇÕES ESTE PRODUTO TEM?

Nosso seccionador HL30-125 está em conformidade comIEC60947-3 eGB14048.3 padrões internacionais, garantindo qualidade, segurança e confiabilidade nos mercados globais.
