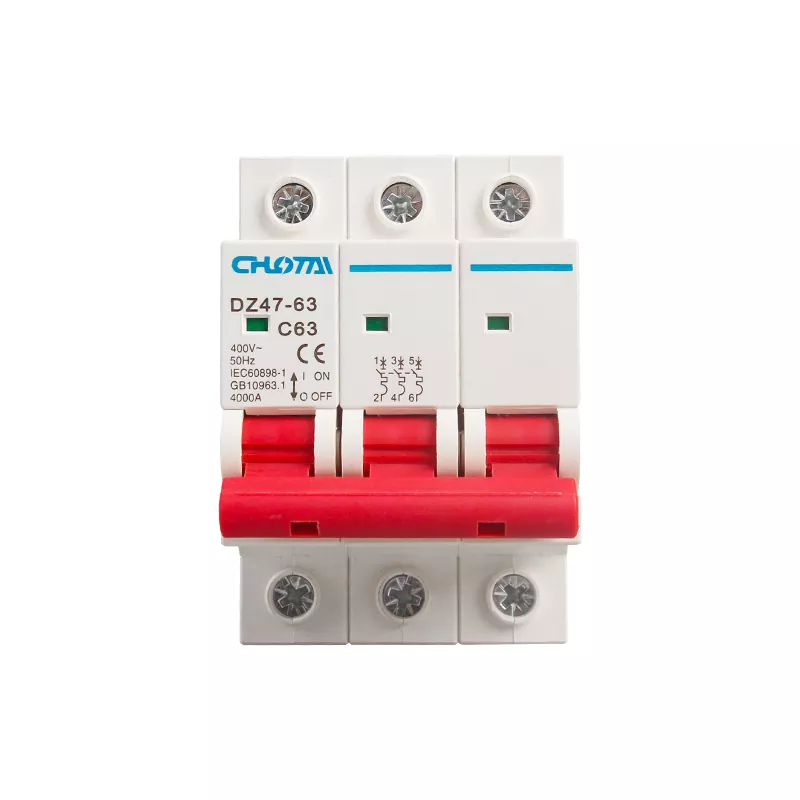

Disjuntor diminuto de 3P 63A DZ47

Eton é um fabricante e fornecedor profissional na China de disjuntor miniatura 3P 63A DZ47, oferecendo soluções de proteção de circuito de alto desempenho no atacado para compradores globais. Projetado para sistemas de energia trifásicos de 400 V, este disjuntor desconecta automaticamente a energia durante condições de sobrecarga ou curto-circuito, evitando efetivamente riscos elétricos e danos ao equipamento. Fabricado com material de PC retardador de chamas premium e engenharia de precisão, apresenta uma estrutura durável, operação fácil de usar e longa vida útil. Em conformidade com os padrões IEC60898-1 e GB10963.1, é amplamente aplicado em gabinetes de distribuição, edifícios residenciais, equipamentos industriais e sistemas de energia comerciais. Com qualidade estável, fornecimento direto da fábrica e suporte OEM/ODM, a Eton garante soluções confiáveis ​​para necessidades de compra em massa.

NOVA ATUALIZAÇÃO DE QUALIDADE E MAIS DURÁVEL

Nosso DZ47-63 MCB é um fabricante confiável e solução de fornecedor na China para necessidades de proteção de circuito no atacado, oferecendo qualidade atualizada e desempenho estável para compradores globais. Desde a seleção do material até a montagem final, cada componente é rigorosamente inspecionado para garantir segurança e durabilidade consistentes.

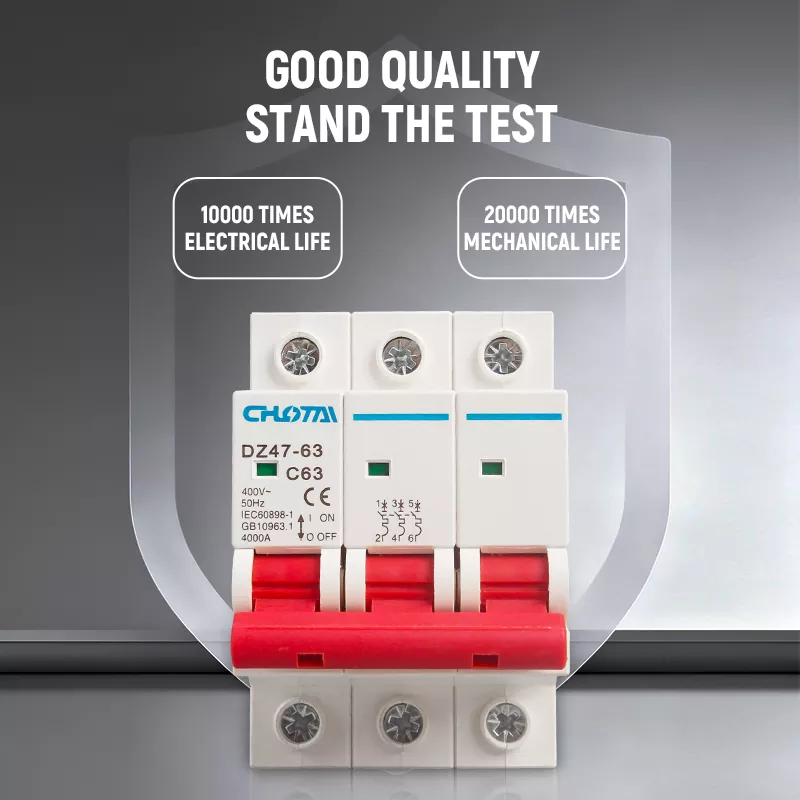

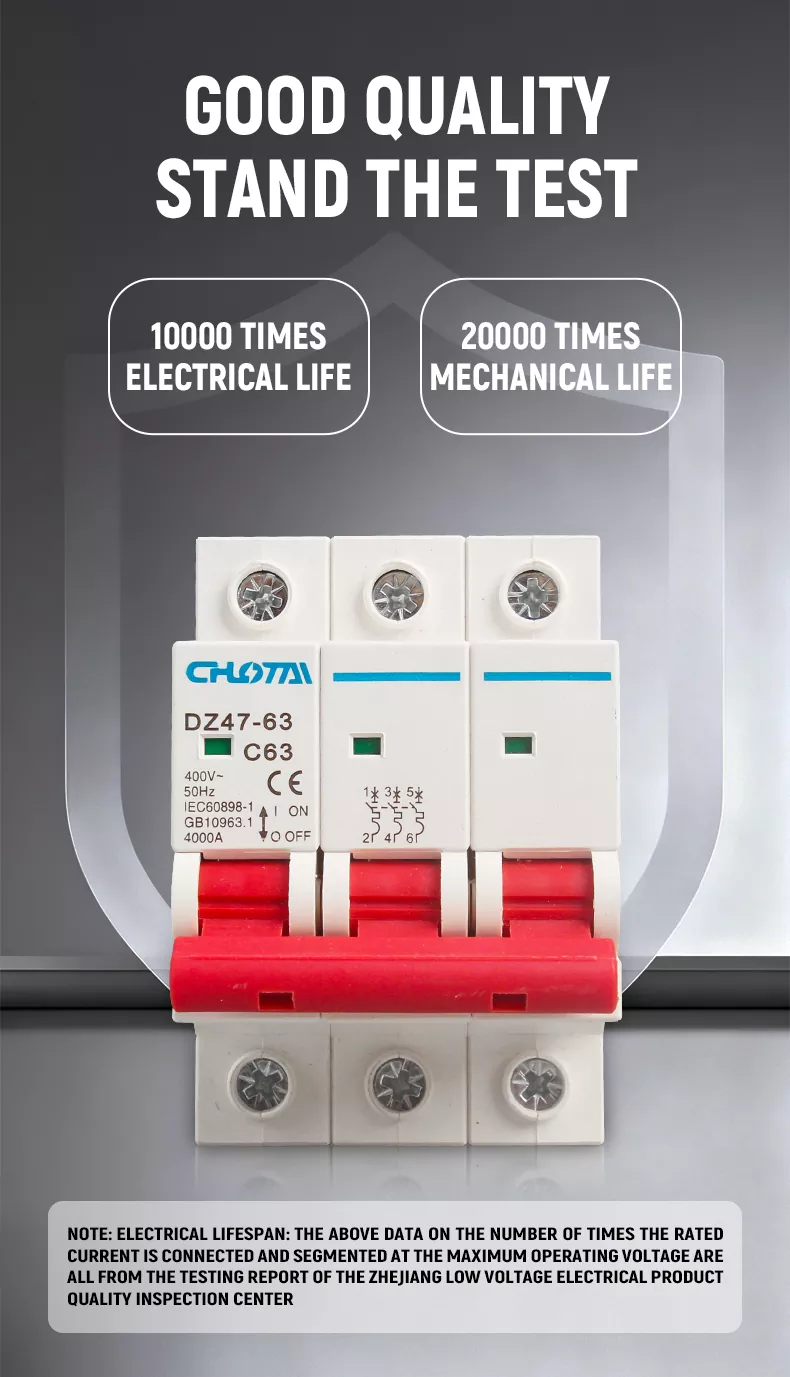

Possui10.000 vezes a vida elétricae20.000 vezes a vida mecânica, totalmente testado e certificado pelo Centro de Inspeção de Qualidade de Produtos Elétricos de Baixa Tensão de Zhejiang. O invólucro termoendurecível retardador de chama oferece excelente resistência ao calor, resistência ao impacto e desempenho autoextinguível, enquanto os terminais de cobre de alta qualidade garantem condutividade estável e transmissão de corrente eficiente.

Antes da entrega, cada unidade passa por rigorosos testes de envelhecimento e resistência à tensão, garantindo uma operação estável a longo prazo, mesmo em ambientes severos e exigentes. Com capacidade de fornecimento de fábrica e suporte profissional OEM/ODM, a Eton oferece soluções confiáveis ​​de MCB DZ47-63 para aplicações industriais, comerciais e residenciais.

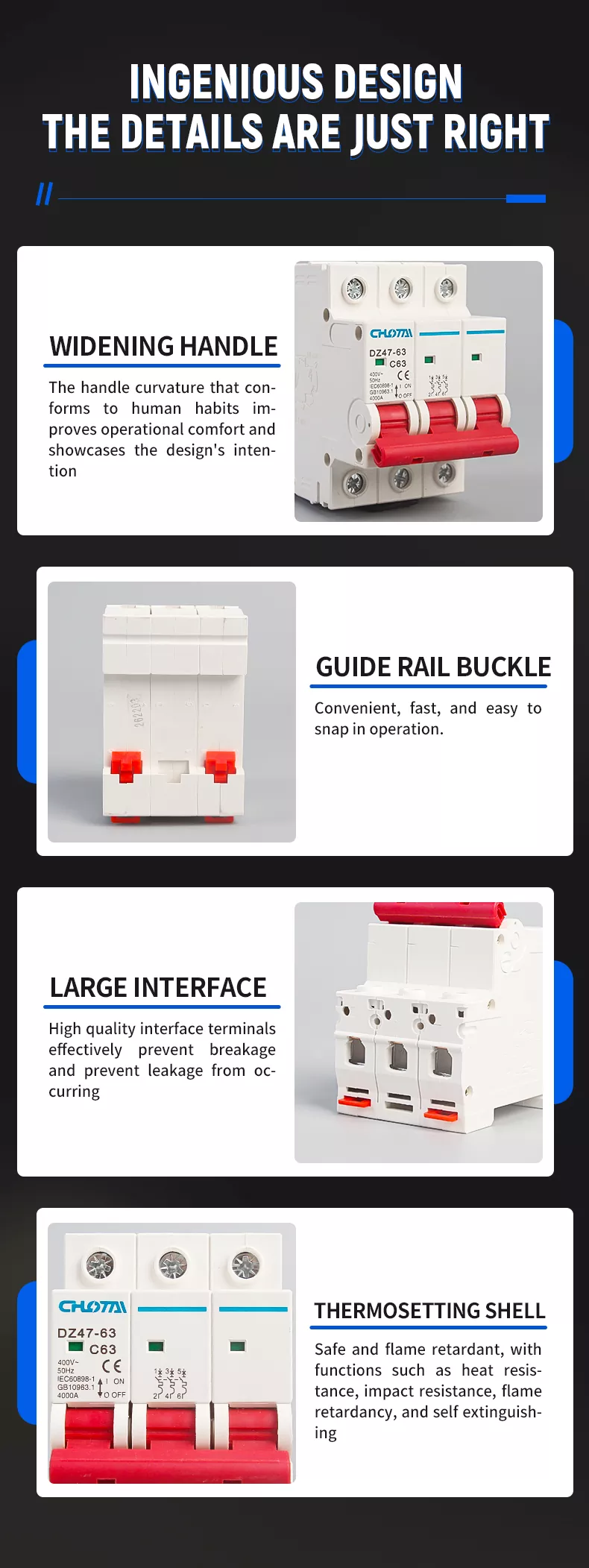

ANÁLISE ESTRUTURAL

O MCB adota uma estrutura compacta e científica, com 4 destaques principais de design:

1. ALARGAMENTO DO PUNHO TIPO D: Curvatura ergonômica para operação confortável, fácil de ligar/desligar.

2. FIVELA DO TRILHO GUIA: Montagem em trilho DIN35mm padrão, instalação de encaixe conveniente e rápida.

3. GRANDES TERMINAIS DE INTERFACE: Terminais de alta qualidade evitam quebras e vazamentos, garantindo uma fiação segura.

4. CASCO TERMOFIXÍVEL: Retardador de chamas, resistente ao calor, resistente a impactos e autoextinguível para máxima segurança.

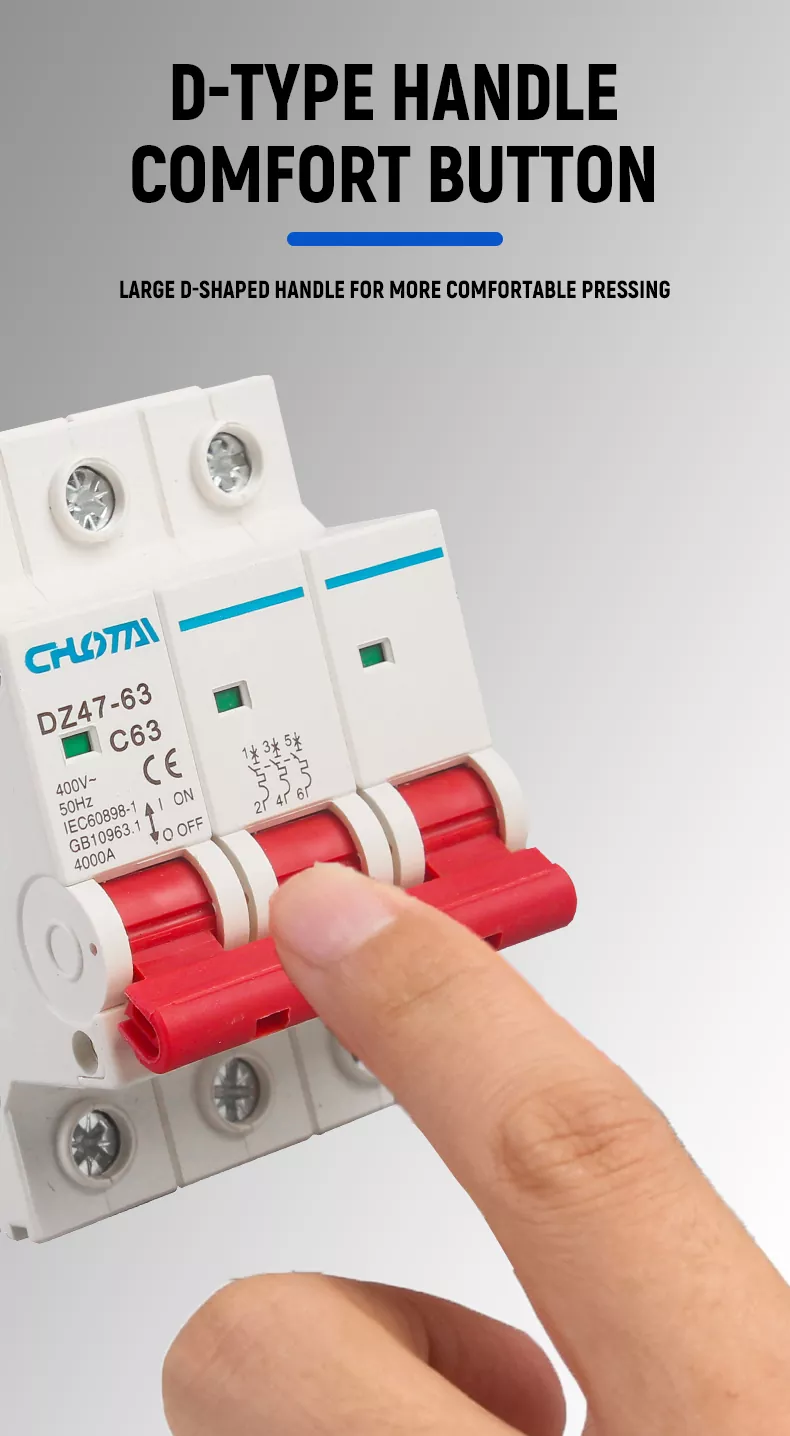

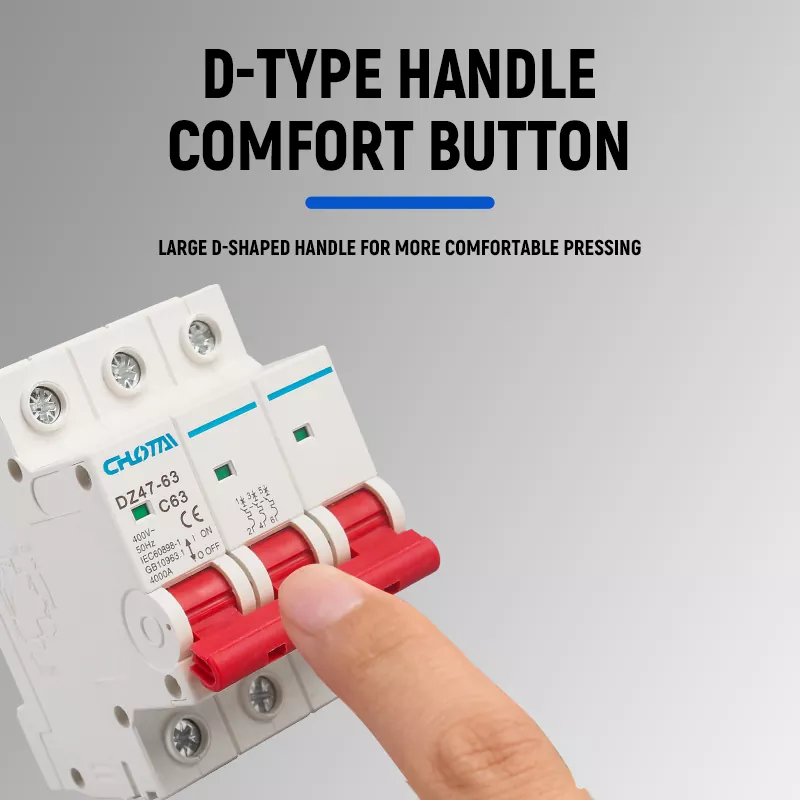

PUNHO ERGONÔMICO TIPO D PARA OPERAÇÃO CONFORTÁVEL

Equipado com uma grande alça em forma de D projetada para se adaptar aos hábitos operacionais humanos. O design alargado e curvo proporciona uma aderência confortável, reduzindo a fadiga operacional durante trocas frequentes. A alça vermelha de alta visibilidade garante clareza reconhecimento de status, facilitando a operação mesmo em ambientes escuros.

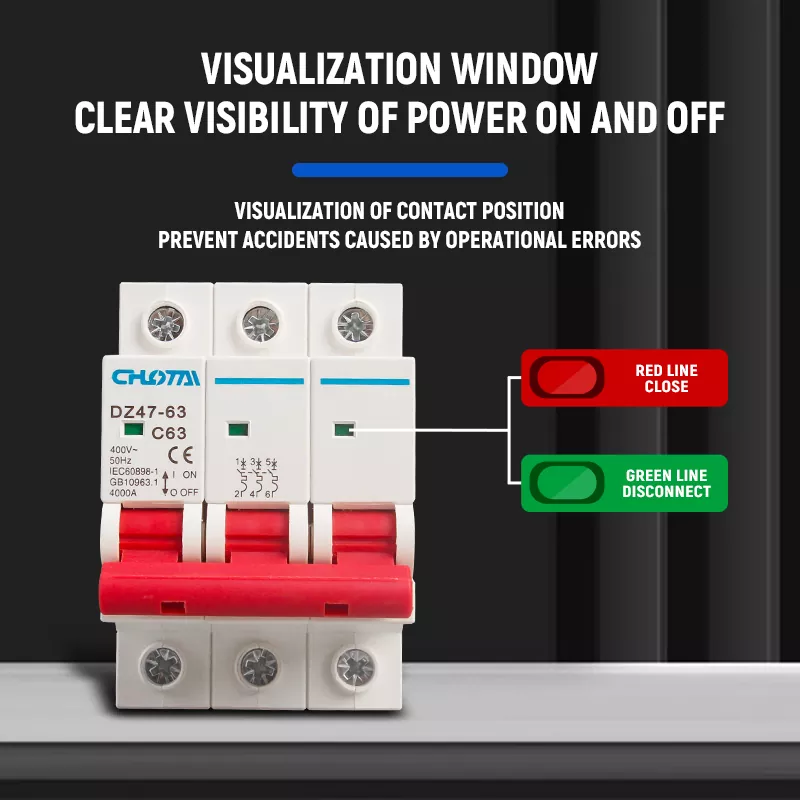

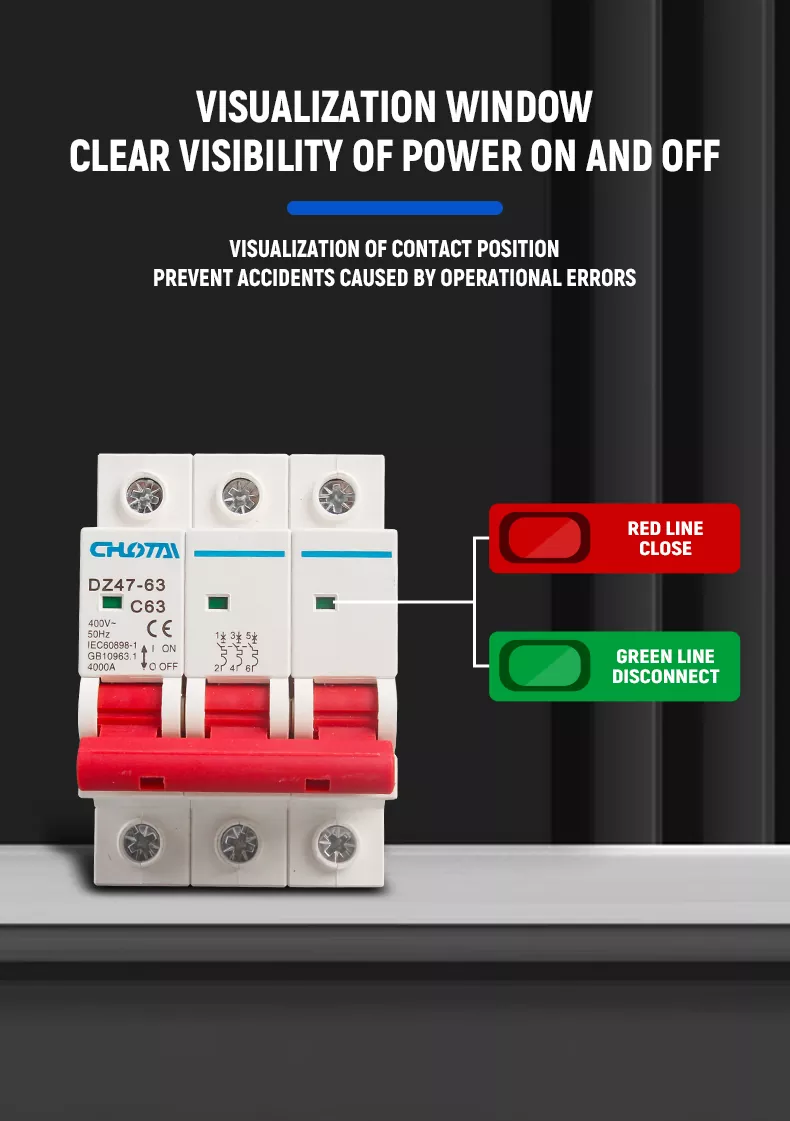

JANELA DE VISUALIZAÇÃO PARA INDICAÇÃO CLARA DE STATUS

A janela de posição de contato visual integrada exibe claramente o status da energia: verde indica que o circuito está desconectado, vermelho indica que o circuito está fechado. Isso evita acidentes causados por erros operacionais, permitindo usuários para confirmar instantaneamente o status de funcionamento do disjuntor.

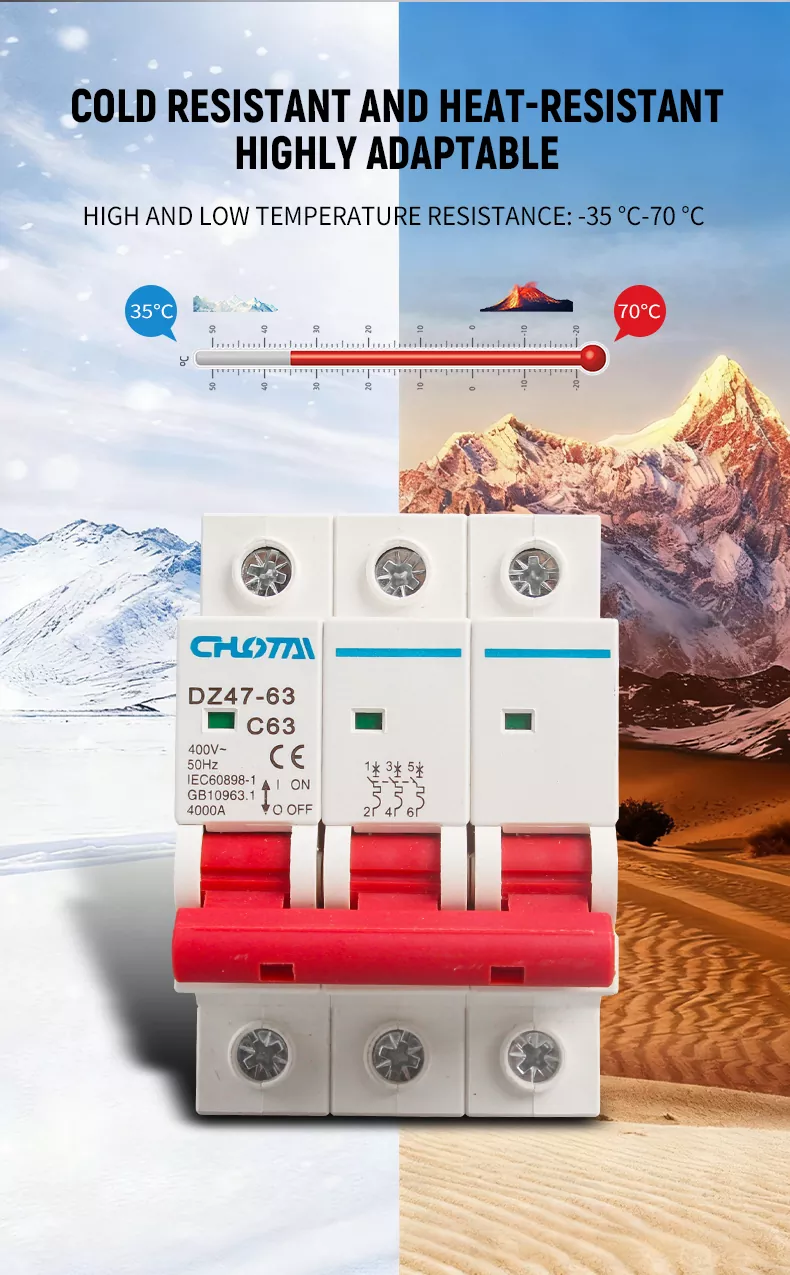

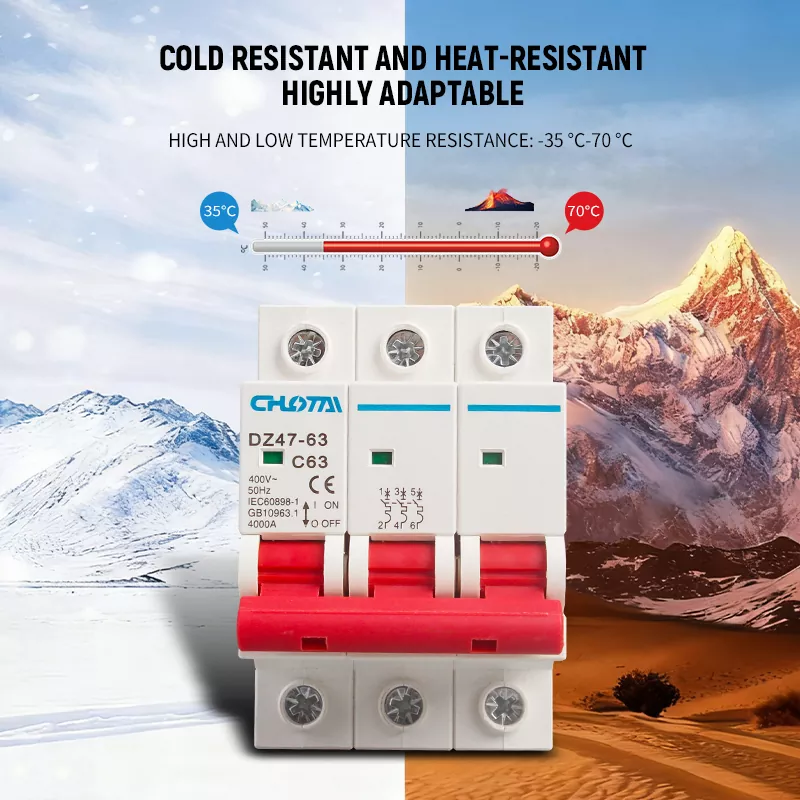

AMPLA ADAPTABILIDADE À TEMPERATURA

O MCB apresenta excelente resistência a altas e baixas temperaturas, com uma faixa de temperatura de trabalho de-35°C a 70°C. Opera de forma estável em frio extremo (por exemplo, regiões alpinas) e alta temperatura (por exemplo, deserto, oficinas industriais) ambientes, garantindo proteção confiável do circuito em diversas condições climáticas.

NOSSOS PRODUTOS VS. OUTROS PRODUTOS

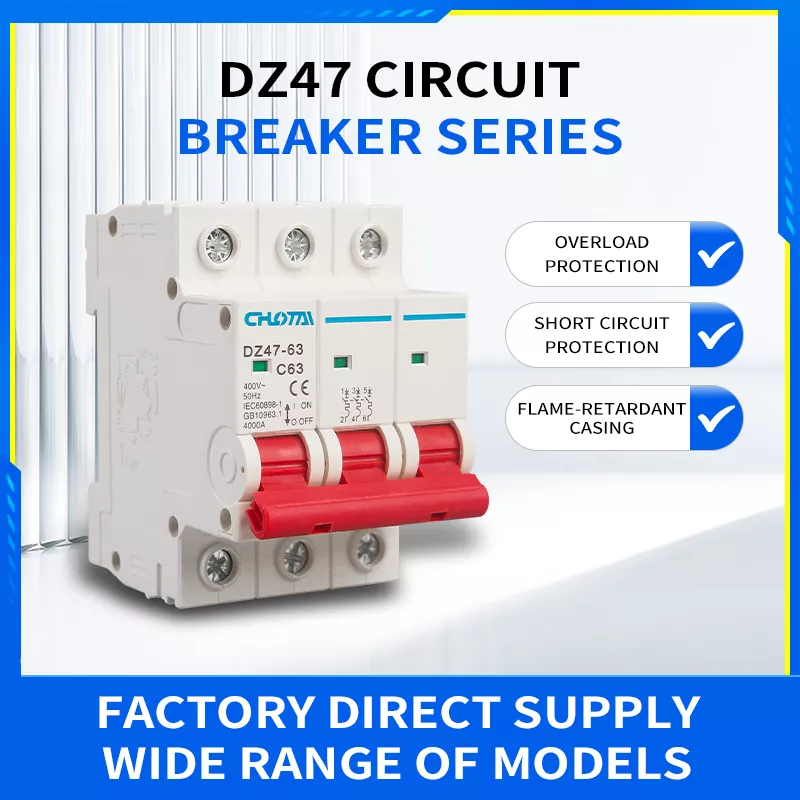

VANTAGEM PRINCIPAL

PROTEÇÃO DE CURTO-CIRCUITO E SOBRECARGA: Dispara automaticamente para cortar energia durante falhas, evitando incêndios elétricos.

MATERIAL RETARDADOR DE CHAMA: Carcaça termoendurecível com excelente resistência ao fogo, garantindo segurança em condições extremas.

FÁCIL INSTALAÇÃO: Montagem em trilho DIN35mm padrão, instalação rápida, compatível com todos os gabinetes de distribuição.

LONGA VIDA ÚTIL: 10.000 ciclos elétricos e 20.000 ciclos mecânicos, duráveis ​​para uso a longo prazo.

INDICAÇÃO DE STATUS CLARA: Janela visual para status de energia em tempo real, evitando erros operacionais.

AMPLA APLICABILIDADE: Modelo 3P 63A adequado para sistemas trifásicos 400V, atendendo necessidades residenciais, comerciais e industriais.

SEIS PONTOS PRINCIPAIS DE VENDA

• PROTEÇÃO DE SOBRECARGA E CURTO-CIRCUITO: Dupla proteção para salvaguardar circuitos e equipamentos elétricos.

• CASCO RETARDADOR DE CHAMA: Material termoendurecível de alta resistência, resistente ao calor, resistente ao impacto e autoextinguível.

• PUNHO ERGONÔMICO: Design ampliado tipo D para operação confortável e sem esforço.

• JANELA DE STATUS VISUAL: Indicação clara de liga/desliga, eliminando riscos operacionais.

• AMPLA RESISTÊNCIA À TEMPERATURA: Faixa de operação de -35°C a 70°C, adaptável a todos os ambientes.

• CERTIFICAÇÃO AUTORITIVA: Certificado CE, CCC, atendendo aos padrões internacionais de segurança.

CASCO RESISTENTE E RETARDADOR DE CHAMA

O invólucro é feito de material PC termoendurecível de alto desempenho, com uma superfície lisa e sem rebarbas e excelente resistência mecânica. Possui excelente retardamento de chama, resistência ao calor, resistência ao impacto e propriedades autoextinguíveis, prevenindo eficazmente incêndios causados por curtos-circuitos e sobrecargas. O material é também antienvelhecimento e resistente à corrosão, garantindo um uso seguro a longo prazo em vários ambientes complexos.

TERMINAIS DE ALTA QUALIDADE E FIAÇÃO FÁCIL

Equipado com terminais de interface grandes e de alta qualidade feitos de cobre de alta condutividade. A fiação da placa de pressão O design da placa garante uma fiação segura e firme, evitando efetivamente quebras e vazamentos. O grande espaço terminal acomoda fios grossos, tornando a instalação mais fácil e confiável.

MONTAGEM EM TRILHO DIN PADRÃO

Projetado para instalação em trilho-guia padrão DIN35mm, com uma conveniente fivela de encaixe. É compatível com todos armários de distribuição padrão, permitindo instalação e desmontagem rápidas e sem ferramentas, adequados para implantação rápida em vários cenários de distribuição de energia.

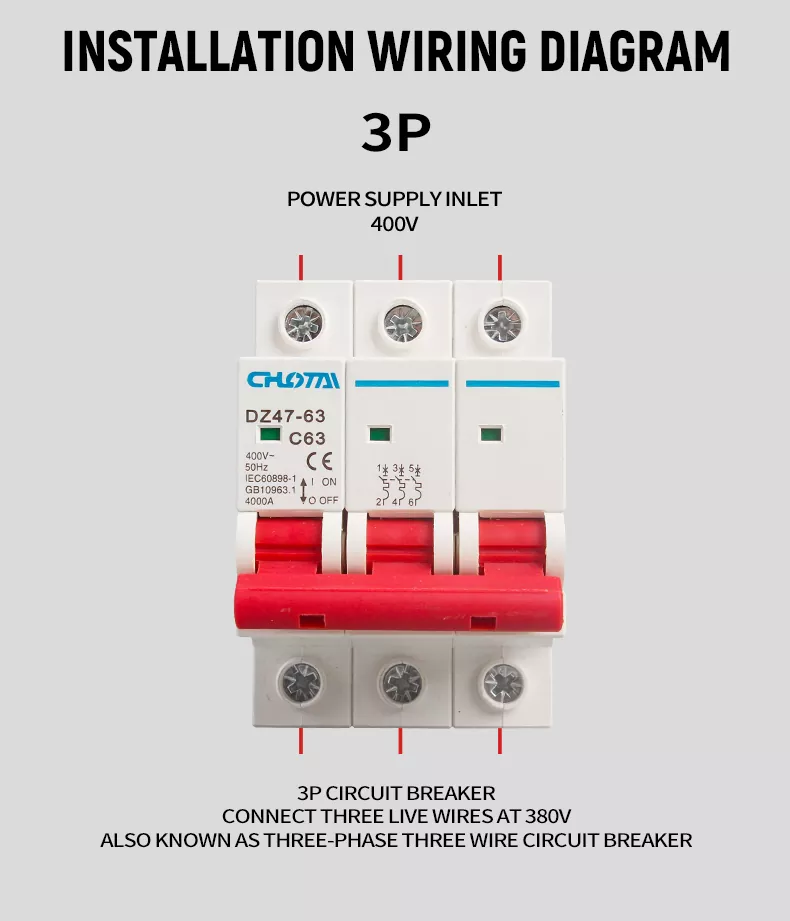

DIAGRAMA DE FIAÇÃO DE INSTALAÇÃO 3P

Conecte a entrada da fonte de alimentação trifásica 400V aos terminais superiores do MCB 3P.

Conecte a carga (equipamento) aos terminais inferiores do MCB.

Certifique-se de que toda a fiação esteja firmemente apertada para evitar superaquecimento.

Ligue o MCB para confirmar a fonte de alimentação normal.

Nota: Este disjuntor 3P é um dispositivo trifásico de três fios, usado para conectar três fios ativos para 380V/400V sistemas de energia trifásicos.

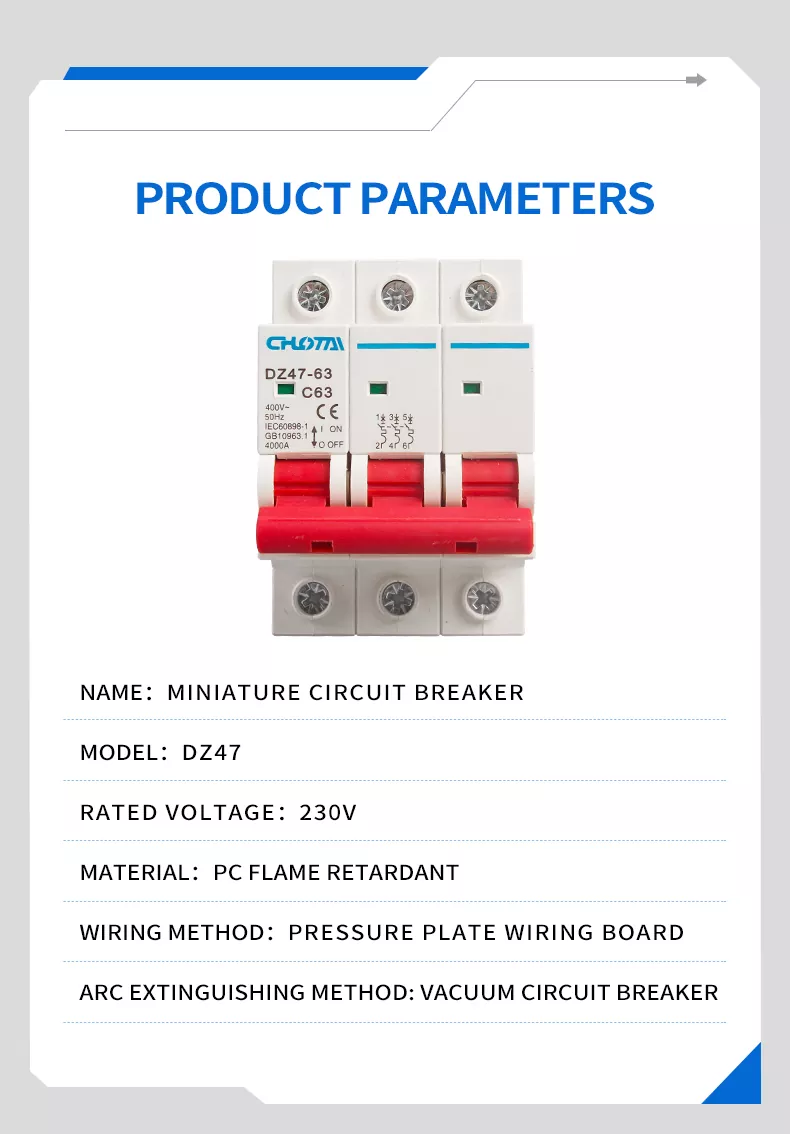

PARÂMETROS DO PRODUTO

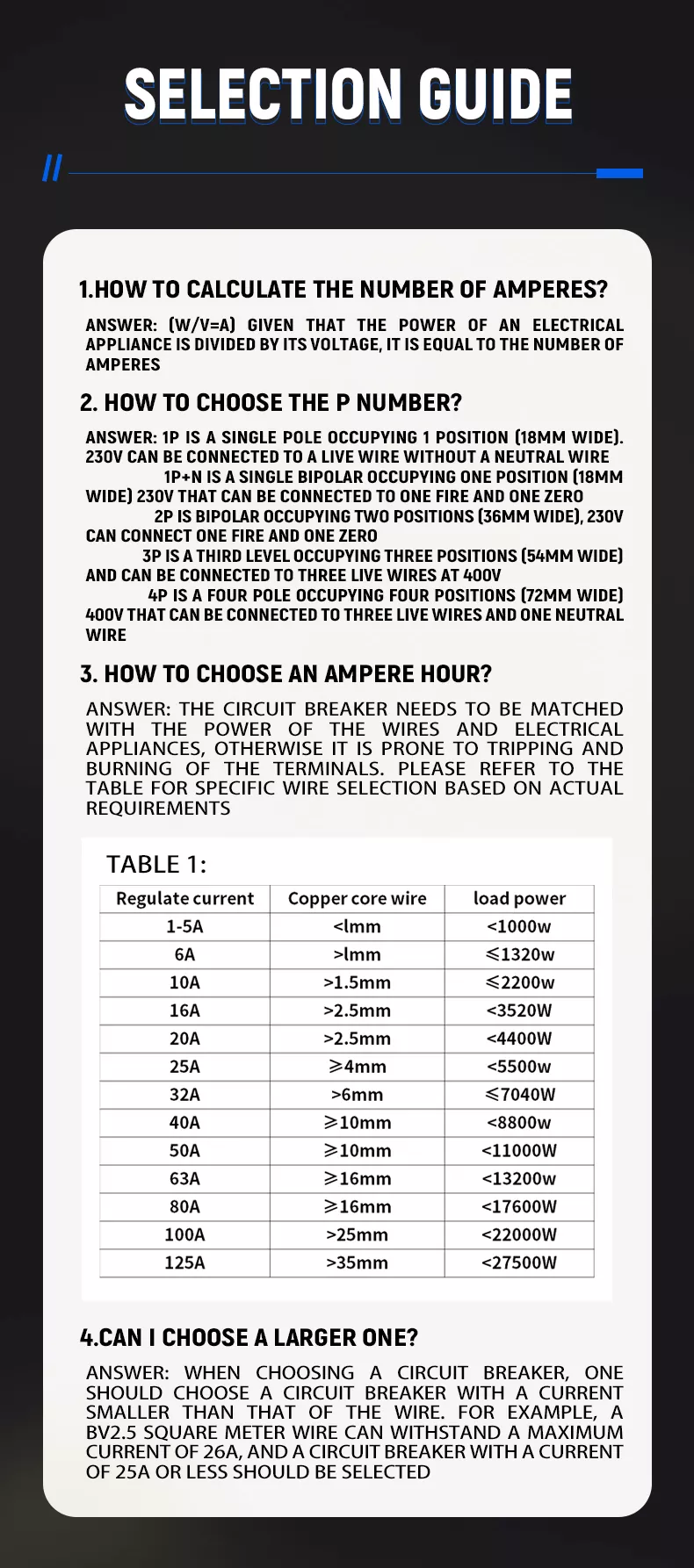

GUIA DE SELEÇÃO

1. Como calcular o número de amperes?

Fórmula:Corrente (A) = Potência (W) / Tensão (V). Calcule a corrente necessária com base na potência de seus aparelhos elétricos.

2. Como escolher o número do pólo?

• 1P: Pólo único, 1 módulo (18 mm de largura), apenas para fio energizado de 230 V (sem neutro).

• 1P+N: 1 módulo (18mm de largura), para 230V vivo + neutro.

• 2P: 2 módulos (36mm de largura), para 230V vivo + neutro.

• 3P: 3 módulos (54mm de largura), para fios energizados trifásicos de 400V (este produto).

• 4P: 4 módulos (72mm de largura), para 400V trifásico + neutro.

3. Como escolher a classificação de amperagem?

Combine a classificação do disjuntor com a potência do fio e do aparelho para evitar tropeços ou superaquecimento do terminal. Consulte a tabela abaixo:

4. Posso escolher um maior?

Não. Sempre selecione um disjuntor com uma classificação de correntemenor que a capacidade máxima de carga do fio. Por exemplo, um fio BV de 2,5 mm² pode suportar no máximo 26 A, portanto, um disjuntor de 25 A ou inferior deve ser selecionado.

Amplamente utilizado

Nosso disjuntor miniatura DZ47-63 3P 63A é amplamente utilizado em:

• EDIFÍCIOS RESIDENCIAIS: Caixa de distribuição doméstica, proteção de fonte de alimentação trifásica

• EDIFÍCIOS COMERCIAIS: Prédio de escritórios, sistema de distribuição de energia de shopping center

• EQUIPAMENTOS INDUSTRIAIS: Oficina de fábrica, linha de produção de proteção de energia trifásica

• ARMÁRIOS DE DISTRIBUIÇÃO: Caixa de distribuição de energia, gabinete de controle elétrico

• ENERGIA RENOVÁVEL: Sistema de energia solar, distribuição de geração de energia eólica

• INFRAESTRUTURA: Instalações públicas, iluminação pública, estações base de comunicação

Perguntas frequentes

1. QUAL É A FUNÇÃO PRINCIPAL DESTE MCB 3P 63A DZ47?

É um dispositivo de proteção de circuito trifásico que forneceproteção contra sobrecarga eproteção contra curto-circuito. Ele dispara automaticamente para cortar a alimentação quando o circuito está sobrecarregado ou em curto-circuito, evitando incêndios elétricos e danos ao equipamento, e garantir a segurança do sistema de energia.

2. QUAL É A TENSÃO NOMINAL E CORRENTE DESTE PRODUTO?

Este é um modelo 3P 63A, com tensão nominal de400V~ (adequado para sistemas de energia trifásicos) e uma corrente nominal de63A, com capacidade de interrupção de 4000A.

3. QUAL É O MÉTODO DE INSTALAÇÃO?

Ele suportamontagem em trilho guia padrão DIN35mm, com design de fivela de encaixe para instalação rápida e fácil, compatível com todos os gabinetes de distribuição padrão.

4. QUAL É A FAIXA DE TEMPERATURA DE FUNCIONAMENTO?

O produto possui excelente adaptabilidade à temperatura, com uma faixa de temperatura de trabalho de-35°C a 70°C, adequado para uso em ambientes extremamente frios e de alta temperatura.

5. COMO ESCOLHER A CLASSIFICAÇÃO CORRETA DO DISJUNTOR?

Primeiro, calcule a corrente necessária usando Corrente = Potência / Tensão e, em seguida, selecione uma classificação do disjuntormenor que a capacidade máxima de carga do fio para garantir a segurança. Consulte nossa tabela de guia de seleção para correspondência detalhada.

6. QUAIS CERTIFICAÇÕES ESTE PRODUTO TEM?

Nosso DZ47-63 MCB passouCertificação CE (em conformidade com as normas da UE) eCertificação CCC (compatível com os padrões nacionais chineses) e atende aos padrões internacionais IEC60898-1 e GB10963.1.
